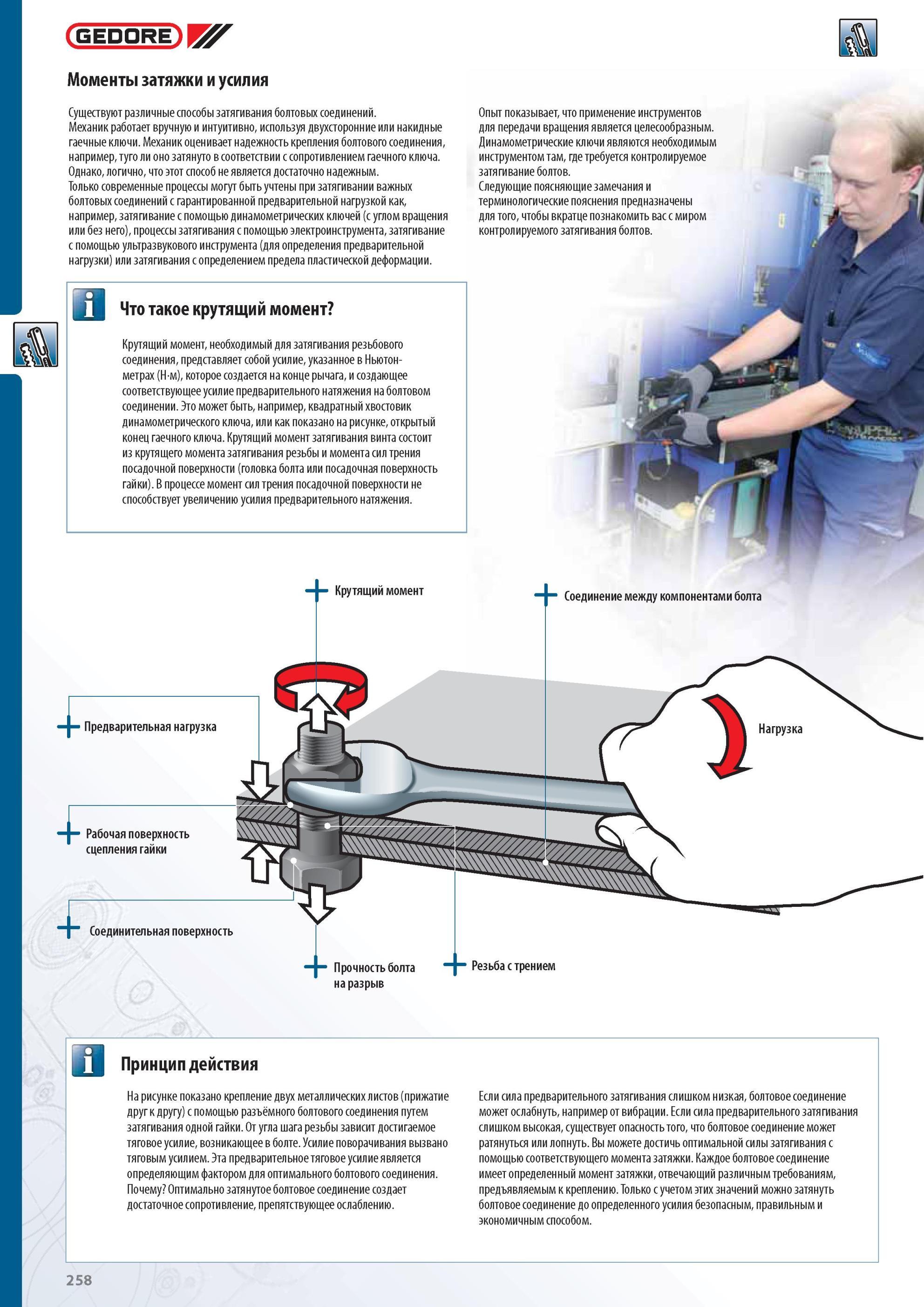

Моменты затяжки и усилия Существуют различные способы затягивания болтовых соединений. Механик работает вручную и интуитивно, используя двухсторонние или накидные гаечные ключи. Механик оценивает надежность крепления болтового соединения, например, туго ли оно затянуто в соответствии с сопротивлением гаечного ключа. Однако, логично, что этот способ не является достаточно надежным. Только современные процессы могут быть учтены при затягивании важных болтовых соединений с гарантированной предварительной нагрузкой как, например, затягивание с помощью динамометрических ключей (с углом вращения или без него), процессы затягивания с помощью электроинструмента, затягивание с помощью ультразвукового инструмента (для определения предварительной нагрузки) или затягивания с определением предела пластической деформации. о Что такое крутящий момент Крутящий момент, необходимый для затягивания резьбового соединения, представляет собой усилие, указанное в Ньютон-метрах (Н-м), которое создается на конце рычага, и создающее соответствующее усилие предварительного натяжения на болтовом соединении. Это может быть, например, квадратный хвостовик динамометрического ключа, или как показано на рисунке, открытый конец гаечного ключа. Крутящий момент затягивания винта состоит из крутящего момента затягивания резьбы и момента сил трения посадочной поверхности (головка болта или посадочная поверхность гайки). В процессе момент сил трения посадочной поверхности не способствует увеличению усилия предварительного натяжения. Опыт показывает, что применение инструментов для передачи вращения является целесообразным. Динамометрические ключи являются необходимым инструментом там, где требуется контролируемое затягивание болтов. Следующие поясняющие замечания и терминологические пояснения предназначены для того, чтобы вкратце познакомить вас с миром контролируемого затягивания болтов. -Е Предварительная нагрузка Рабочая поверхность сцепления гайки Соединительная поверхность Соединение между компонентами болта Прочность болта на разрыв Резьба с трением Принцип действия На рисунке показано крепление двух металлических листов (прижатие друг к другу) с помощью разъёмного болтового соединения путем затягивания одной гайки. От угла шага резьбы зависит достигаемое тяговое усилие, возникающее в болте. Усилие поворачивания вызвано тяговым усилием. Эта предварительное тяговое усилие является определяющим фактором для оптимального болтового соединения. Почему Оптимально затянутое болтовое соединение создает достаточное сопротивление, препятствующее ослаблению. Если сила предварительного затягивания слишком низкая, болтовое соединение может ослабнуть, например от вибрации. Если сила предварительного затягивания слишком высокая, существует опасность того, что болтовое соединение может ратянуться или лопнуть. Вы можете достичь оптимальной силы затягивания с помощью соответствующего момента затяжки. Каждое болтовое соединение имеет определенный момент затяжки, отвечающий различным требованиям, предъявляемым к креплению. Только с учетом этих значений можно затянуть болтовое соединение до определенного усилия безопасным, правильным и экономичным способом. 258 Крутящий момент Нагрузка
