Анализаторы крутящего момента Различные механизмы динамометрических инструментов Инструменты со щелчком (возможно чрезмерное затягивание) При достижении заданного мо

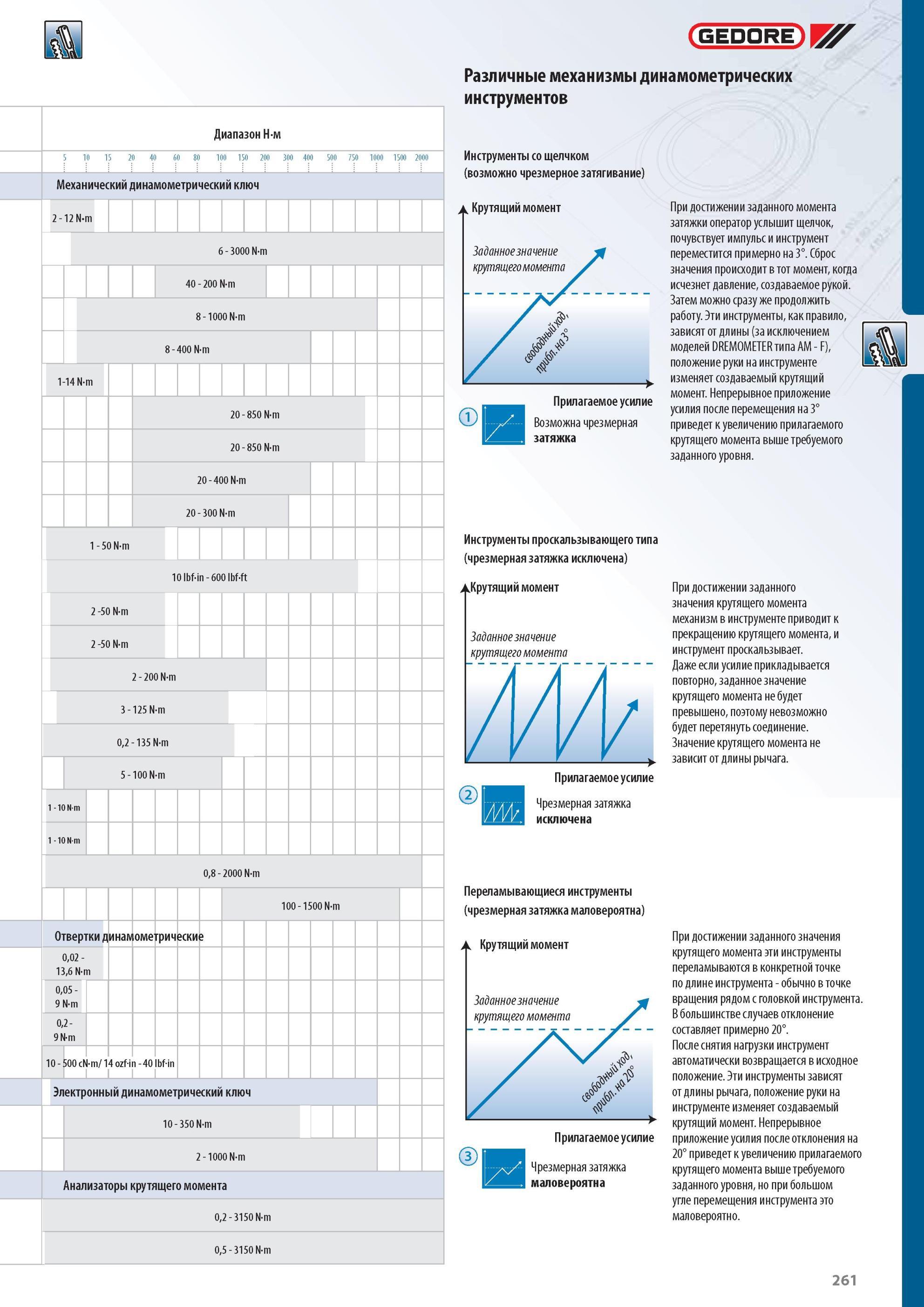

Анализаторы крутящего момента Различные механизмы динамометрических инструментов Инструменты со щелчком (возможно чрезмерное затягивание) При достижении заданного момента затяжки оператор услышит щелчок, почувствует импульс и инструмент переместится примерно на 3°. Сброс значения происходит в тот момент, когда исчезнет давление, создаваемое рукой. Затем можно сразу же продолжить работу. Эти инструменты, как правило, зависят от длины (за исключением моделей DREMOMETER типа AM F), положение руки на инструменте изменяет создаваемый крутящий момент. Непрерывное приложение усилия после перемещения на 3° приведет к увеличению прилагаемого крутящего момента выше требуемого заданного уровня. i Крутящий момент Заданное значение крутящего момента 1 1 1 > Прилагаемое усилие Возможна чрезмерная затяжка Инструменты проскальзывающего типа (чрезмерная затяжка исключена) Крутящий момент Заданное значение крутящего момента При достижении заданного значения крутящего момента механизм в инструменте приводит к прекращению крутящего момента, и инструмент проскальзывает. Даже если усилие прикладывается повторно, заданное значение крутящего момента не будет превышено, поэтому невозможно будет перетянуть соединение. Значение крутящего момента не зависит от длины рычага. Прилагаемое усилие Чрезмерная затяжка исключена Переламывающиеся инструменты (чрезмерная затяжка маловероятна) Крутящий момент Заданное значение крутящего момента Прилагаемое усилие Чрезмерная затяжка маловероятна При достижении заданного значения крутящего момента эти инструменты переламываются в конкретной точке по длине инструмента обычно в точке вращения рядом с головкой инструмента. В большинстве случаев отклонение составляет примерно 20°. После снятия нагрузки инструмент автоматически возвращается в исходное положение. Эти инструменты зависят от длины рычага, положение руки на инструменте изменяет создаваемый крутящий момент. Непрерывное приложение усилия после отклонения на 20° приведет к увеличению прилагаемого крутящего момента выше требуемого заданного уровня, но при большом угле перемещения инструмента это маловероятно. 261 Диапазон Н-м 5 10 15 20 40 60 80 100 150 200 300 400 500 750 1000 1500 2000 Механический динамометрический ключ 0,2 3150 N-m 0,5 3150 N-m 2 12 N-m 6 3000 N-m 40 200 N-m 8 1000 N-m 8 400 N-m 1-14 N-m 20 850 N-m 20 850 N-m 20 400 N-m 20 300 N-m 1 50 N-m 10 ibf-in 600 ibf-ft 2 -50 N-m 2 -50 N-m 2 200 N-m 3 125 N-m 0,2 135 N-m 5 100 N-m 1 10 Nm 1 10 Nm 0,8 2000 N-m 100 1500 N-m Отвертки инам оме грич ески 0,02 -13,6 N-m -A ,0 N 0,2 -9 N-m 10 500 cN m/ 1 4 ozfi 40 bfin Электронный динамометрический ключ 10 350 N-m 2 1000 N-m
