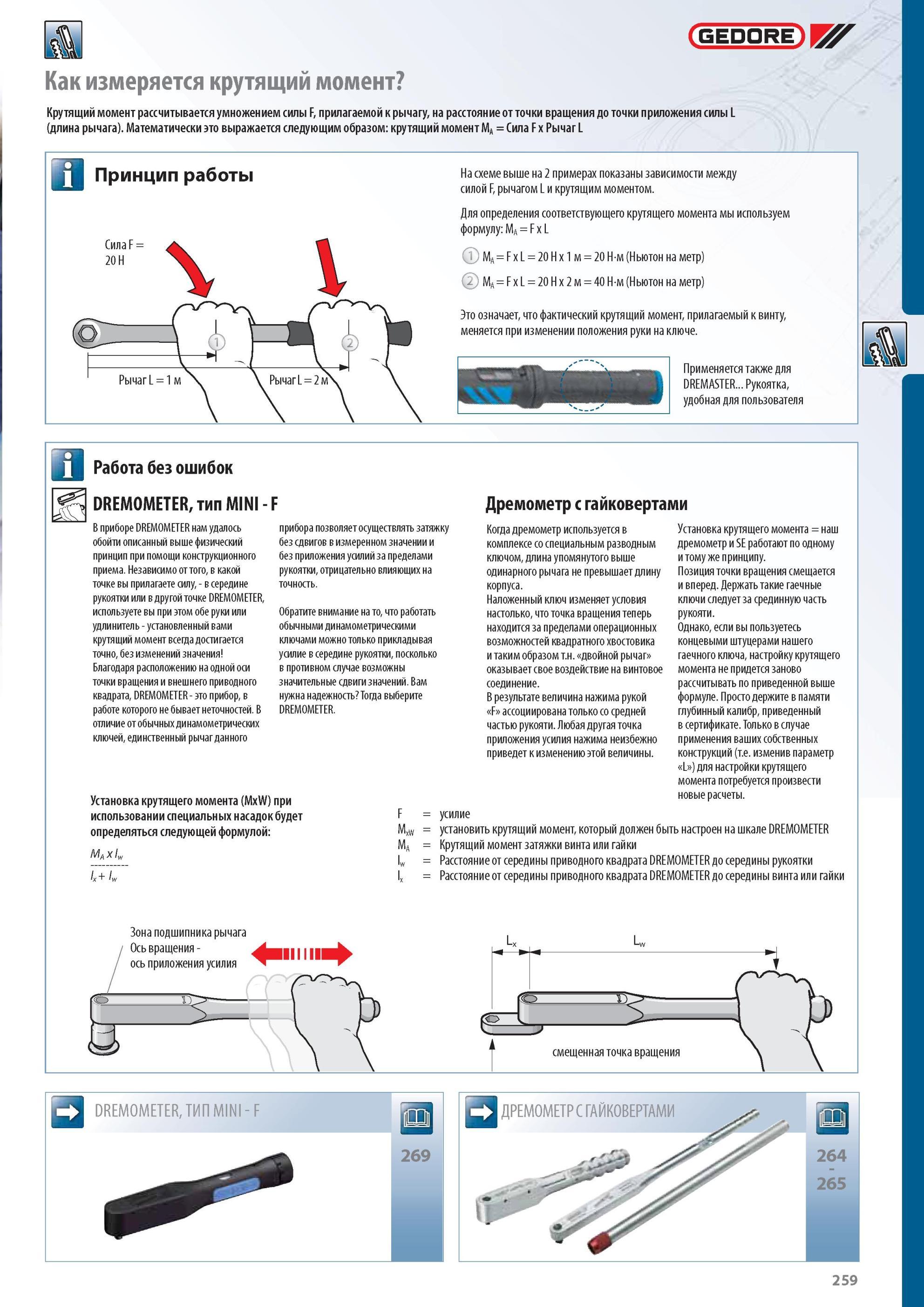

259 Каталог GEDORE 2012 Ручной инструмент, специнструмент и инструментальная мебель Стр.259 |
|||||
Как измеряется крутящий момент Крутящий момент рассчитывается умножением силы F, прилагаемой к рычагу, на расстояние от точки вращения до точки приложения силы L (длКак измеряется крутящий момент Крутящий момент рассчитывается умножением силы F, прилагаемой к рычагу, на расстояние от точки вращения до точки приложения силы L (длина рычага). Математически это выражается следующим образом крутящий момент MA = Сила F x Рычаг L Принцип работы Сила F = 20 Н На схеме выше на 2 примерах показаны зависимости между силой F, рычагом L и крутящим моментом. Для определения соответствующего крутящего момента мы используем формулу MA = F x L MA = F x L = 20 H x 1 = 20 Н-м (Ньютон на метр) MA = F x L = 20 H x 2 = 40 Н-м (Ньютон на метр) Это означает, что фактический крутящий момент, прилагаемый к винту, меняется при изменении положения руки на ключе. Применяется также для DREMASTER... Рукоятка, удобная для пользователя о Работа без ошибок DREMOMETER, тип MINI F В приборе DREMOMETER нам удалось обойти описанный выше физический принцип при помощи конструкционного приема. Независимо от того, в какой точке вы прилагаете силу, в середине рукоятки или в другой точке DREMOMETER, используете вы при этом обе руки или удлинитель установленный вами крутящий момент всегда достигается точно, без изменений значения Благодаря расположению на одной оси точки вращения и внешнего приводного квадрата, DREMOMETER это прибор, в работе которого не бывает неточностей. В отличие от обычных динамометрических ключей, единственный рычаг данного Дремометр с гайковертами прибора позволяет осуществлять затяжку без сдвигов в измеренном значении и без приложения усилий за пределами рукоятки, отрицательно влияющих на точность. Обратите внимание на то, что работать обычными динамометрическими ключами можно только прикладывая усилие в середине рукоятки, посколько в противном случае возможны значительные сдвиги значений. Вам нужна надежность Тогда выберите DREMOMETER. Установка крутящего момента (MxW) при использовании специальных насадок будет определяться следующей формулой MaxL к lw Установка крутящего момента = наш дремометр и SE работают по одному и тому же принципу. Позиция точки вращения смещается и вперед. Держать такие гаечные ключи следует за срединную часть рукояти. Однако, если вы пользуетесь концевыми штуцерами нашего гаечного ключа, настройку крутящего момента не придется заново рассчитывать по приведенной выше формуле. Просто держите в памяти глубинный калибр, приведенный в сертификате. Только в случае применения ваших собственных конструкций (т.е. изменив параметр L ) для настройки крутящего момента потребуется произвести новые расчеты. F = усилие MxW = установить крутящий момент, который должен быть настроен на шкале DREMOMETER MA = Крутящий момент затяжки винта или гайки lw = Расстояние от середины приводного квадрата DREMOMETER до середины рукоятки lx = Расстояние от середины приводного квадрата DREMOMETER до середины винта или гайки Когда дремометр используется в комплексе со специальным разводным ключом, длина упомянутого выше одинарного рычага не превышает длину корпуса. Наложенный ключ изменяет условия настолько, что точка вращения теперь находится за пределами операционных возможностей квадратного хвостовика и таким образом т.н. двойной рычаг оказывает свое воздействие на винтовое соединение. В результате величина нажима рукой F ассоциирована только со средней частью рукояти. Любая другая точка приложения усилия нажима неизбежно приведет к изменению этой величины. Зона подшипника рычага Ось вращения ось приложения усилия DREMOMETER, ТИП MINI F L L X w 259 смещенная точка вращения ДРЕМОМЕТР С ГАЙКОВЕРТАМИ Рычаг L = 1 Рычаг L = 2 м |
|||||
