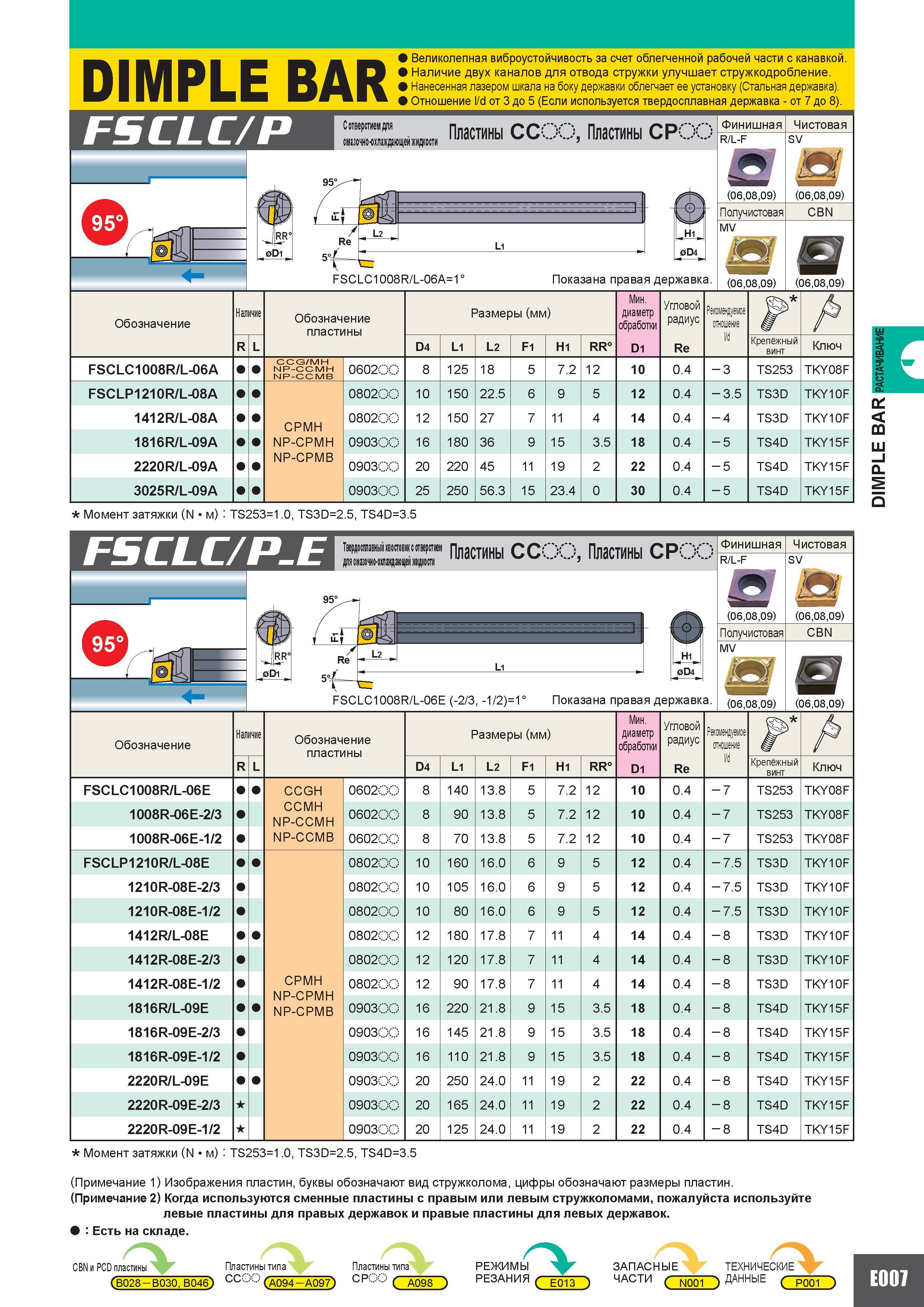

Металлорежущий расточной инструмент Mitsubishi DIMPLE BAR Великолепная виброустойчивость за счет облегченной рабочей части с канавкой. Наличие двух каналов для отвода стружки улучшает стружкодробление. Нанесенная лазером шкала на боку державки облегчает ее установку (Стальная державка). Отношение d от 3 до 5 (Если используется твердосплавная державка - от 7 до 8). FSCLC P Соверс"р Пластины CCC смазочно-охлаждающей жидкости "w" ww O Пластины CPO 0 Re L2 L1 FSCLC1008R L-06A1 Показана правая державка. Финишная R L-F (060809) Получистовая MV (060809) Чистовая SV (060809) CBN (060809) Обозначение Наличие Обозначение ппастины Размеры (мм) Мин. диаметр обработки Угловой радиус Рекомендуемое отношение d А R L D4 L1 L2 F1 H1 RR D1 Re Крепёжный винт Ключ FSCLC1008R L-06A CCG MH NP-CCMH NP-CCMB 0602С.Ю 8 125 18 5 7.2 12 10 0.4 -3 TS253 TKY08F FSCLP1210R L-08A 0802OO 10 150 22.5 6 9 5 12 0.4 -3.5 TS3D TKY10F 1412R L-08A CPMH NP-CPMH 0802OO 12 150 27 7 11 4 14 0.4 -4 TS3D TKY10F 1816R L-09A 0903OO 16 180 36 9 15 3.5 18 0.4 - 5 TS4D TKY15F 2220R L-09A NP-CPMB 0903OO 20 220 45 11 19 2 22 0.4 -5 TS4D TKY15F 3025R L-09A 090303 25 250 56.3 15 23.4 0 30 0.4 -5 TS4D TKY15F Момент затяжки (N/м) TS2531.0 TS3D2.5 TS4D3.5 FSCLC P-E для смазочно-охлаждающей жидкости Пластины CCOO Пластины CPOO и FSCLC1008R L-06E (-2 3 -1 2)1 Показана правая державка. Финишная R L-F (060809) Получистовая MV (060809) Чистовая SV (060809) CBN (060809) Обозначение Наличие Обозначение пластины Размеры (мм) Мин. диаметр обработки Угловой радиус Рекомендуемое отношение d А R L D4 L1 L2 F1 H1 RR D1 Re Крепёжный винт Ключ FSCLC1008R L-06E CCGH 0602С.Ю 8 140 13.8 5 7.2 12 10 0.4 -7 TS253 TKY08F 1008R-06E-2 3 CCMH NP-CCMH 0602С.Ю 8 90 13.8 5 7.2 12 10 0.4 -7 TS253 TKY08F 1008R-06E-1 2 NP-CCMB 0602OO 8 70 13.8 5 7.2 12 10 0.4 -7 TS253 TKY08F FSCLP1210R L-08E 0802OO 10 160 16.0 6 9 5 12 0.4 -7.5 TS3D TKY10F 1210R-08E-2 3 0802OO 10 105 16.0 6 9 5 12 0.4 -7.5 TS3D TKY10F 1210R-08E-1 2 0802OO 10 80 16.0 6 9 5 12 0.4 -7.5 TS3D TKY10F 1412R L-08E 0802С.Ю 12 180 17.8 7 11 4 14 0.4 -8 TS3D TKY10F 1412R-08E-2 3 0802OO 12 120 17.8 7 11 4 14 0.4 - 8 TS3D TKY10F 1412R-08E-1 2 CPMH NP-CPMH NP-CPMB 0802OO 12 90 17.8 7 11 4 14 0.4 -8 TS3D TKY10F 1816R L-09E 0903OO 16 220 21.8 9 15 3.5 18 0.4 -8 TS4D TKY15F 1816R-09E-2 3 0903OO 16 145 21.8 9 15 3.5 18 0.4 -8 TS4D TKY15F 1816R-09E-1 2 0903OO 16 110 21.8 9 15 3.5 18 0.4 -8 TS4D TKY15F 2220R L-09E 0903OO 20 250 24.0 11 19 2 22 0.4 -8 TS4D TKY15F 2220R-09E-2 3 0903OO 20 165 24.0 11 19 2 22 0.4 -8 TS4D TKY15F 2220R-09E-1 2 0903OO 20 125 24.0 11 19 2 22 0.4 -8 TS4D TKY15F Момент затяжки (N/м) TS2531.0 TS3D2.5 TS4D3.5 (Примечание 1) Изображения пластин буквы обозначают вид стружколома цифры обозначают размеры пластин. (Примечание 2) Когда используются сменные пластины с правым или левым стружколомами пожалуйста используйте левые пластины для правых державок и правые пластины для левых державок. Есть на складе. CBN и PCD пластины (B028 - B030 B046) Пластины типа СС( A094 - A097) Пластины типа CPOo ( A098 ) РЕЖИМЫ РЕЗАНИЯ ЗАПАСНЫЕ ТЕХНИЧЕСКИЕ ЧАСТИ r-NQQ ) ДАННЫЕ E007 DIMPLE BAR РАСТАЧИВАНИЕ
