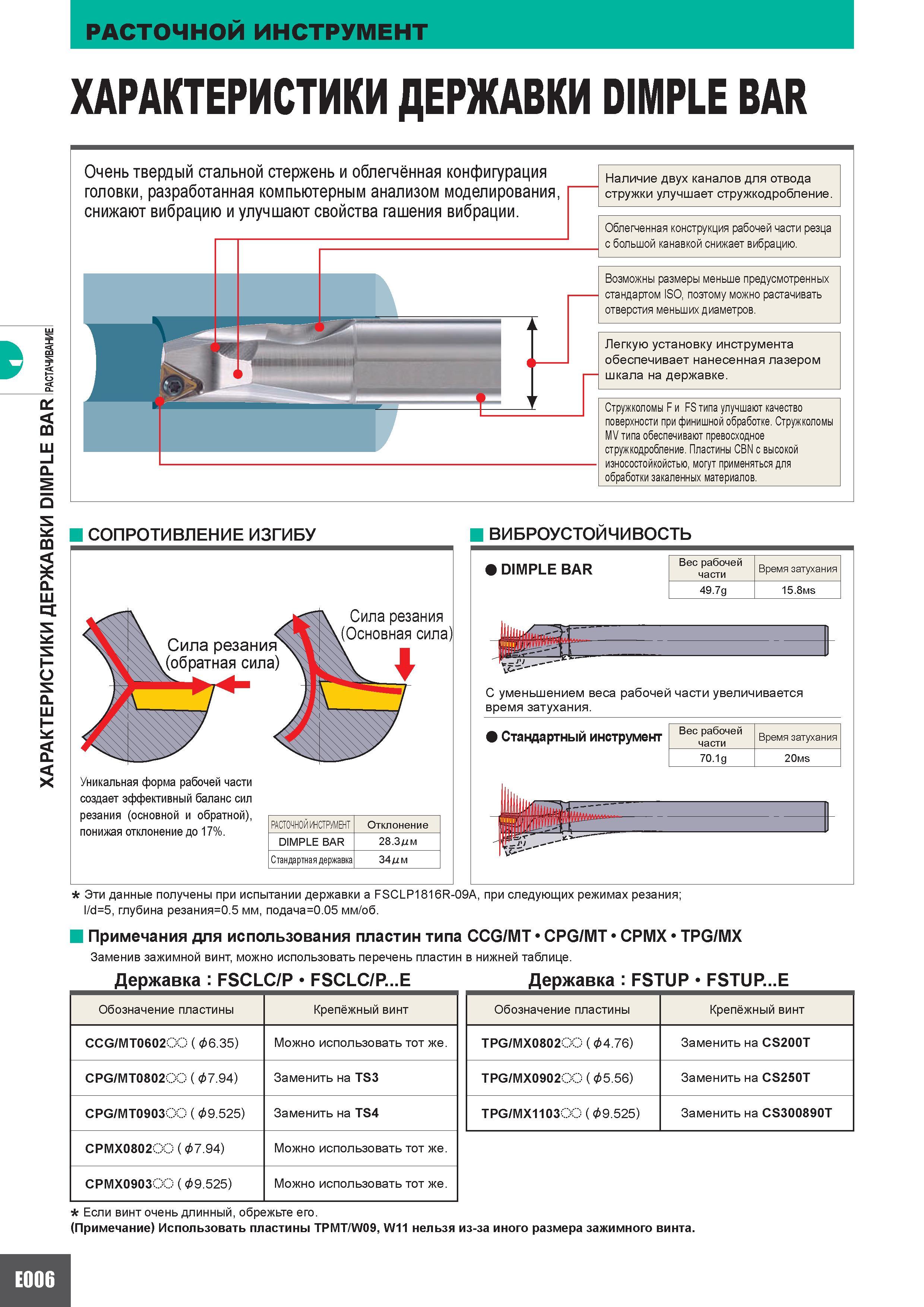

Основные технологические характеристики расточных токарных оправок Mitsubishi DIMPLE BAR Наличие двух каналов для отвода стружки улучшает стружкодробление. Облегченная конструкция рабочей части резца с большой канавкой снижает вибрацию. Возможны размеры меньше предусмотренных стандартом ISO поэтому можно растачивать отверстия меньших диаметров. Легкую установку инструмента обеспечивает нанесенная лазером шкала на державке. Стружколомы F и FS типа улучшают качество поверхности при финишной обработке. Стружколомы MV типа обеспечивают превосходное стружкодробление. Пластины CBN с высокой износостойкойстью могут применяться для обработки закаленных материалов. К m d о S К К X СОПРОТИВЛЕНИЕ ИЗГИБУ ВИБРОУСТОЙЧИВОСТЬ Сила резания (обратная сила) Уникальная форма рабочей части создает эффективный баланс сил резания (основной и обратной) понижая отклонение до 17%. Сила резания (Основная сила) РАСТОЧНОЙ ИНСТРУМЕНТ Отклонение DIMPLE BAR 28.3 Стандартная державка 34дм DIMPLE BAR Вес рабочей части Время затухания 49.7g 15.8мв С уменьшением веса рабочей части увеличивается время затухания. Стандартный инструмент Вес рабочей части Время затухания 70.1g 20мв Эти данные получены при испытании державки a FSCLP1816R-09A при следующих режимах резания; d5 глубина резания0.5 мм подача0.05 мм/об. Примечания для использования пластин типа CCG MT CPG MT CPMX TPG MX Заменив зажимной винт можно использовать перечень пластин в нижней таблице. Державка FSCLC P FSCLC P...E Обозначение пластины Крепёжный винт CCG MT060200 ( &6.35) Можно использовать тот же. CPG MT080200 ( &7.94) Заменить на TS3 CPG MT090300 ( &9.525) Заменить на TS4 CPMX080200 ( &7.94) Можно использовать тот же. CPMX090300 ( 9.525) Можно использовать тот же. Державка FST rUP FSTUP...E Обозначение пластины Крепёжный винт TPG MX0802C 0 ( 4.76) Заменить на CS200T TPG MX09020 0 ( 5.56) Заменить на CS250T TPG MX11030 0 ( 9.525) Заменить на CS300890T Если винт очень длинный обрежьте его. (Примечание) Использовать пластины TPMT W09 W11 нельзя из-за иного размера зажимного винта. оо РАСТОЧНОЙ ИНСТРУМЕНТ ХАРАКТЕРИСТИКИ ДЕРЖАВКИ Очень твердый стальной стержень и облегчённая конфигурация головки разработанная компьютерным анализом моделирования снижают вибрацию и улучшают свойства гашения вибрации.
