Меры предосторожности при работе с твердосплавными резцами MICRO-MINI TWIN При использовании державок обычного назначения

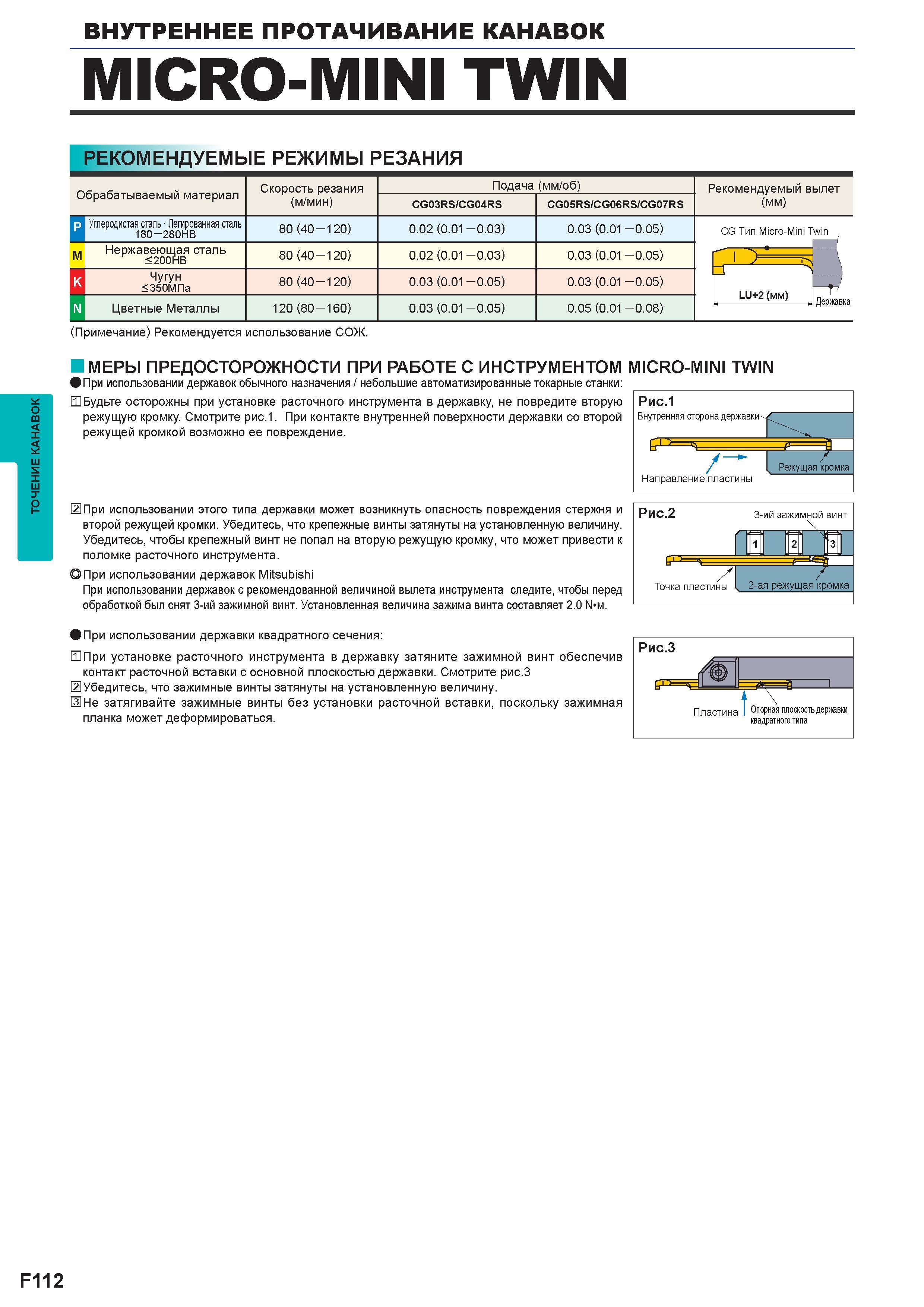

480 Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент для металлообработки Стр.F112

480 Меры предосторожности при работе с твердосплавными резцами MICRO-MINI TWIN При использовании державок обычного назначения Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент для металлообработки Сменные твердосплавные пластины Резцы Фрезы сборные и монолитные Сверла Стр. F112

Меры предосторожности при работе с твердосплавными резцами MICRO-MINI TWIN При использовании державок обычного назначения

Меры предосторожности при работе с твердосплавными резцами MICRO-MINI TWIN При использовании державок обычного назначения _ небольшие автоматизированные токарные станки: Будьте осторожны при установке расточного инструмента в державку, не повредите вторую режущую кромку. Смотрите рис.1. При контакте внутренней поверхности державки со второй режущей кромкой возможно ее повреждение. Рис.1 Внутренняя сторонадержавки- Направление пластины Режущая кромка И При использовании этого типа державки может возникнуть опасность повреждения стержня и второй режущей кромки. Убедитесь, что крепежные винты затянуты на установленную величину. Убедитесь, чтобы крепежный винт не попал на вторую режущую кромку, что может привести к поломке расточного инструмента. При использовании державок Mitsubishi При использовании державок с рекомендованной величиной вылета инструмента следите, чтобы перед обработкой был снят 3-ий зажимной винт. Установленная величина зажима винта составляет 2.0 м. При использовании державки квадратного сечения: ШПри установке расточного инструмента в державку затяните зажимной винт обеспечив контакт расточной вставки с основной плоскостью державки. Смотрите рис.3 И Убедитесь, что зажимные винты затянуты на установленную величину. ШНе затягивайте зажимные винты без установки расточной вставки, поскольку зажимная планка может деформироваться. Рис.2 3-ий зажимной винт Точка пластины L 2-ая режущая кромка Рис.3 Пластина \ Опорная плоскость державки квадратного типа F112 Точение канавок на станке ВНУТРЕННЕЕ ПРОТАЧИВАНИЕ КАНАВОК MICRO-MINI TWIN Рекомендуемые режимы резания Обрабатываемый материал Скорость резания (м/мин) I Подача (мм/об) Рекомендуемый вылет (мм) CG03RS/CG04RS CG05RS/CG06RS/CG07RS M Углеродистая сталь Легированная сталь 180 -280HB 80 (40 -120) 0.02 (0.01 -0.03) 0.03 (0.01 -0.05) ini -M M и T G C win Нержавеющая сталь < 200HB 80 (40 -120) 0.02 (0.01 -0.03) 0.03 (0.01 -0.05) LU+2 (мм) Державка K Чугун < 350МПа 80 (40 -120) 0.03 (0.01 -0.05) 0.03 (0.01 -0.05) N Цветные Металлы 120 (80 -160) 0.03 (0.01 -0.05) 0.05 (0.01 -0.08) (Примечание) Рекомендуется использование СОЖ. МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ РАБОТЕ С ИНСТРУМЕНТОМ
