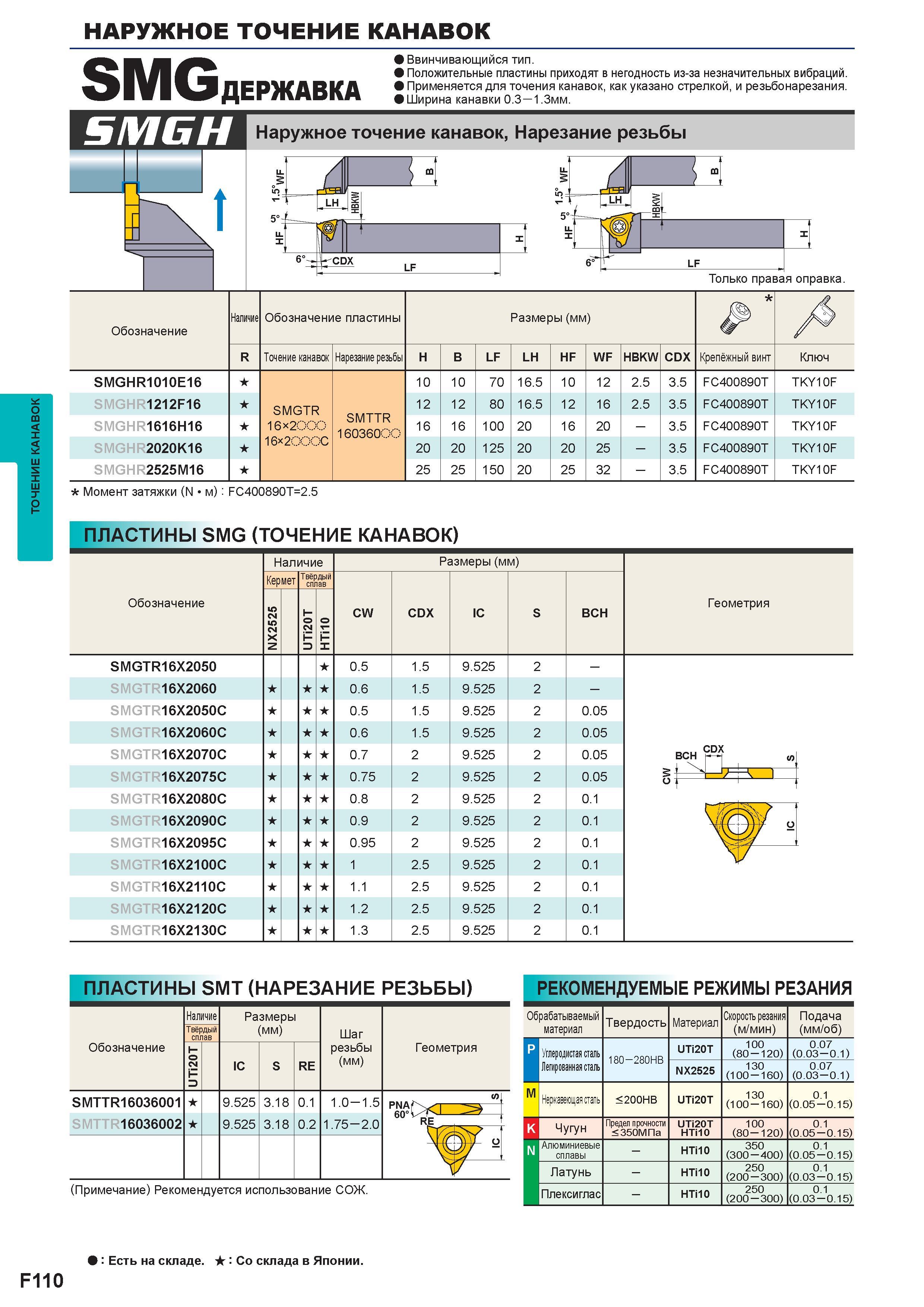

Точение канавок на станке НАРУЖНОЕ Точение канавок на станке SMG SMGH ДЕРЖАВКА Ввинчивающийся тип. Положительные пластины приходят в негодность из-за незначительных вибраций. Применяется для точения канавок, как указано стрелкой, и резьбонарезания. Ширина канавки 0.3-1.3мм. Наружное точение канавок, Нарезание резьбы -f- aLH m - CG f \Р/ 1 6°rt. LF 4 w m - Г 1 6° LF Только правая оправка. Обозначение Наличие Обозначение пластины Размеры (мм) A R Точение канавок Нарезание резьбы H В LF LH HF WF HBKW CDX Крепёжный винт Ключ SMGHR1010E16 10 10 70 16.5 10 12 2.5 3.5 FC400890T TKY10F SMGHR1212F16 SMGTR SMTTR 16036000 12 12 80 16.5 12 16 2.5 3.5 FC400890T TKY10F SMGHR1616H16 16 2000 16 16 100 20 16 20 - 3.5 FC400890T TKY10F SMGHR2020K16 16 2000C 20 20 125 20 20 25 - 3.5 FC400890T TKY10F SMGHR2525M16 25 25 150 20 25 32 - 3.5 FC400890T TKY10F Момент затяжки (N м): FC400890T=2.5 Пластины сменные SMG ( Точение канавок на станке ) Обозначение Наличие Кермет1 № й Размеры (мм) CW CDX IC BCH Геометрия SMGTR16X2050 SMGTR16X2060 SMGTR16X2050C SMGTR16X2060C SMGTR16X2070C SMGTR16X2075C SMGTR16X2080C SMGTR16X2090C SMGTR16X2095C SMGTR16X2100C SMGTR16X2110C SMGTR16X2120C SMGTR16X2130C 0.5 0.6 0.5 0.6 0.7 0.75 0.8 0.9 0.95 1 1.1 1.2 1.3 1.5 1.5 1.5 1.5 2 2 2 2 2 2.5 2.5 2.5 2.5 9.525 9.525 9.525 9.525 9.525 9.525 9.525 9.525 9.525 9.525 9.525 9.525 9.525 0.05 0.05 0.05 0.05 0.1 0.1 0.1 0.1 0.1 0.1 0.1 Пластины сменные SMT (Нарезание резьбы резцом) Обозначение SMTTR16036001 SMTTR16036002 Наличие Твёрдый сплав Размеры (мм) IC RE 9.525 3.18 0.1 9.525 3.18 0.2 Шаг резьбы (мм) 1.0 -1.5 1.75 - 2.0 Геометрия PNAt>
