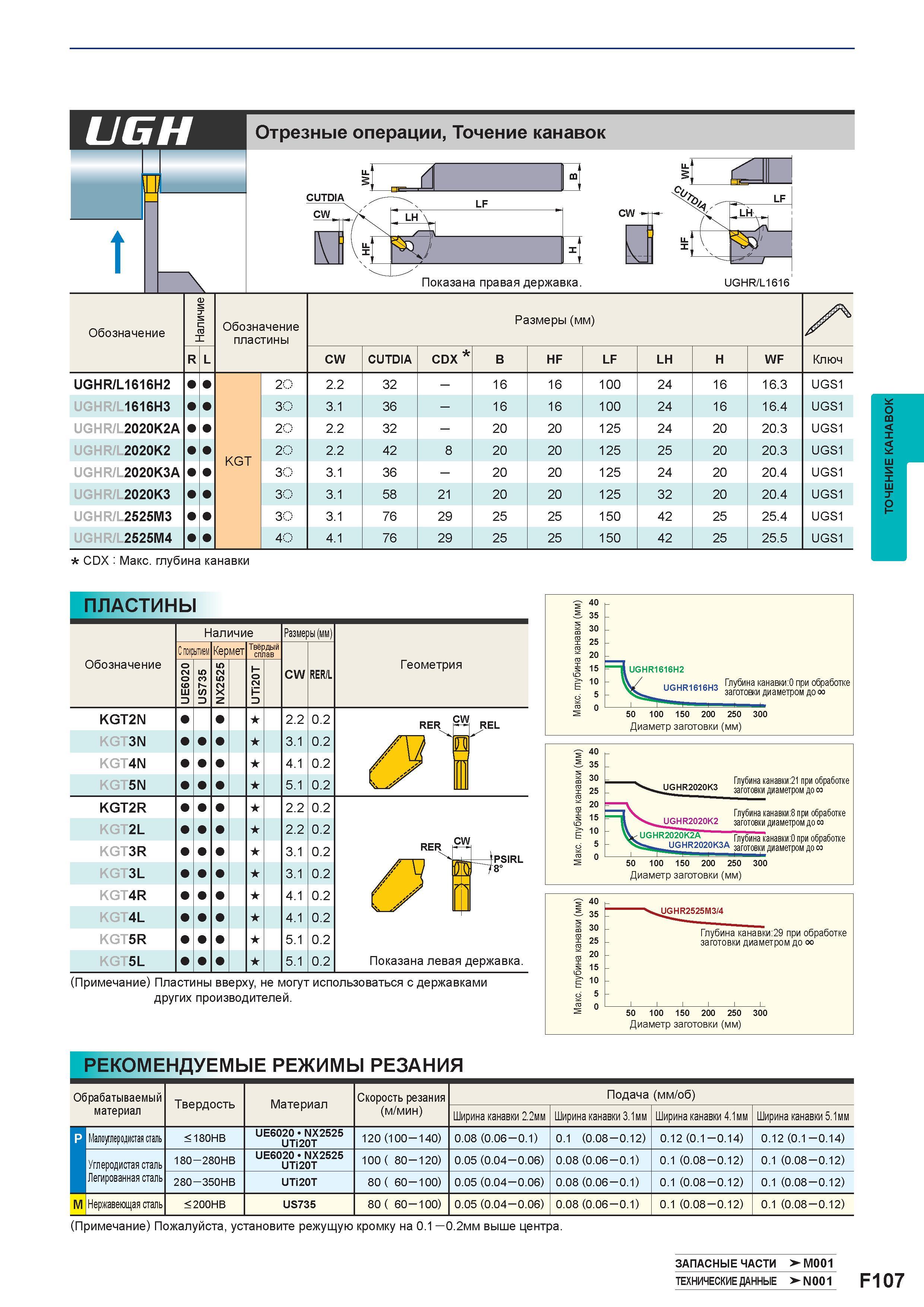

475 Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент Стр.F107

Каталог MITSUBISHI 2016 Станочный режущий инструмент Стр. F107 0475 Lab2u

UGH Отрезные операции, Точение канавок П t CUTDIA CW Ч/ CW WF ч- ;5 F jg LF Показана правая державка. UGHR/L1616 Обозначение Наличие Обозначение пластины Размеры (мм) R L CW CUTDIA CDX B HF LF LH H WF Ключ UGHR/L1616H2 20 2.2 32 16 16 100 24 16 16.3 UGS1 UGHR/L1616H3 30 3.1 36 16 16 100 24 16 16.4 UGS1 UGHR/L2020K2A 20 2.2 32 20 20 125 24 20 20.3 UGS1 UGHR/L2020K2 KGT 20 2.2 42 8 20 20 125 25 20 20.3 UGS1 UGHR/L2020K3A 30 3.1 36 20 20 125 24 20 20.4 UGS1 UGHR/L2020K3 30 3.1 58 21 20 20 125 32 20 20.4 UGS1 UGHR/L2525M3 30 3.1 76 29 25 25 150 42 25 25.4 UGS1 UGHR/L2525M4 40 4.1 76 29 25 25 150 42 25 25.5 UGS1 CDX Макс. глубина канавки Пластины сменные Наличие Размеры (мм) С покрытием Кермет Твёрдый сплав Обозначение (О D 5 3 ь- S D NX2525 T о см iT CW RER/L Геометрия KGT2N 2.2 0.2 RER 2W REL KGT3N 3.1 0.2 /и" KGT4N 4.1 0.2 / KGT5N 5.1 0.2 U1 KGT2R 2.2 0.2 KGT2L 2.2 0.2 KGT3R 3.1 0.2 RER h /г-гн PSIRL KGT3L 3.1 0.2 1Ь Г8° KGT4R 4.1 0.2 f у 1 KGT4L 4.1 0.2 KGT5R 5.1 0.2 KGT5L 5.1 0.2 Показана левая державка. г 40 L 35 I 30 I 25 го 20 15 10 5 0 HI UGHR1616H2 “Г UGHR1616H3 Глубина канавки:0 при обработке заготовки диаметром до у 50 100 150 200 250 300 Диаметр заготовки (мм) 40 S 35 1 30 1 25 я 20 15 10 5 0 UGHR2020K3 Глубина канавки:21 при обработке заготовки диаметром до у Глубина канавки:8 при обработке заготовки диаметром до у Глубина канавки:0 при обработке заготовки диаметром до у 50 100 150 200 250 300 Диаметр заготовки (мм) (Примечание) Пластины вверху, не могут использоваться с державками других производителей. Рекомендуемые режимы резания Обрабатываемый Твердость Материал Скорость резания Подача (мм/об) материал (м/мин) Ширина канавки 2.2мм Ширина канавки 3.1мм Ширина канавки 4.1мм Ширина канавки 5.1мм p Малоуглеродистая сталь < 180HB UE6020 NX2525 UTi20T 120 (100 140) 0.08 (0.06 0.1) 0.1 (0.08 0.12) 0.12 (0.1 0.14) 0.12 (0.1 0.14) Углеродистая сталь 180 280HB UE6020 NX2525 UTi20T 100 ( 80 120) 0.05 (0.04 0.06) 0.08 (0.06 0.1) 0.1 (0.08 0.12) 0.1 (0.08 0.12) Легированная сталь 280 350HB UTi20T 80 ( 60 100) 0.05 (0.04 0.06) 0.08 (0.06 0.1) 0.1 (0.08 0.12) 0.1 (0.08 0.12) M Нержавеющая сталь < 200HB US735 80 ( 60 100) 0.05 (0.04 0.06) 0.08 (0.06 0.1) 0.1 (0.08 0.12) 0.1 (0.08 0.12) (Примечание) Пожалуйста, установите режущую кромку на 0.1 0.2мм выше центра. Запасные части > M001 Краткое руководство по металлообработке на станках >-N001 F107 Точение канавок на станке
