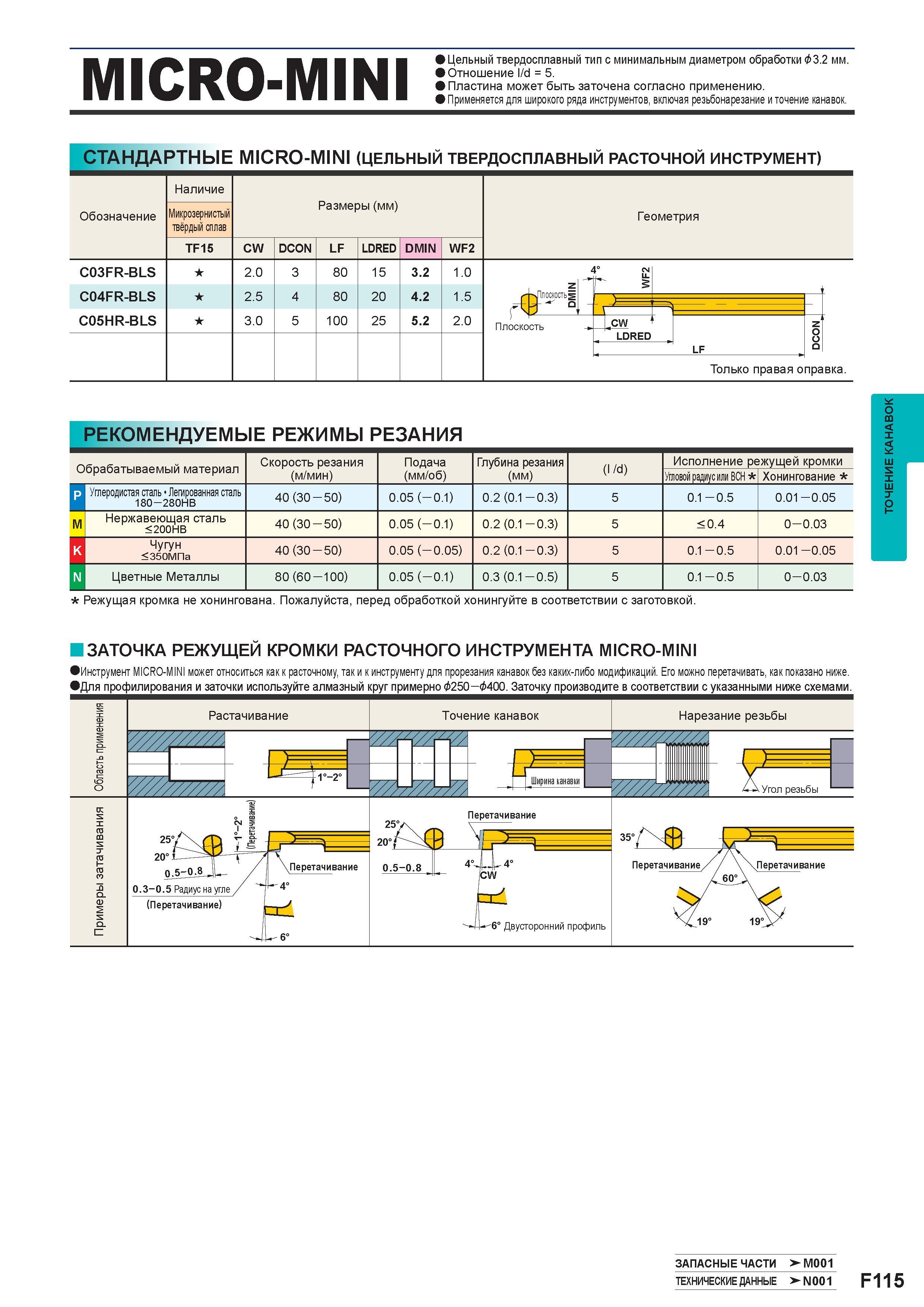

MICRO-MINI Цельный твердосплавный тип с минимальным диаметром обработки &3.2 мм. Отношение l/d = 5. Пластина может быть заточена согласно применению. Применяется для широкого ряда инструментов, включая резьбонарезание и точение канавок. СТАНДАРТНЫЕ MICRO-MINI (цельный твердосплавный расточной инструмент) Обозначение Наличие Микрозернистый твёрдый сплав TF15 Размеры (мм) CW DCON LF LDRED DMIN WF2 Геометрия C03FR-BLS C04FR-BLS C05HR-BLS 2.0 2.5 3.0 80 80 100 15 20 25 3.2 4.2 5.2 1.0 1.5 2.0 Рекомендуемые режимы резания Обрабатываемый материал Скорость резания Подача Глубина резания (l/d) I Исполнение режущей кромки (м/мин) (мм/об) (мм) Угловой радиус или BCH Хонингование P Углеродистая сталь Легированная сталь 180 280HB 40 (30 50) 0.05 ( 0.1) 0.2 (0.1 0.3) 5 0.1 0.5 0.01 0.05 M Нержавеющая сталь < 200HB 40 (30 50) 0.05 ( 0.1) 0.2 (0.1 0.3) 5 < 0.4 0 0.03 K Чугун < 350МПа 40 (30 50) 0.05 ( 0.05) 0.2 (0.1 0.3) 5 1 5 0.01 0.05 N Цветные Металлы 80 (60 100) 0.05 ( 0.1) 0.3 (0.1 0.5) 5 1 5 0 0.03 Режущая кромка не хонингована. Пожалуйста, перед обработкой хонингуйте в соответствии с заготовкой. ЗАТОЧКА РЕЖУЩЕЙ КРОМКИ РАСТОЧНОГО ИНСТРУМЕНТА MICRO-MINI Инструмент MICRO-MINI может относиться как к расточному, так и к инструменту для прорезания канавок без каких-либо модификаций. Его можно перетачивать, как показано ниже. Для профилирования и заточки используйте алмазный круг примерно &250 &400. Заточку производите в соответствии с указанными ниже схемами. Запасные части > M001 Краткое руководство по металлообработке на станках >-N001 F115 Точение канавок на станке
