482 Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент Стр.F114

Каталог MITSUBISHI 2016 Станочный режущий инструмент Стр. F114 0482 Lab2u

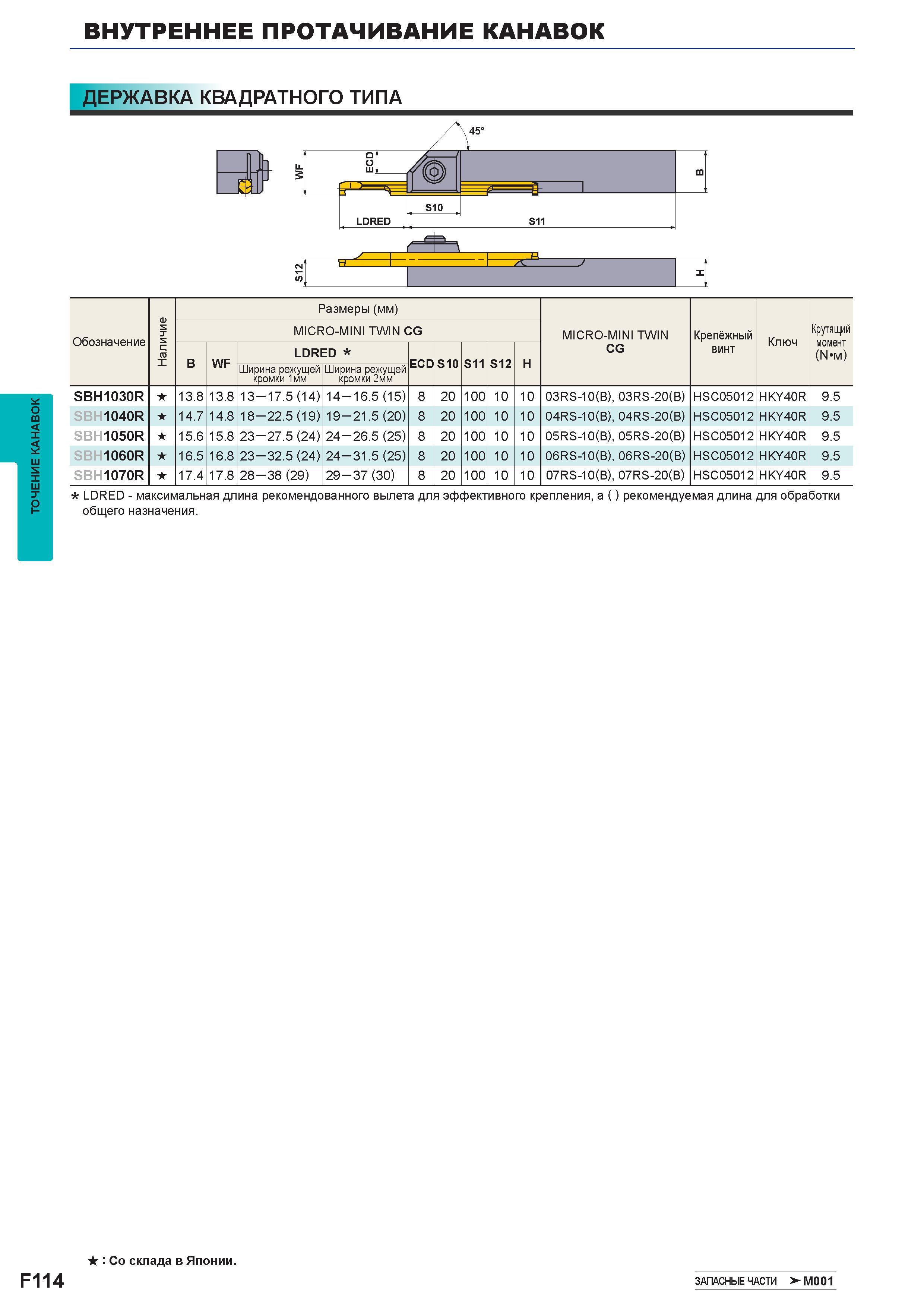

Точение канавок на станке ВНУТРЕННЕЕ ПРОТАЧИВАНИЕ КАНАВОК ДЕРЖАВКА КВАДРАТНОГО ТИПА У 1 И Н 1 /С J X Обозначение Наличие Размеры (мм) MICRO-MINI TWIN CG Крепёжный винт Ключ Крутящий момент (Nzm) MICRO-MINI TWIN CG B WF LDRED ECD S10 S11 S12 H Ширина режущей кромки 1мм Ширина режущей кромки 2мм SBH1030R 13.8 13.8 13-17.5 (14) 14-16.5 (15) 8 20 100 10 10 03RS-10(B), 03RS-20(B) HSC05012 HKY40R 9.5 SBH1040R 14.7 14.8 18-22.5 (19) 19 - 21.5 (20) 8 20 100 10 10 04RS-10(B), 04RS-20(B) HSC05012 HKY40R 9.5 SBH1050R 15.6 15.8 23-27.5 (24) 24-26.5 (25) 8 20 100 10 10 05RS-10(B), 05RS-20(B) HSC05012 HKY40R 9.5 SBH1060R 16.5 16.8 23-32.5 (24) 24 - 31.5 (25) 8 20 100 10 10 06RS-10(B), 06RS-20(B) HSC05012 HKY40R 9.5 SBH1070R 17.4 17.8 28 - 38 (29) 29 - 37 (30) 8 20 100 10 10 07RS-10(B), 07RS-20(B) HSC05012 HKY40R 9.5 LDRED - максимальная длина рекомендованного вылета для эффективного крепления, а () рекомендуемая длина для обработки общего назначения. Со склада в Японии. F114 Запасные части >-М001
