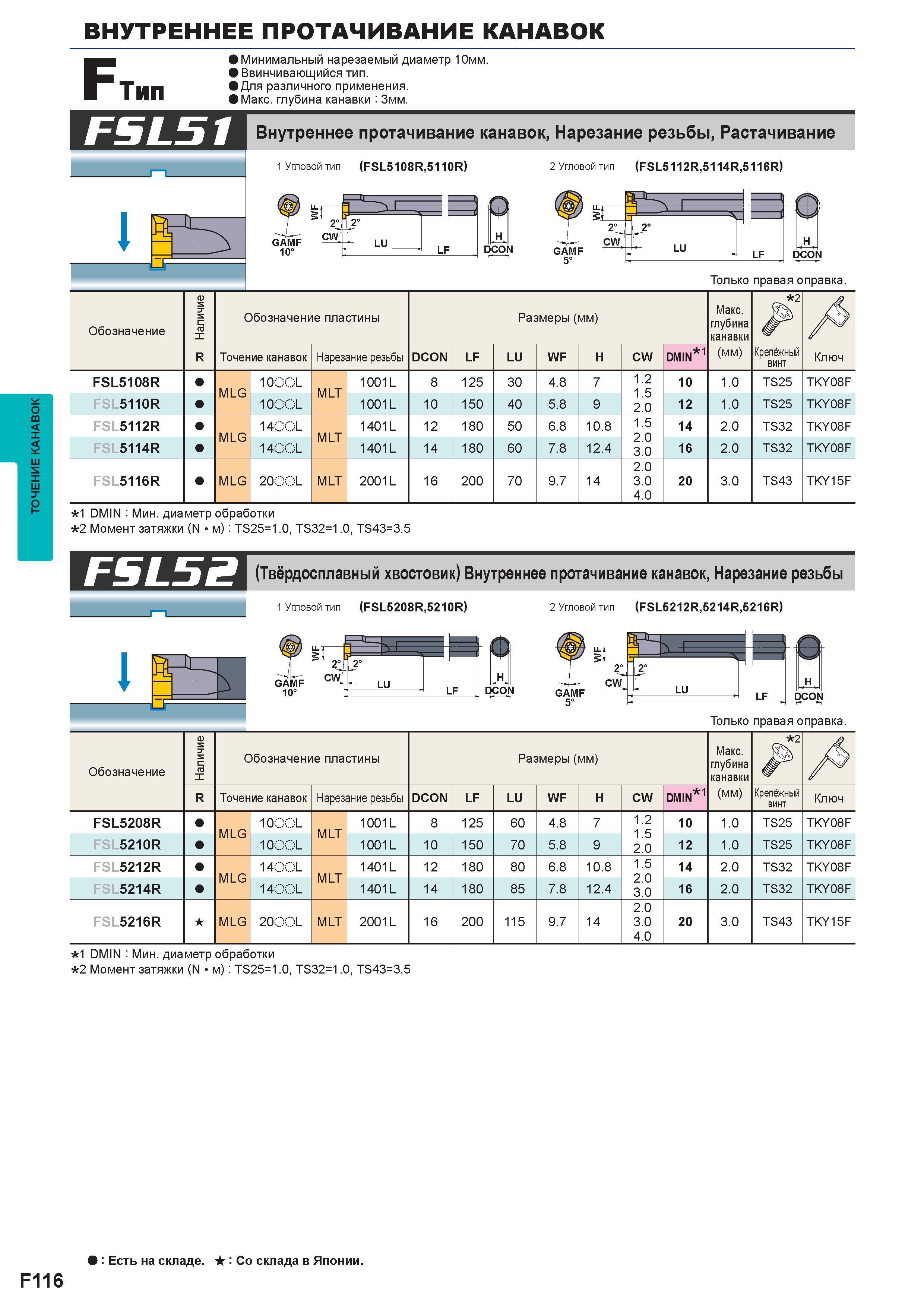

Точение канавок на станке ВНУТРЕННЕЕ ПРОТАЧИВАНИЕ КАНАВОК Ft FSL51 Минимальный нарезаемый диаметр 10мм. Ввинчивающийся тип. Для различного применения. Макс. глубина канавки 3мм. I Внутреннее протачивание канавок, Нарезание резьбы, Растачивание 1 Угловой тип (FSL5108R,5110R) 2 Угловой тип (FSL5112R,5114R,5116R) GAMF 10° H DCON Только правая оправка. Обозначение Наличие Обозначение пластины Размеры (мм) Макс. глубина канавки (мм) А R Точение канавок Нарезание резьбы DCON LF LU WF H CW DMIN 1 Крепёжный винт Ключ FSL5108R MLG 1000L MLT 1001L 8 125 30 4.8 7 1.2 1.5 2.0 10 1.0 TS25 TKY08F FSL5110R 1000L 1001L 10 150 40 5.8 9 12 1.0 TS25 TKY08F FSL5112R MLG 1400L MLT 1401L 12 180 50 6.8 10.8 1.5 2.0 3.0 14 2.0 TS32 TKY08F FSL5114R 1400L 1401L 14 180 60 7.8 12.4 16 2.0 TS32 TKY08F FSL5116R MLG L 0 2 MLT 2001L 16 200 70 9.7 14 2.0 3.0 4.0 20 3.0 TS43 TKY15F 1 DMIN Мин. диаметр обработки 2 Момент затяжки (N м): TS25=1.0, TS32=1.0, TS43=3.5 FSL52 (Твёрдосплавный хвостовик) Внутреннее протачивание канавок, Нарезание резьбы 1 1 Угловой тип (FSL5208R.5210R) 2 Угловой тип (FSL5212R,5214R,5216R) GAMF 10° CW LU LF H DCON LH DCON Только правая оправка. Обозначение Наличие Обозначение пластины Размеры (мм) Макс. глубина канавки (мм) А R Точение канавок Нарезание резьбы DCON LF LU WF H CW DMIN 1 Крепёжный винт Ключ FSL5208R MLG 1000L MLT 1001L 8 125 60 4.8 7 1.2 1.5 2.0 10 1.0 TS25 TKY08F FSL5210R 1000L 1001L 10 150 70 5.8 9 12 1.0 TS25 TKY08F FSL5212R MLG 1400L MLT 1401L 12 180 80 6.8 10.8 1.5 2.0 3.0 14 2.0 TS32 TKY08F FSL5214R 1400L 1401L 14 180 85 7.8 12.4 16 2.0 TS32 TKY08F FSL5216R MLG L 0 2 MLT 2001L 16 200 115 9.7 14 2.0 3.0 4.0 20 3.0 TS43 TKY15F 1 DMIN Мин. диаметр обработки 2 Момент затяжки (N м): TS25=1.0, TS32=1.0, TS43=3.5 Есть на складе. Со склада в Японии. F116
