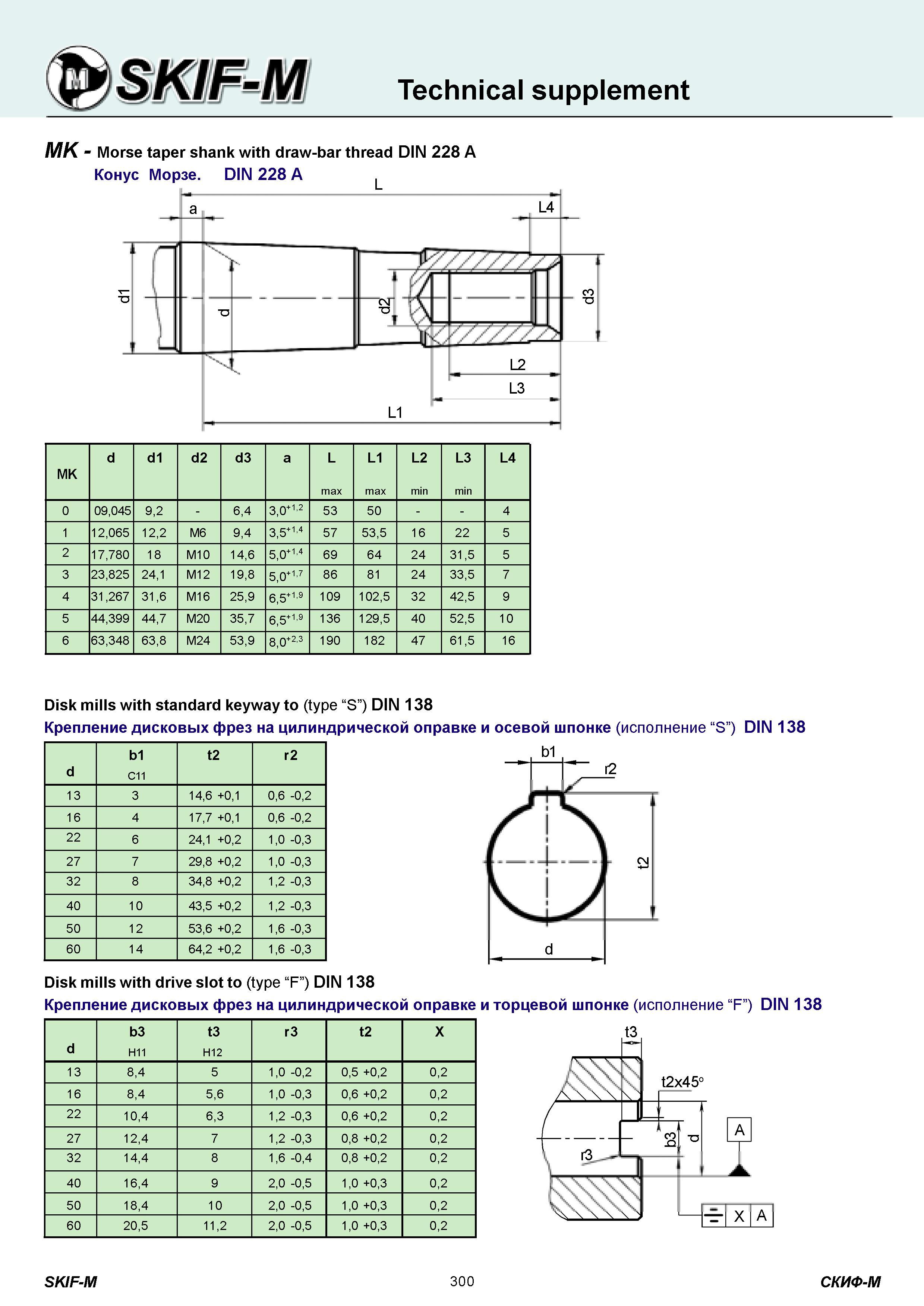

Крепление дисковых фрез на цилиндрической оправке и осевой шпонке (исполнение S ) DIN 138 Disk mills with standard keyway to (type S ) DIN 138 d b1 C11

Крепление дисковых фрез на цилиндрической оправке и осевой шпонке (исполнение S ) DIN 138 Disk mills with standard keyway to (type S ) DIN 138 d b1 C11 t2 r2 13 3 14,6 +0,1 0,6 -0,2 16 4 17,7 +0,1 0,6 -0,2 22 6 24,1 +0,2 1,0 -0,3 27 7 29,8 +0,2 1,0 -0,3 32 8 34,8 +0,2 1,2 -0,3 40 10 43,5 +0,2 1,2 -0,3 50 12 53,6 +0,2 1,6 -0,3 60 14 64,2 +0,2 1,6 -0,3 Disk mills with drive slot to (type F ) DIN 138 Крепление дисковых фрез на цилиндрической оправке d b3 H11 t3 H12 r3 t2 X 13 8,4 5 1,0 -0,2 0,5 +0,2 0,2 16 8,4 5,6 1,0 -0,3 0,6 +0,2 0,2 22 10,4 6,3 1,2 -0,3 0,6 +0,2 0,2 27 12,4 7 1,2 -0,3 0,8 +0,2 0,2 32 14,4 8 1,6 -0,4 0,8 +0,2 0,2 40 16,4 9 2,0 -0,5 1,0 +0,3 0,2 50 18,4 10 2,0 -0,5 1,0 +0,3 0,2 60 20,5 11,2 2,0 -0,5 1,0 +0,3 0,2 r2 i f i 1 1 J 1 4 1 V 1 J CN 1 4 d F ) DIN 138 SKIF-M 300 СКИФ-М Technical supplement MK Morse taper shank with draw-bar thread DIN 228 A MK d d1 d2 d3 a L max L1 max L2 min L3 min L4 0 09,045 9,2 6,4 3,0+12 53 50 4 1 12,065 12,2 M6 9,4 3,5+14 57 53,5 16 22 5 2 17,780 18 M10 14,6 5,0+14 69 64 24 31,5 5 3 23,825 24,1 M12 19,8 5,0+17 86 81 24 33,5 7 4 31,267 31,6 M16 25,9 6,5+19 109 102,5 32 42,5 9 5 44,399 44,7 M20 35,7 6,5+19 136 129,5 40 52,5 10 6 63,348 63,8 M24 53,9 8,0+23 190 182 47 61,5 16
