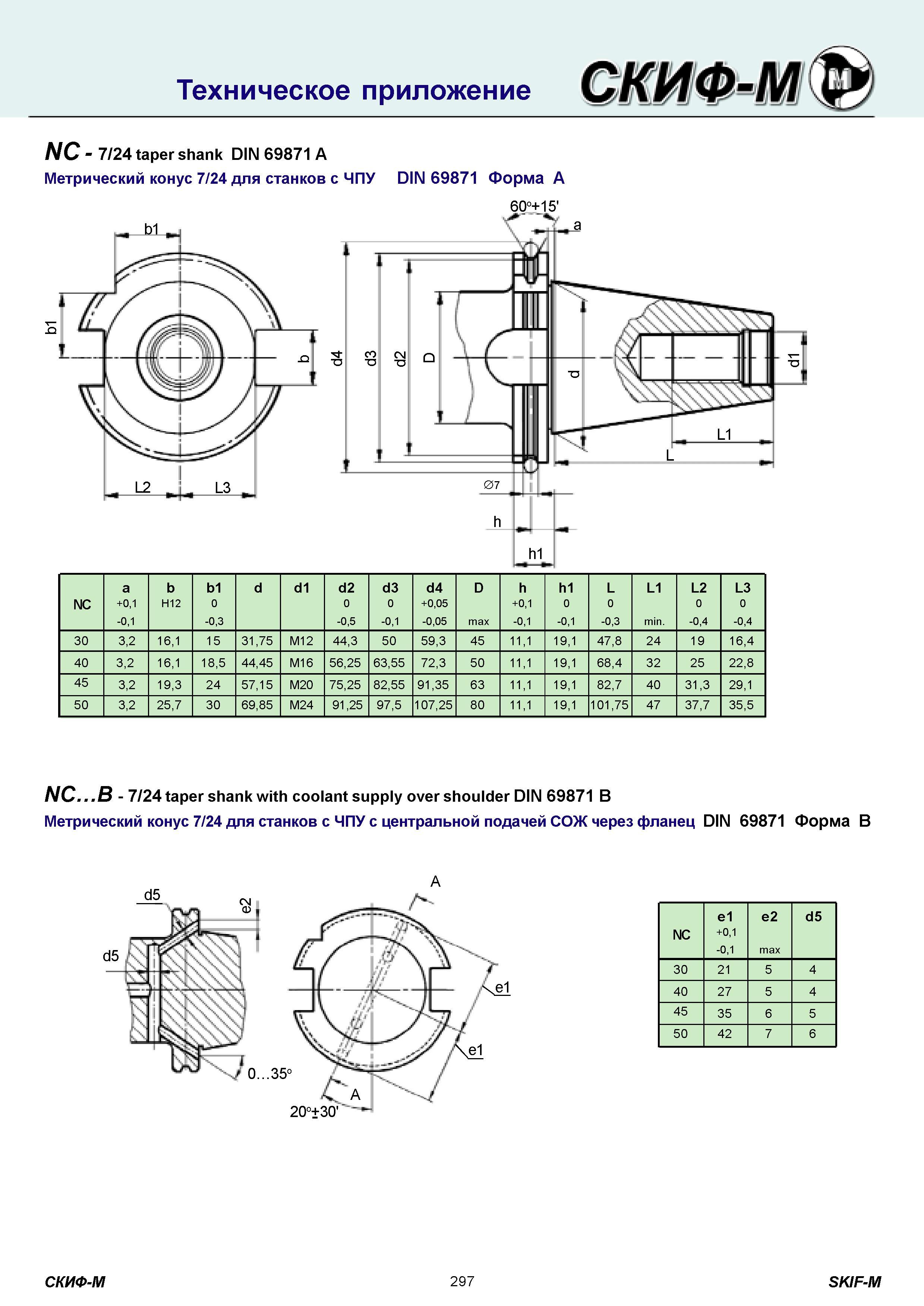

Метрический конус 7/24 для станков с ЧПУ DIN 69871 Форма A Техническое приложение тмФ-м NC 7/24 taper shank DIN 69871 A 60o+15' NC a +0,1 -0,1 b H12 b1

Метрический конус 7/24 для станков с ЧПУ DIN 69871 Форма A Техническое приложение тмФ-м NC 7/24 taper shank DIN 69871 A 60o+15' NC a +0,1 -0,1 b H12 b1 0 -0,3 d d1 d2 0 -0,5 d3 0 -0,1 d4 +0,05 -0,05 D max h +0,1 -0,1 h1 0 -0,1 L 0 -0,3 L1 min. L2 0 -0,4 L3 0 -0,4 30 3,2 16,1 15 31,75 M12 44,3 50 59,3 45 11,1 19,1 47,8 24 19 16,4 40 3,2 16,1 18,5 44,45 M16 56,25 63,55 72,3 50 11,1 19,1 68,4 32 25 22,8 45 3,2 19,3 24 57,15 M20 75,25 82,55 91,35 63 11,1 19,1 82,7 40 31,3 29,1 50 3,2 25,7 30 69,85 M24 91,25 97,5 107,25 80 11,1 19,1 101,75 47 37,7 35,5 NC B 7/24 taper shank with coolant supply over shoulder DIN 69871 B Метрический конус 7/24 для станков с ЧПУ с центральной подачей СОЖ через фланец DIN 69871 Форма B A NC e1 +0,1 -0,1 e2 max d5 30 21 5 4 40 27 5 4 45 35 6 5 50 42 7 6 СКИФ-М 297 SKIF-M
