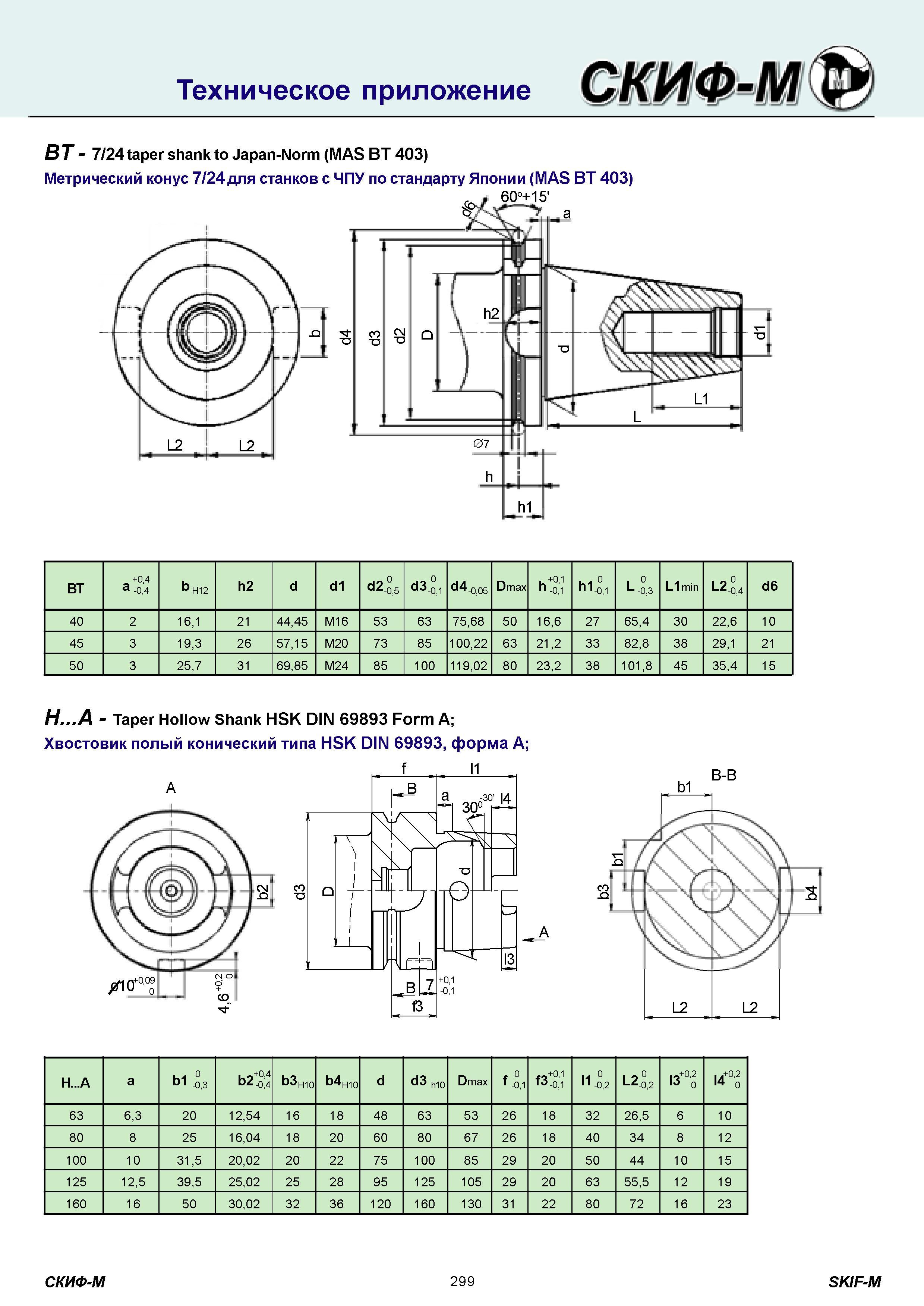

Метрический конус 7/24 для станков с ЧПУ по стандарту Японии (MAS ВТ 403) Техническое приложение BT- 7/24 taper shank to Japan-Norm (MAS BT 403) 60°+15'

Метрический конус 7/24 для станков с ЧПУ по стандарту Японии (MAS ВТ 403) Техническое приложение BT- 7/24 taper shank to Japan-Norm (MAS BT 403) 60°+15' а BT +0,4 a -0,4 b H12 h2 d d1 d2-00,5 d3-00,1 d4 -0,05 Dmax +0,1 h -0,1 0 h1-0,1 L 0 L -0,3 Llmin L2 0 L2-0,4 d6 40 2 16,1 21 44,45 M16 53 63 75,68 50 16,6 27 65,4 30 22,6 10 45 3 19,3 26 57,15 M20 73 85 100,22 63 21,2 33 82,8 38 29,1 21 50 3 25,7 31 69,85 M24 85 100 119,02 80 23,2 38 101,8 45 35,4 15 H A Taper Hollow Shank HSK DIN 69893 Form A Хвостовик полый конический типа HSK DIN 69893, форма А A B-B H A a 0 b1 -0,3 +0,4 b2 -0,4 b3H10 b4H10 d d3 h10 Dmax f0 f -0,1 9_ 3 f 11 0 l1 -0,2 L2 0 L2-0,2 l3+0,02 +0,2 l4 0 63 6,3 20 12,54 16 18 48 63 53 26 18 32 26,5 6 10 80 8 25 16,04 18 20 60 80 67 26 18 40 34 8 12 100 10 31,5 20,02 20 22 75 100 85 29 20 50 44 10 15 125 12,5 39,5 25,02 25 28 95 125 105 29 20 63 55,5 12 19 160 16 50 30,02 32 36 120 160 130 31 22 80 72 16 23 СКИФ-М 299 SKIF-M b4
