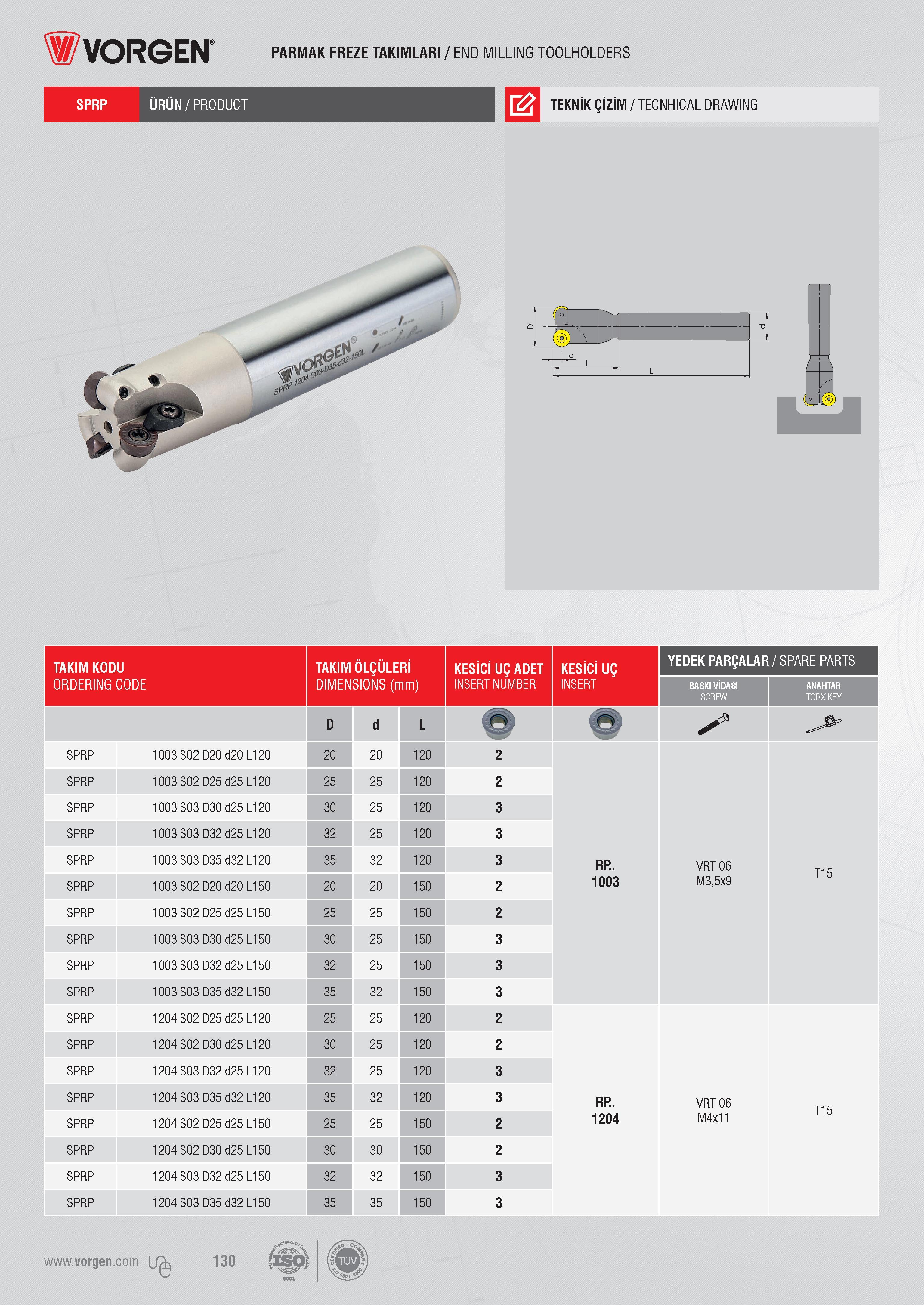

Концевые фрезы Vorgen (Турция) с круглыми сменными пластинами из твердого сплава Сборный фрезерный инструмент для профильного фрезерования на станках _ Общий вид Основные размеры Обозначение по каталогу ÜRÜN/PRODUCT PARMAK FREZE TAKIMLARI / END MILLING TOOLHOLDERS TEKNİK ÇİZİM / TECNHICAL DRAWING S33 130 ISO TAKIM KODU TAKIM ÖLÇÜLERİ KESİCİ UÇ ADET KESİCİ UÇ YEDEK PARÇALAR / SPARE PARTS Запасные части к сборному инструменту ORDERING CODE Код для заказа инструмента DIMENSIONS (mm) Размеры указаны в мм INSERT NUMBER INSERT BASKI VİDASI SCREW ANAHTAR TORXKEY D d L '0V SPRP 1003S02 D20d20 L120 20 20 120 2 SPRP 1003S02 D25d25 L120 25 25 120 2 SPRP 1003S03 D30d25 L120 30 25 120 3 SPRP 1003S03 D32d25 L120 32 25 120 3 SPRP 1003S03 D35d32 L120 35 32 120 3 RP.. VRT 06 T15 SPRP 1003S02 D20d20 L150 20 20 150 2 1003 M3,5x9 SPRP 1003S02 D25d25 L150 25 25 150 2 SPRP 1003S03 D30d25 L150 30 25 150 3 SPRP 1003S03 D32d25 L150 32 25 150 3 SPRP 1003S03 D35d32 L150 35 32 150 3 SPRP 1204S02 D25d25 L120 25 25 120 2 SPRP 1204S02 D30d25 L120 30 25 120 2 SPRP 1204S03 D32d25 L120 32 25 120 3 SPRP 1204S03 D35d32 L120 35 32 120 3 RP.. VRT 06 T15 SPRP 1204S02 D25d25 L150 25 25 150 2 1204 M4x11 SPRP 1204S02 D30d25 L150 30 30 150 2 SPRP 1204S03 D32d25 L150 32 32 150 3 SPRP 1204S03 D35d32 L150 35 35 150 3
