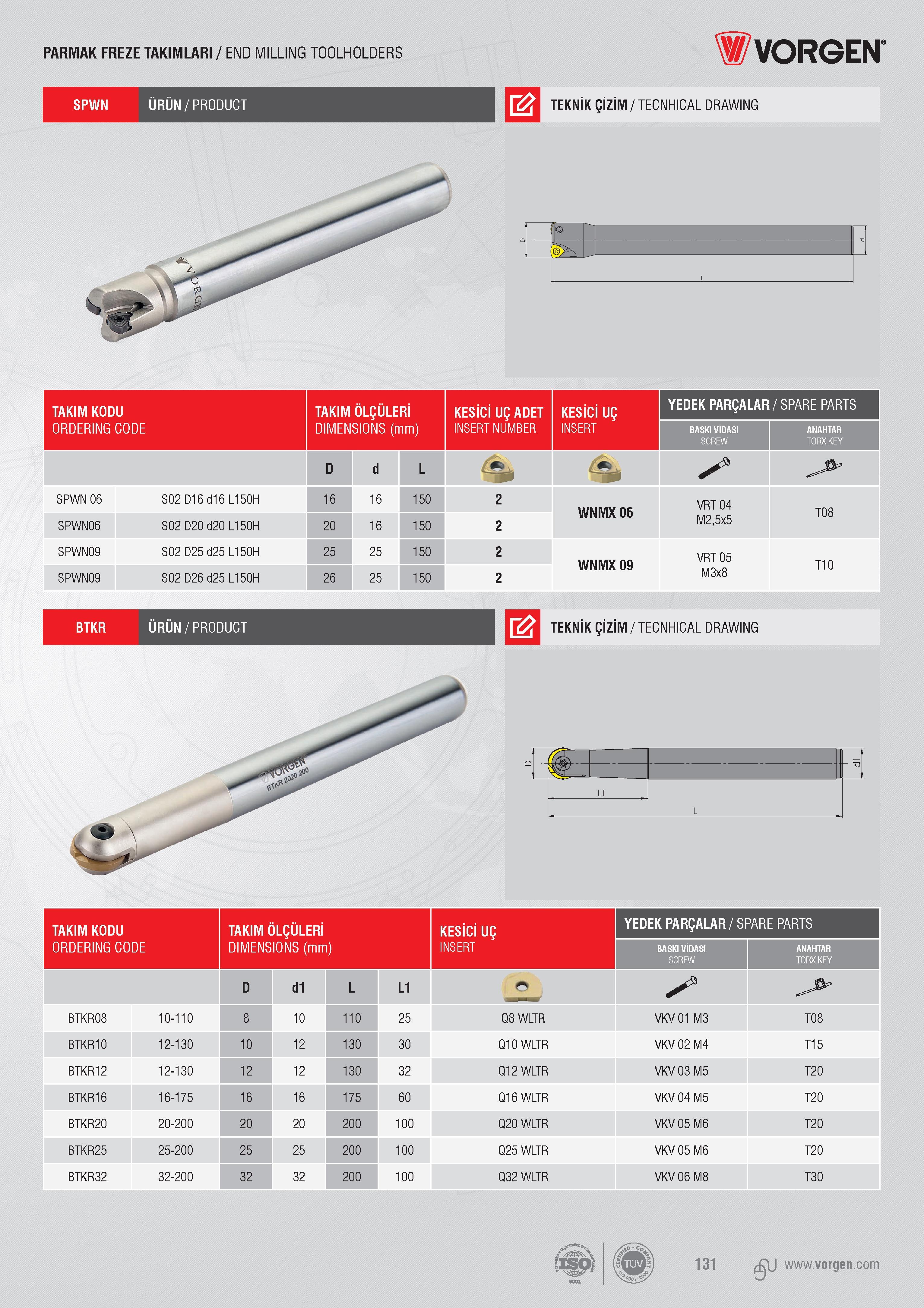

PARMAK FREZE TAKIMLARI / END MILLING TOOLHOLDERS SPWN ÜRÜN/PRODUCT Vorgen TEKNİK ÇİZİM / TECNHICAL DRAWING TAKIM KODU TAKIM ÖLÇÜLERİ KESİCİ UÇ ADET KESİCİ UÇ YEDEK PARÇALAR / SPARE PARTS Запасные части к сборному инструменту ORDERING CODE Код для заказа инструмента DIMENSIONS (mm) Размеры указаны в мм INSERT NUMBER INSERT BASKI VİDASI SCREW ANAHTAR TORXKEY D d L & SjL P X SPWN 06 S02 D16 d16 L150H 16 16 150 2 WNMX 06 VRT 04 T08 SPWN06 S02 D20d20 L150H 20 16 150 2 M2,5x5 SPWN09 S02 D25d25 L150H 25 25 150 2 WNMX 09 VRT 05 T10 SPWN09 S02 D26d25 L150H 26 25 150 2 M3x8 BTKR ÜRÜN/PRODUCT TEKNİK ÇİZİM / TECNHICAL DRAWING (Ufa i LI L TAKIM KODU TAKIM ÖLÇÜLERİ 0 KESİCİ UÇ YEDEK PARÇALAR / SPARE PARTS Запасные части к сборному инструменту ORDERING CODE Код для заказа инструмента DIMENSIONS (mır INSERT BASKI VİDASI SCREW ANAHTAR TORXKEY D d1 L L1 S BTKR08 10-110 8 10 110 25 Q8 WLTR VKV 01 M3 T08 BTKR10 12-130 10 12 130 30 Q10WLTR VKV 02 M4 T15 BTKR12 12-130 12 12 130 32 Q12WLTR VKV 03 M5 T20 BTKR16 16-175 16 16 175 60 Q16WLTR VKV 04 M5 T20 BTKR20 20-200 20 20 200 100 Q20 WLTR VKV 05 M6 T20 BTKR25 25-200 25 25 200 100 Q25 WLTR VKV 05 M6 T20 BTKR32 32-200 32 32 200 100 Q32 WLTR VKV 06 M8 T30 (ISO) 131 gu
