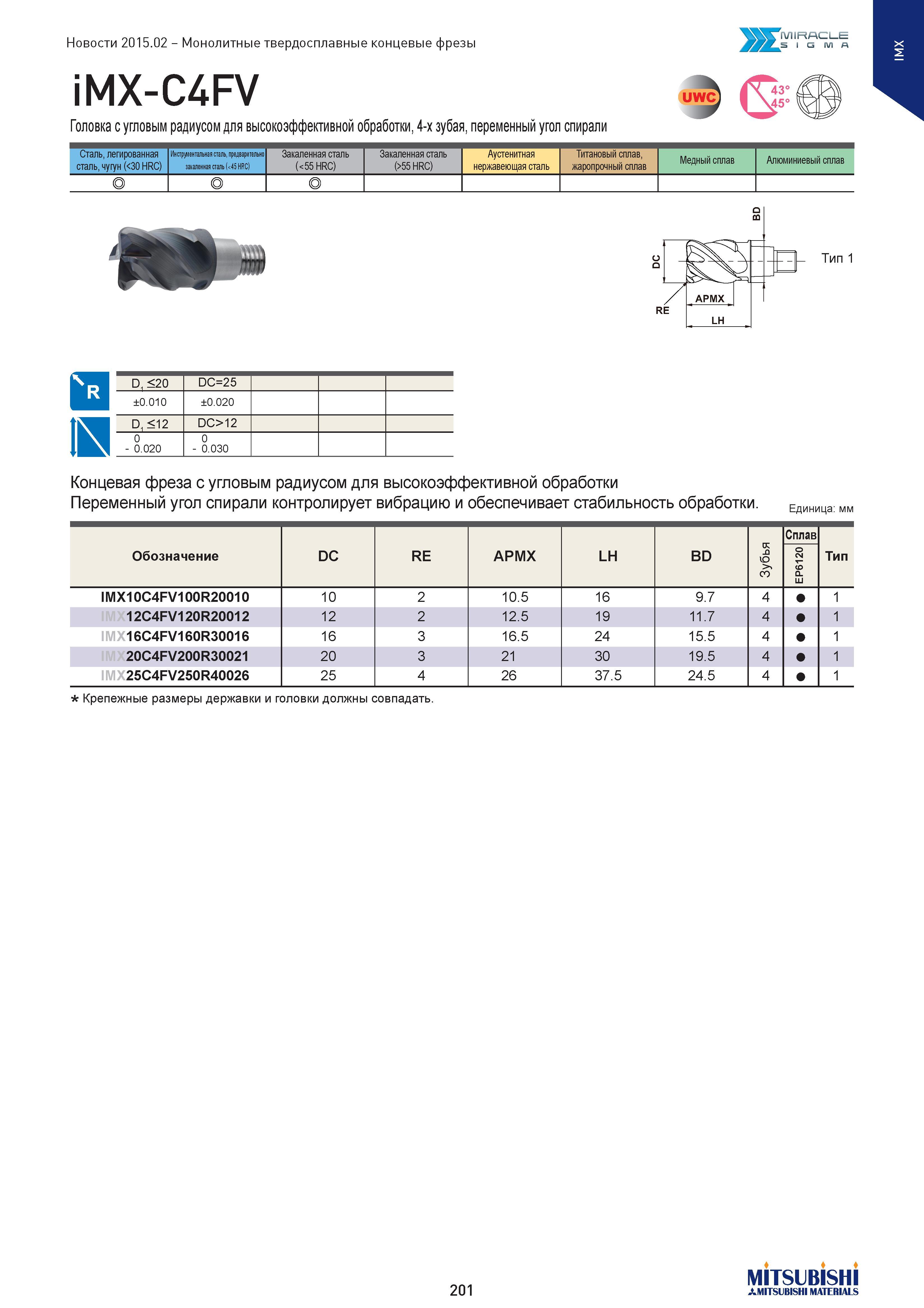

Монолитные твердосплавные концевые фрезы iMX-C4FV Головка с угловым радиусом для высокоэффективной обработки, 4-х зубая, переменный угол спирали iv/ll 1-ЧАС-1_1= SIGMA UWC Сталь, легированная сталь, чугун (<30 HRC) Инструментальная сталь, предварительно заиленная сталь (<45 HRC) Закаленная сталь (<55 HRC) Закаленная сталь (>55 HRC) Аустенитная нержавеющая сталь Титановый сплав, жаропрочный сплав Медный сплав Алюминиевый сплав Тип 1 IB D1 <20 DC=25 ±0.010 ±0.020 D1 <12 DC>12 0 - 0.020 0 - 0.030 Концевая фреза с угловым радиусом для высокоэффективной обработки Переменный угол спирали контролирует вибрацию и обеспечивает стабильность обработки. Единица мм Обозначение DC RE APMX LH BD к _й > со Сплав Тип EP6120 IMX10C4FV100R20010 10 2 10.5 16 9.7 4 1 12C4FV120R20012 12 2 12.5 19 11.7 4 1 IMX16C4FV160R30016 16 3 16.5 24 15.5 4 1 20C4FV200R30021 20 3 21 30 19.5 4 1 IMX25C4FV250R40026 25 4 26 37.5 24.5 4 1 Крепежные размеры державки и головки должны совпадать. 201 MITSUBISHI MATERIALS
