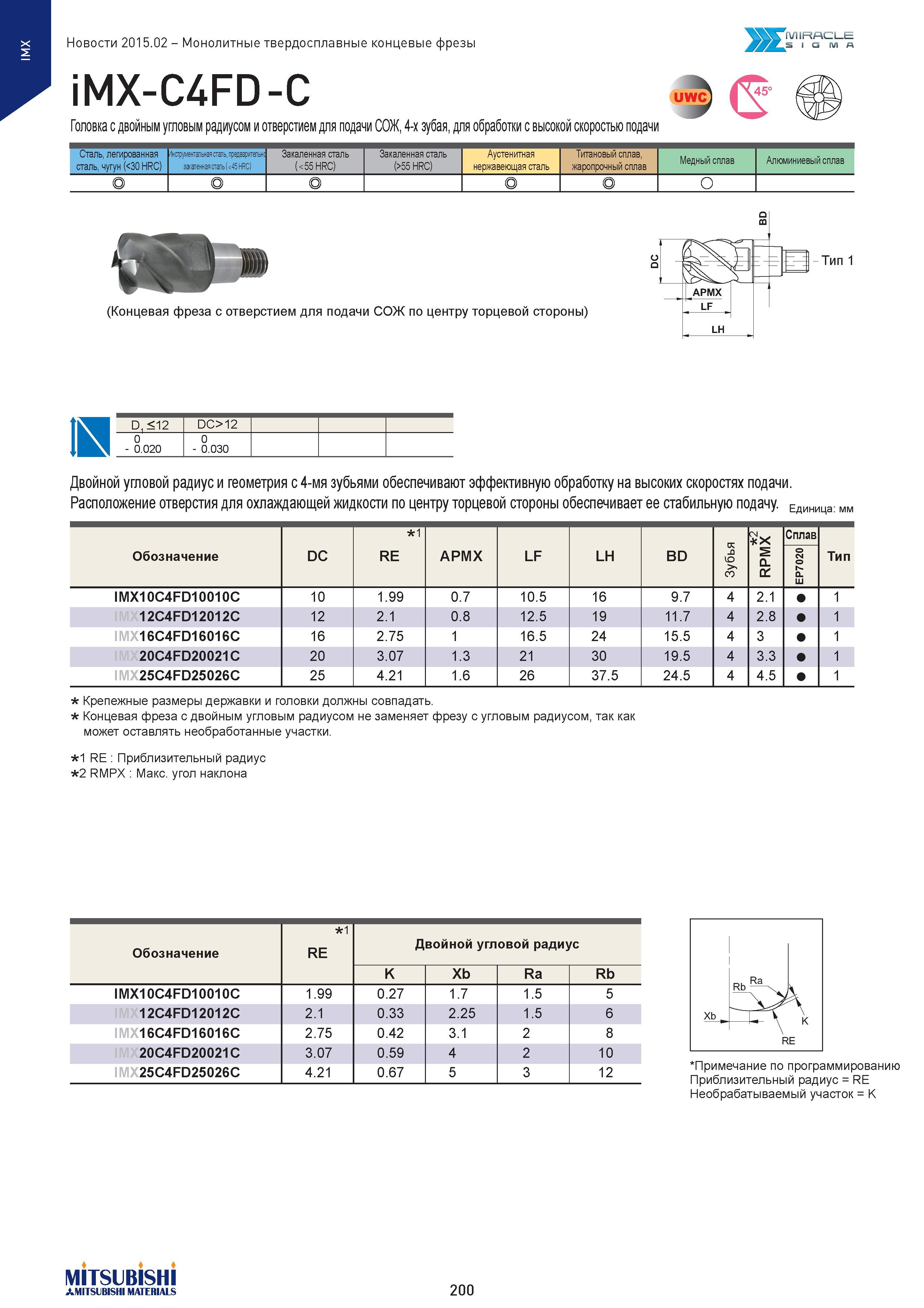

w Монолитные твердосплавные концевые фрезы iMX-C4FD-C Головка с двойным угловым радиусом и отверстием для подачи СОЖ, 4-х зубая, для обработки с высокой скоростью подачи MIRACLE S I Сэ Г\Л А Сталь, легированная сталь, чугун (<30 HRC) Инструментальная сталь, предварительнс закапеннаясталь(<45 HRC) Закаленная сталь (<55 HRC) Закаленная сталь (>55 HRC) Аустенитная нержавеющая сталь Титановый сплав, жаропрочный сплав Медный сплав Апюминиевыйсплав О (Концевая фреза с отверстием для подачи СОЖ по центру торцевой стороны) И D1 <12 DC>12 0 - 0.020 0 - 0.030 Двойной угловой радиус и геометрия с 4-мя зубьями обеспечивают эффективную обработку на высоких скоростях подачи. Расположение отверстия для охлаждающей жидкости по центру торцевой стороны обеспечивает ее стабильную подачу. ЕдИНица мм Обозначение DC R m 1 APMX LF LH BD к .0 CO X M CL O' Сплав 0 01 о >- Q. Тип IMX10C4FD10010C 10 1.99 0.7 10.5 16 9.7 4 2.1 1 12C4FD12012C 12 2.1 0.8 12.5 19 11.7 4 2.8 1 IMX16C4FD16016C 16 2.75 1 16.5 24 15.5 4 3 1 20C4FD20021C 20 3.07 1.3 21 30 19.5 4 3.3 1 IMX25C4FD25026C 25 4.21 1.6 26 37.5 24.5 4 4.5 1 Крепежные размеры державки и головки должны совпадать. Концевая фреза с двойным угловым радиусом не заменяет фрезу с угловым радиусом, так как может оставлять необработанные участки. 1 RE Приблизительный радиус 2 RMPX Максимальный угол наклона Обозначение R m 1 Двойной угловой радиус K Xb Ra Rb IMX10C4FD10010C 1.99 0.27 1.7 1.5 5 12C4FD12012C 2.1 0.33 2.25 1.5 6 IMX16C4FD16016C 2.75 0.42 3.1 2 8 20C4FD20021C 3.07 0.59 4 2 10 IMX25C4FD25026C 4.21 0.67 5 3 12 Примечание по программированию Приблизительный радиус = RE Необрабатываемый участок = K MITSUBISHI MATERIALS 200
