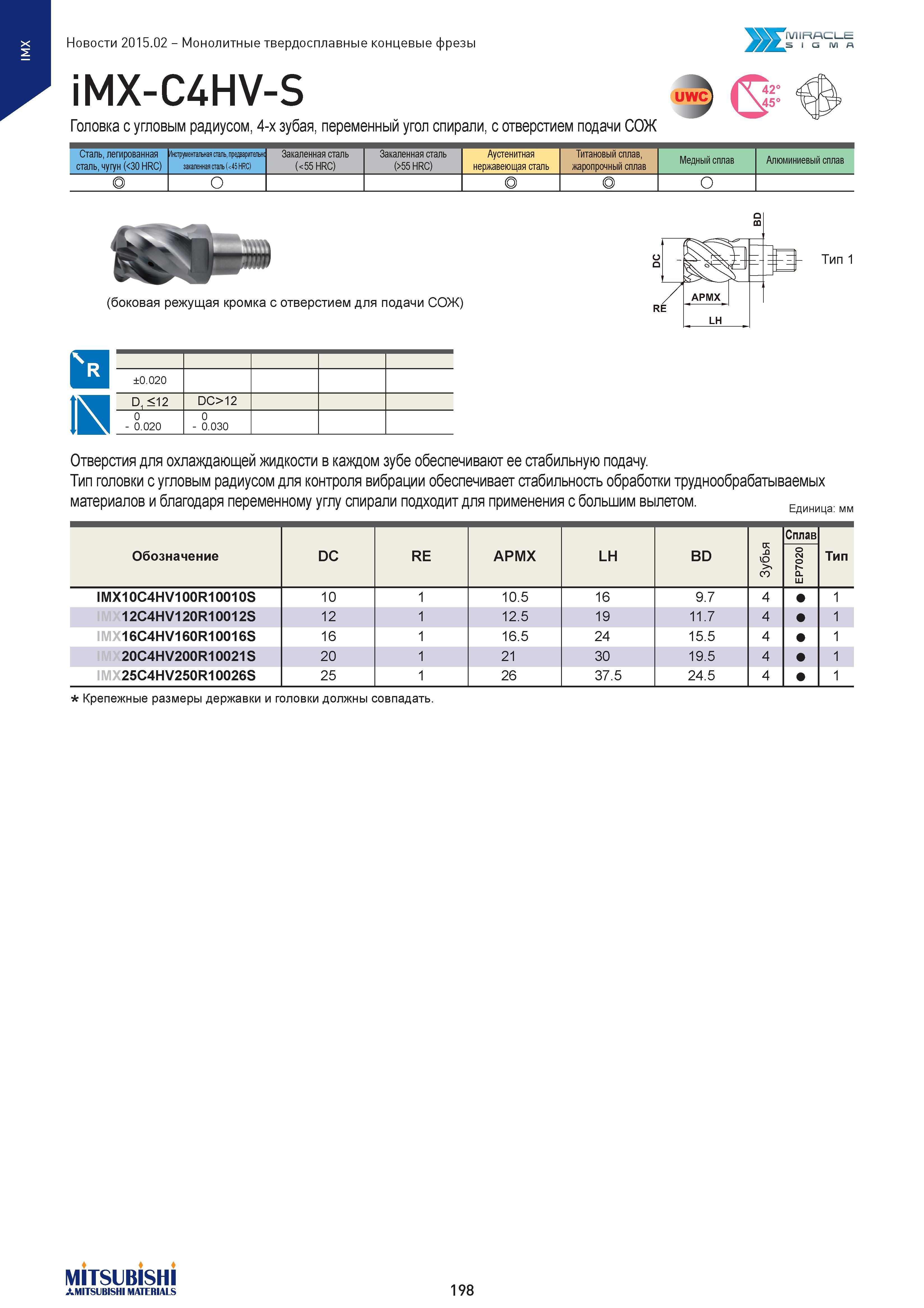

Монолитные твердосплавные концевые фрезы iMX-C4HV-S -с Головка с угловым радиусом, 4-х зубая, переменный угол спирали, с отверстием подачи СОЖ iviii-55 HRC) Аустенитная нержавеющая сталь Титановый сплав, жаропрочный сплав Медный сплав Алюминиевый сплав (боковая режущая кромка с отверстием для подачи СОЖ) - Тип 1 IB ±0.020 D1 <12 DC>12 0 - 0.020 0 - 0.030 Отверстия для охлаждающей жидкости в каждом зубе обеспечивают ее стабильную подачу. Тип головкисугловым радиусом для контроля вибрации обеспечивает стабильность обработки труднообрабатываемых материалов и благодаря переменному углу спирали подходит для применения с большим вылетом. Единица мм Обозначение DC RE APMX LH BD к _й > со Сплав Тип EP7020 IMX10C4HV100R10010S 10 1 10.5 16 9.7 4 1 12C4HV120R10012S 12 1 12.5 19 11.7 4 1 M 16C4HV160R10016S 16 1 16.5 24 15.5 4 1 20C4HV200R10021S 20 1 21 30 19.5 4 1 M 25C4HV250R10026S 25 1 26 37.5 24.5 4 1 Крепежные размеры державки и головки должны совпадать. MITSUBISHI MATERIALS 198
