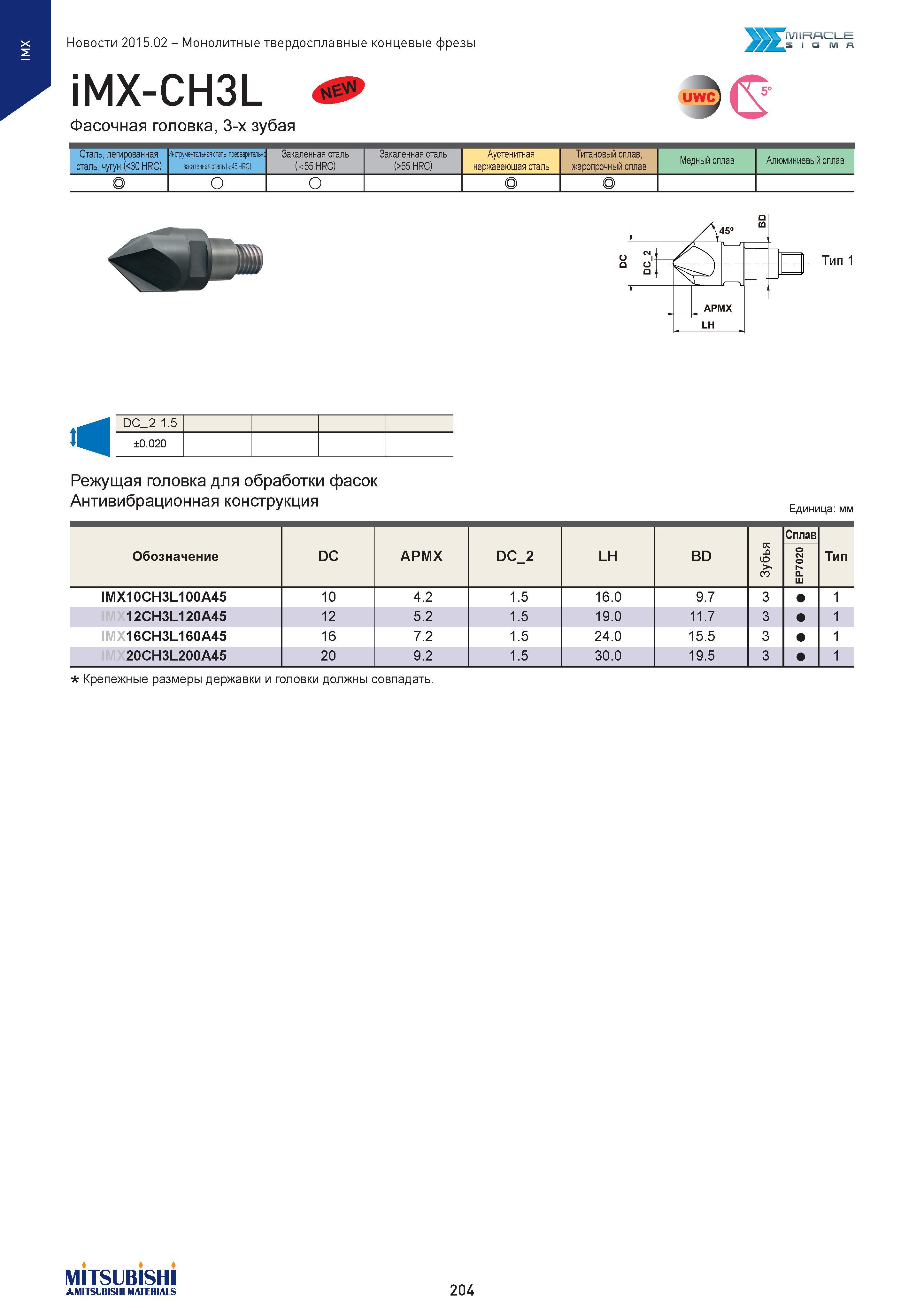

Монолитные твердосплавные концевые фрезы iMX-CH3L Фасочная головка, 3-х зубая MIRACLE S I G Г\Л A UW Сталь, легированная сталь, чугун (<30 HRC) Инструментальная сталь, предварительнс закапеннаясталь(<45 HRC) Закаленная сталь (<55 HRC) Закаленная сталь (>55 HRC) Аустенитная нержавеющая сталь Титановый сплав, жаропрочный сплав Медный сплав Апюминиевыйсплав DC_2 1.5 ±0.020 Режущая головка для обработки фасок Антивибрационная конструкция Единица мм Обозначение DC APMX DC_2 LH BD к -О со Сплав Тип EP7020 IMX10CH3L100A45 10 4.2 1.5 16.0 9.7 3 1 12CH3L120A45 12 5.2 1.5 19.0 11.7 3 1 IMX16CH3L160A45 16 7.2 1.5 24.0 15.5 3 1 20CH3L200A45 20 9.2 1.5 30.0 19.5 3 1 Крепежные размеры державки и головки должны совпадать. MITSUBISHI MATERIALS 204
