58 Каталог VORGEN 2018 Металлорежущий инструмент с режущими сменными пластинами Стр.58

Каталог VORGEN 2018 Инструмент металлорежущий Стр. 58 0058 Lab2u

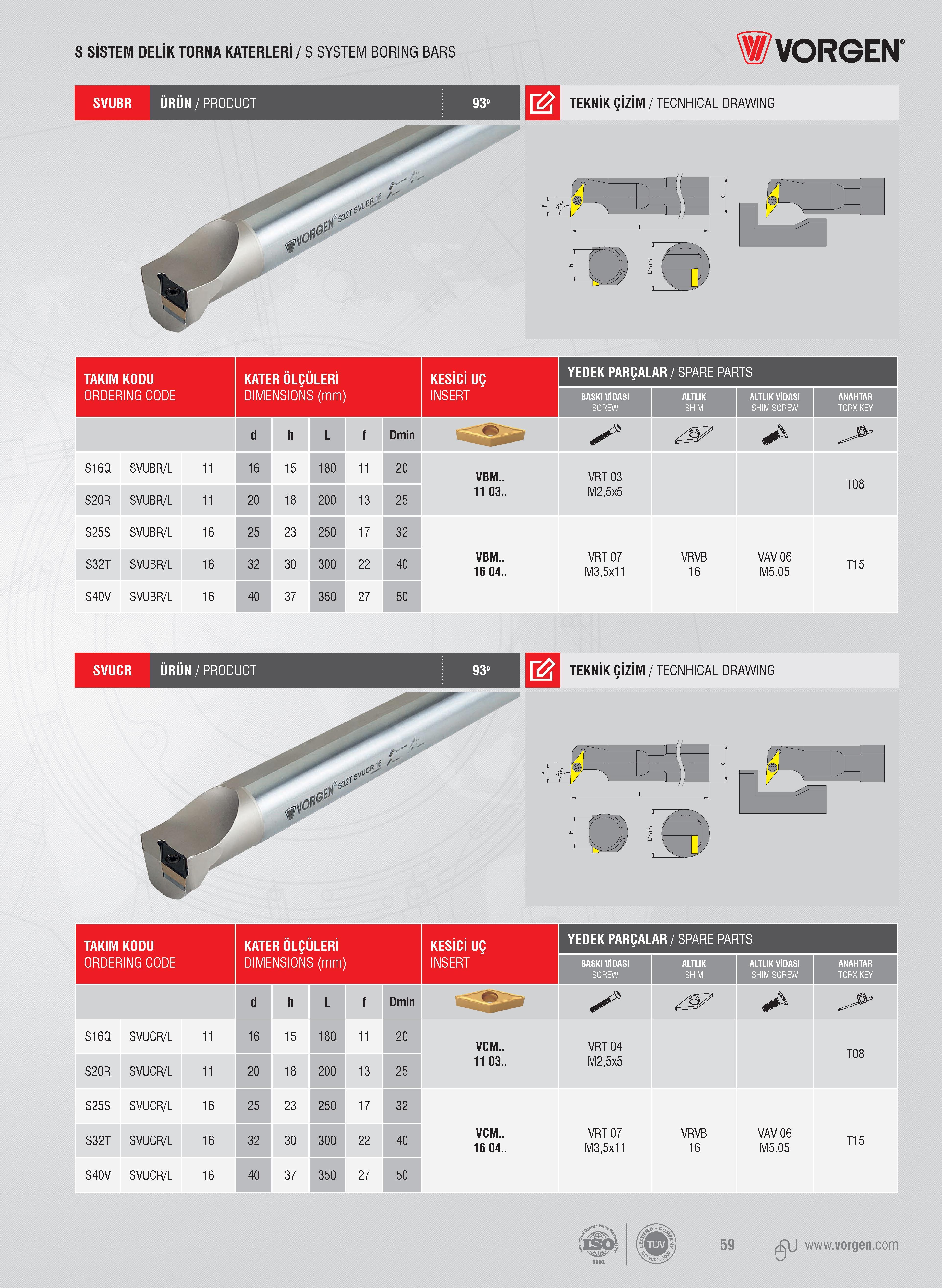

S SİSTEM DELİK TORNA KATERLERİ / S SYSTEM BORING BARS Vorgen SVUBR URUN/ PRODUCT 93" ifâ TEKNİK ÇİZİM / TECNHICAL DRAWING S16Q SVUBR/L S20R SVUBR/L S25S SVUBR/L S32T SVUBR/L S40V SVUBR/L 11 11 16 16 16 16 20 25 32 40 15 18 23 30 37 180 200 250 300 350 11 13 17 22 27 20 25 32 40 50 VBM.. 11 03.. VBM.. 16 04.. YEDEK PARÇALAR / SPARE PARTS Запасные части к сборному инструменту BASKI VİDASI ALTLIK ALTLIK VİDASI ANAHTAR SCREW SHIM SHIM SCREW TORXKEY VRT 03 M2,5x5 T08 VRT 07 M3,5x11 VRVB 16 VAV 06 M5.05 T15 SVUCR URUN / PRODUCT 93° TEKNİK ÇİZİM / TECNHICAL DRAWING YEDEK PARÇALAR / SPARE PARTS Запасные части к сборному инструменту BASKI VİDASI ALTLIK ALTLIK VİDASI SCREW SHIM SHIM SCREW X VRT 04 M2,5x5 T08 TAKIM KODU ORDERING CODE Код для заказа инструмента KATER ÖLÇÜLERİ DIMENSIONS (mm) Размеры указаны в мм TAKIM KODU ORDERING CODE Код для заказа инструмента KATER ÖLÇÜLERİ DIMENSIONS (mm) Размеры указаны в мм d h L f Dmin S16Q SVUCR/L 11 16 15 180 11 20 S20R SVUCR/L 11 20 18 200 13 25 S25S SVUCR/L 16 25 23 250 17 32 S32T SVUCR/L 16 32 30 300 22 40 S40V SVUCR/L 16 40 37 350 27 50 VCM.. 11 03.. VCM.. 16 04.. VRT 07 M3,5x11 VRVB 16 VAV 06 M5.05
