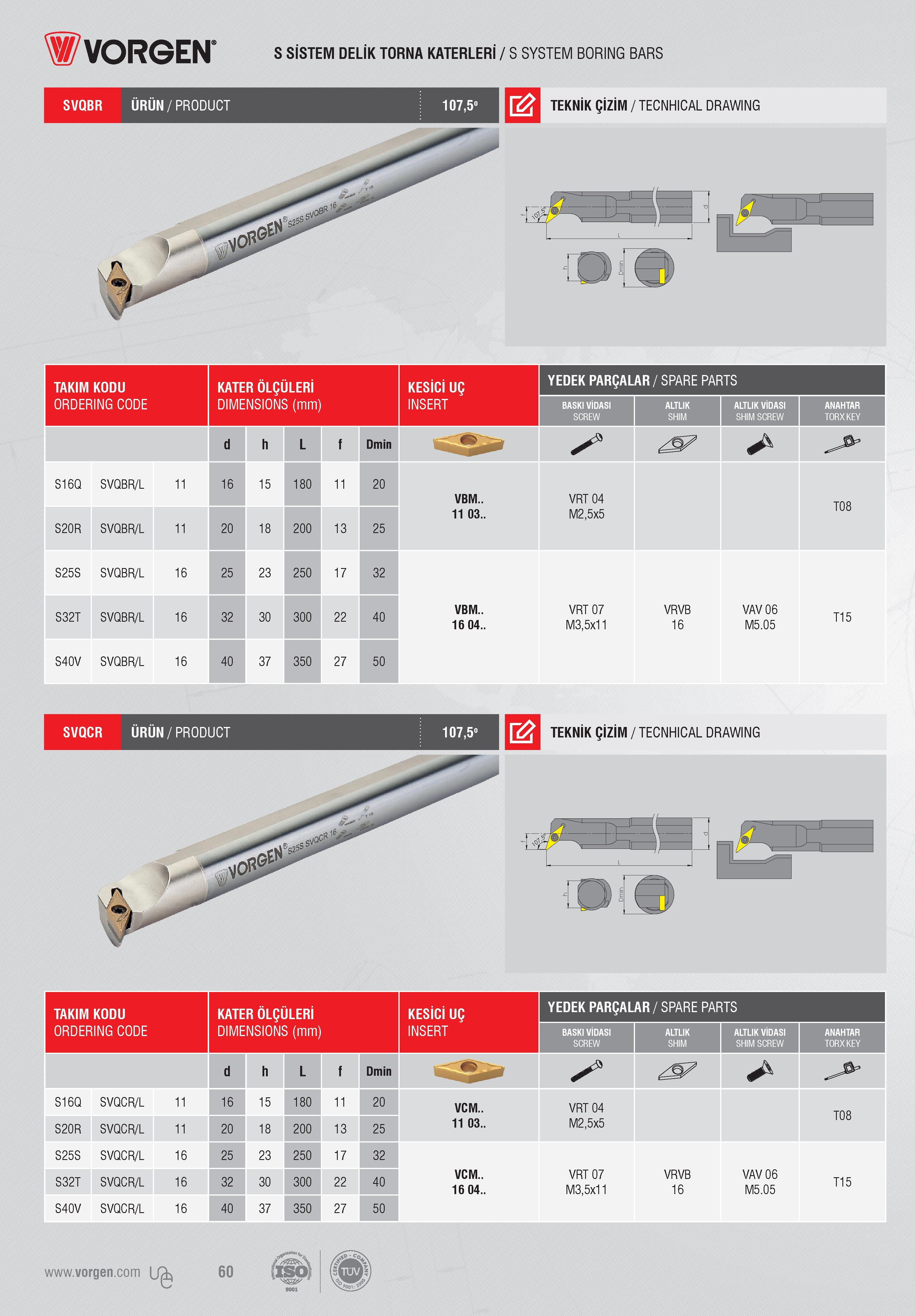

59 Каталог VORGEN 2018 Металлорежущий инструмент с режущими сменными пластинами Стр.59

Каталог VORGEN 2018 Инструмент металлорежущий Стр. 59 0059 Lab2u

Vorgen SVQBR ÜRÜN/PRODUCT S SİSTEM DELİK TORNA KATERLERI / S SYSTEM BORING BARS TEKNİK ÇİZİM / TECNHICAL DRAWING TAKIM KODU KATER ÖLÇÜLERİ YEDEK PARÇALAR / SPARE PARTS Запасные части к сборному инструменту ORDERING CODE Код для заказа инструмента DIMENSIONS (mm) Размеры указаны в мм BASKI VİDASI SCREW ALTLIK SHIM ALTLIK VİDASI SHIM SCREW ANAHTAR TORXKEY d h L f Dmin S16Q SVQBR/L 11 16 15 180 11 20 VBM.. VRT 04 T08 S20R SVQBR/L 11 20 18 200 13 25 11 03.. M2,5x5 S25S SVQBR/L 16 25 23 250 17 32 S32T SVQBR/L 16 32 30 300 22 40 VBM.. 16 04.. VRT 07 M3,5x11 VRVB 16 VAV 06 M5.05 T15 S40V SVQBR/L 16 40 37 350 27 50 TEKNİK ÇİZİM / TECNHICAL DRAWING Ç YEDEK PARÇALAR / SPARE PARTS Запасные части к сборному инструменту BASKI VİDASI ALTLIK ALTLIK VİDASI ANAHTAR SCREW SHIM SHIM SCREW TORXKEY d h L f Dmin X S16Q SVQCR/L 11 16 15 180 11 20 VCM.. VRT 04 T08 S20R SVQCR/L 11 20 18 200 13 25 11 03.. M2,5x5 S25S SVQCR/L 16 25 23 250 17 32 S32T SVQCR/L 16 32 30 300 22 40 VCM.. 16 04.. VRT 07 M3,5x11 VRVB 16 VAV 06 M5.05 T15 S40V SVQCR/L 16 40 37 350 27 50 60 m 9001
