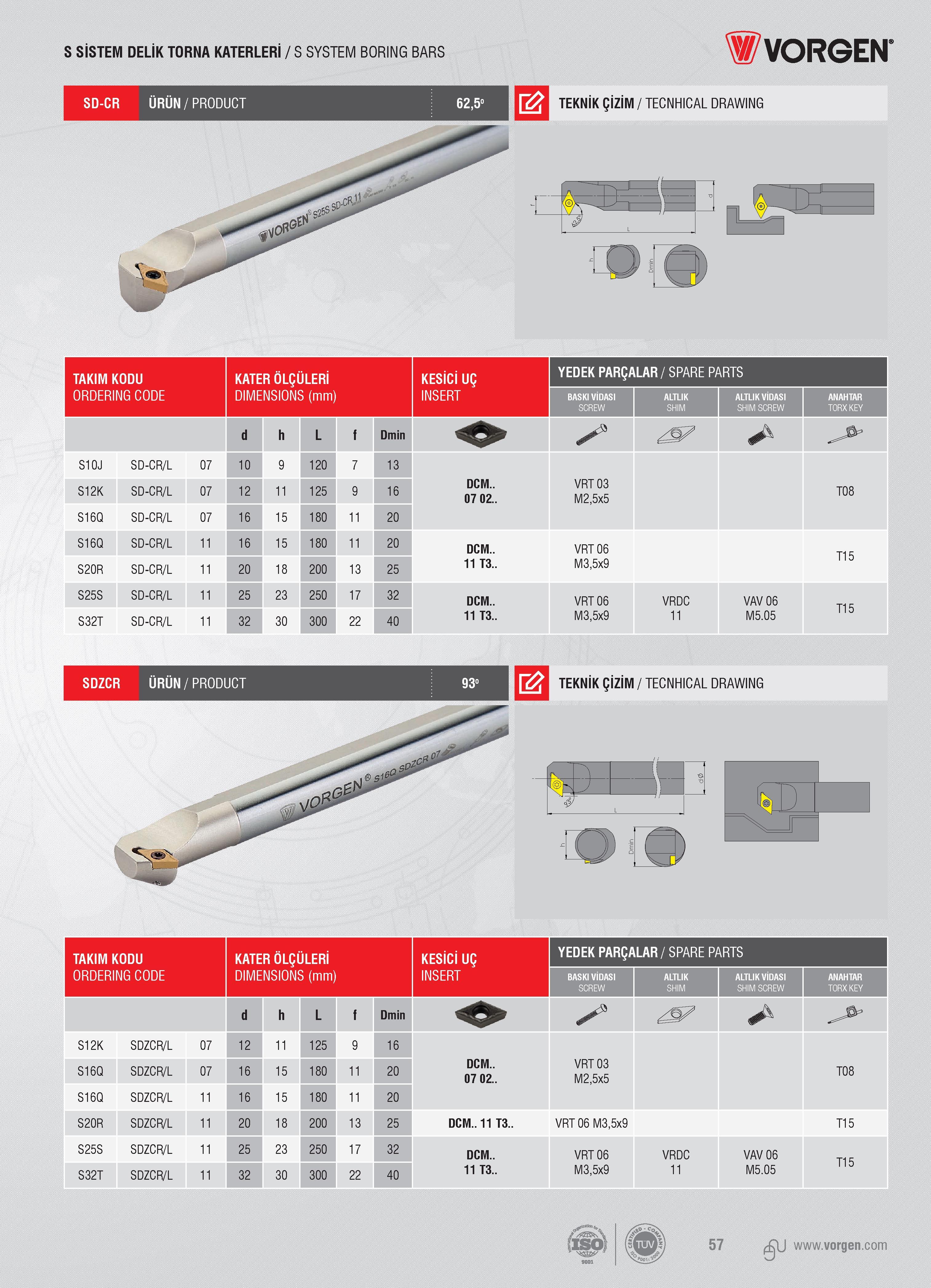

S SİSTEM DELİK TORNA KATERLERİ / S SYSTEM BORING BARS Vorgen SD-CR ÜRÜN/PRODUCT 62,5° w TEKNİK ÇİZİM / TECNHICAL DRAWING r” V lı T (a I V TAKIM KODU KATER ÖLÇÜLERİ ORDERING CODE Код для заказа инструмента DIMENSIONS (mm) Размеры указаны в мм Ç YEDEK PARÇALAR / SPARE PARTS Запасные части к сборному инструменту BASKI VİDASI ALTLIK ALTLIK VİDASI ANAHTAR SCREW SHIM SHIM SCREW TORX KEY d h L f Dmin S / /> 03 S10J SD-CR/L 07 10 9 120 7 13 S12K SD-CR/L 07 12 11 125 9 16 DCM.. 07 02.. VRT03 M2,5x5 T08 S16Q SD-CR/L 07 16 15 180 11 20 S16Q SD-CR/L 11 16 15 180 11 20 DCM.. VRT06 T15 S20R SD-CR/L 11 20 18 200 13 25 11 T3.. M3,5x9 S25S SD-CR/L 11 25 23 250 17 32 DCM.. VRT06 VRDC VAV 06 T15 S32T SD-CR/L 11 32 30 300 22 40 11 T3.. M3,5x9 11 M5.05 SDZCR ÜRÜN/PRODUCT TEKNİK ÇİZİM / TECNHICAL DRAWING 3 TAKIM KODU ORDERING CODE Код для заказа инструмента S12K SDZCR/L S16Q SDZCR/L 07 S16Q SDZCR/L 11 S20R SDZCR/L 11 S25S SDZCR/L 11 S32T SDZCR/L 11 m KATER ÖLÇÜLERİ DIMENSIONS (mm) Размеры указаны в мм fiso) YEDEK PARÇALAR / SPARE PARTS Запасные части к сборному инструменту BASKI VİDASI SCREW ALTLIK SHIM ALTLIK VİDASI SHIM SCREW ANAHTAR TORX KEY S VRT03 M2,5x5 T08 VRT 06 M3,5x9 T15 VRT06 M3,5x9 VRDC 11 VAV 06 M5.05 T15 57
