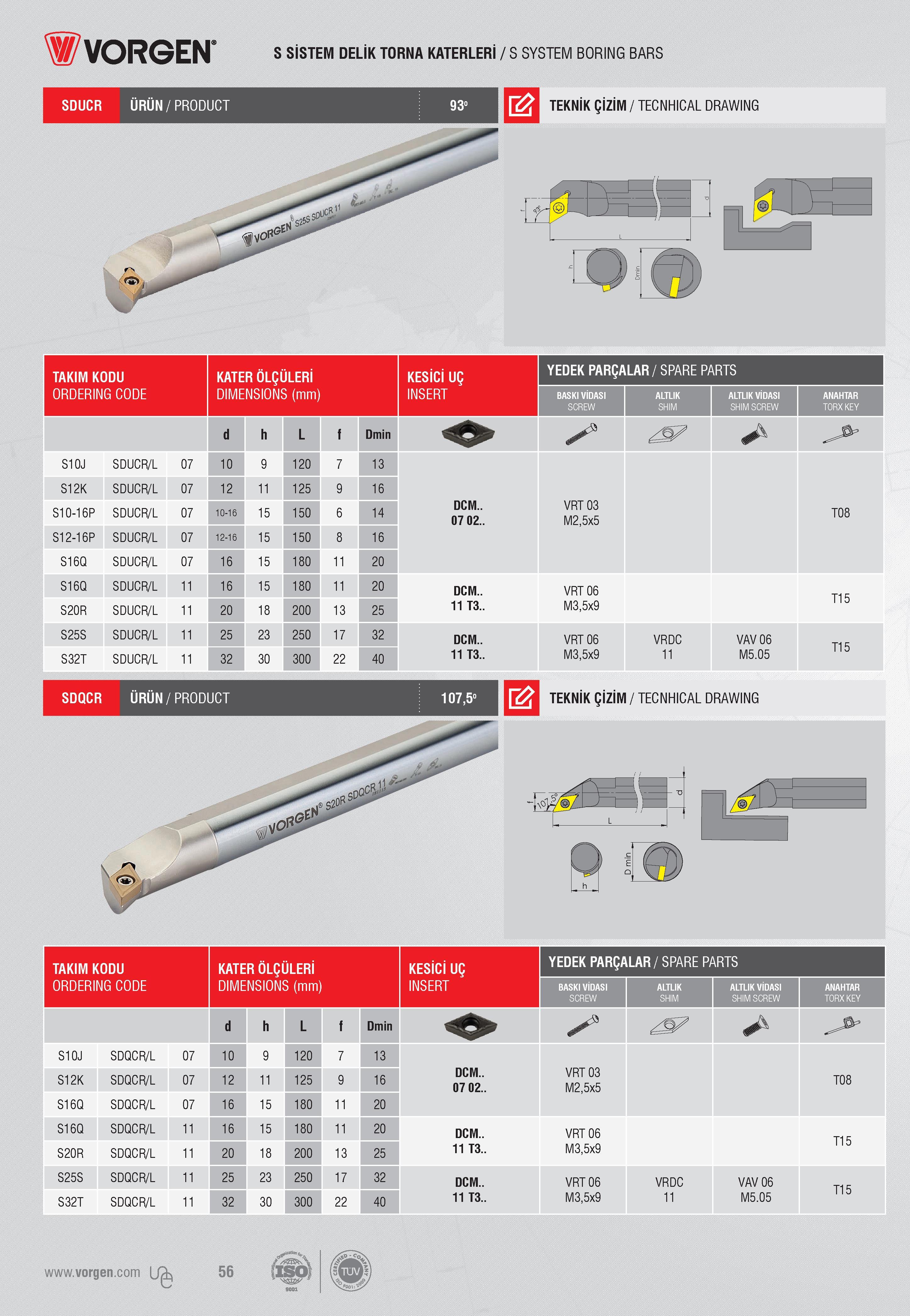

S SİSTEM DELİK TORNA KATERLERİ / S SYSTEM BORING BARS SDUCR ÜRÜN/PRODUCT 93° TEKNİK ÇİZİM / TECNHICAL DRAWING TAKIM KODU ORDERING CODE Код для заказа инструмента SDUCR/L SDUCR/L SDUCR/L SDUCR/L SDUCR/L SDUCR/L SDUCR/L SDUCR/L SDUCR/L KATER ÖLÇÜLERİ DIMENSIONS (mm) Размеры указаны в мм 07 07 07 07 07 11 11 11 11 10 12 10-16 12-16 16 16 20 25 32 9 11 15 15 15 15 18 23 30 120 125 150 150 180 180 200 250 300 7 9 6 8 11 11 13 17 22 Dmin 13 16 14 16 20 20 25 32 40 DCM.. 07 02.. DCM.. 11 T3.. DCM.. 11 T3.. SDQCR ÜRÜN/PRODUCT TEKNİK ÇİZİM / TECNHICAL DRAWING YEDEK PARÇALAR/SPARE PARTS BASKI VİDASI SCREW ALTLIK SHIM ALTLIK VİDASI SHIM SCREW ANAHTAR TORX KEY VRT 03 M2,5x5 T08 VRT 06 . M3,5x9 nö VRT 06 M3,5x9 VRDC 11 VAV 06 M5.05 T15 YEDEK PARÇALAR/SPARE PARTS BASKI VİDASI SCREW ALTLIK SHIM ALTLIK VİDASI SHIM SCREW ANAHTAR TORX KEY X VRT 03 M2,5x5 T08 VRT 06 M3,5x9 VRT 06 M3,5x9 VRDC 11 VAV 06 M5.05 T15 56 “-“"S, fiso) TAKIM KODU ORDERING CODE Код для заказа инструмента KATER ÖLÇÜLERİ DIMENSIONS (mm) Размеры указаны в мм d h L S10J SDQCR/L 07 10 9 120 S12K SDQCR/L 07 12 11 125 S16Q SDQCR/L 07 16 15 180 S16Q SDQCR/L 11 16 15 180 S20R SDQCR/L 11 20 18 200 S25S SDQCR/L 11 25 23 250 S32T SDQCR/L 11 32 30 300 DCM.. 07 02.. DCM.. 11 T3.. DCM.. 11 T3..
