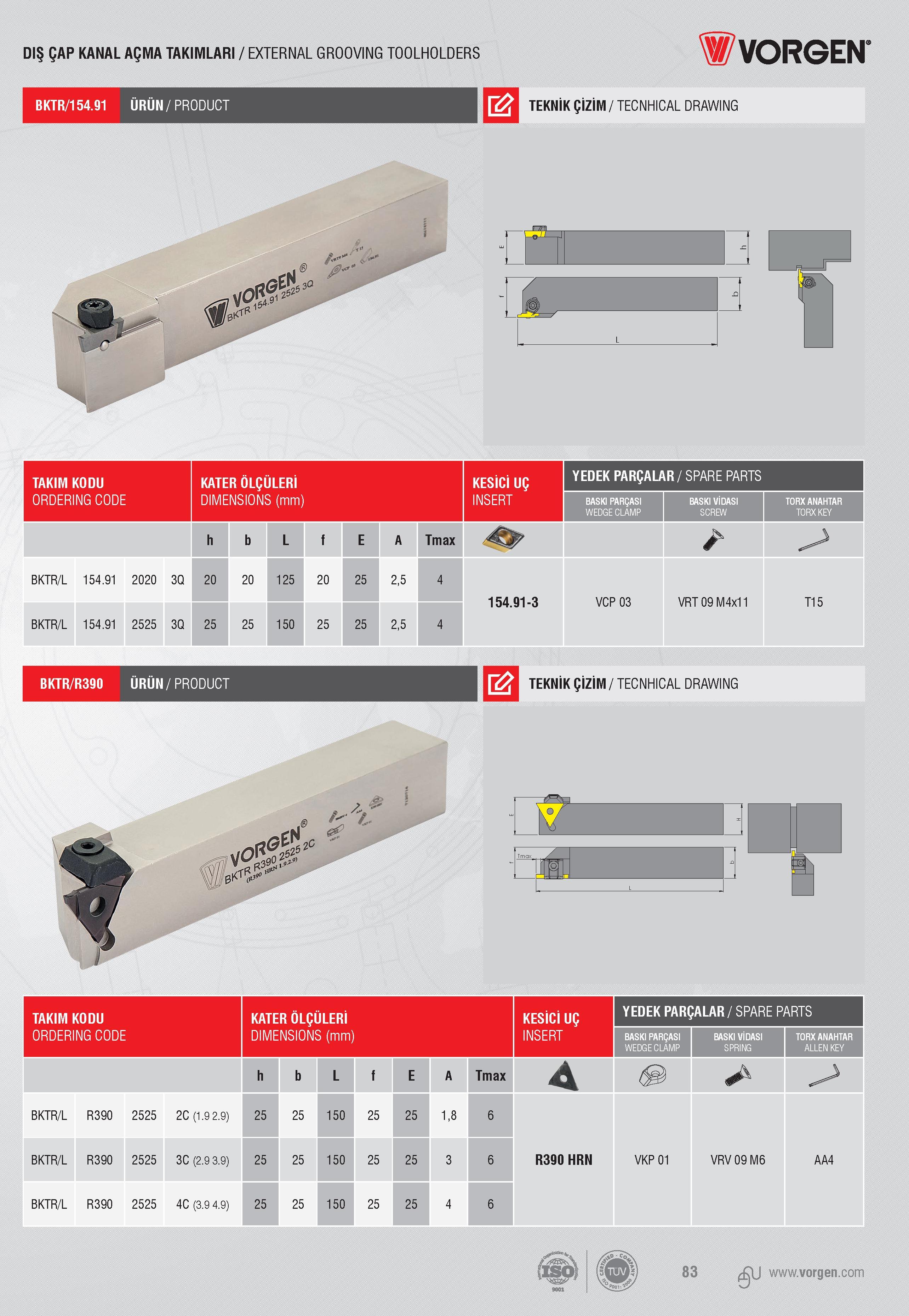

DIŞ ÇAP KANAL AÇMA TAKIMLARI / EXTERNAL GROOVING TOOLHOLDERS Vorgen BKTR/154.91 ÜRÜN/ PRODUCT TEKNİK ÇİZİM / TECNHICAL DRAWING = =T TAKIM KODU ORDERING CODE Код для заказа инструмента KATER ÖLÇÜLERİ DIMENSIONS (mm) Размеры указаны в мм h b L f E A Tmax BKTR/L 154.91 2020 3Q 20 20 125 20 25 2,5 4 BKTR/L 154.91 2525 3Q 25 25 150 25 25 2,5 4 154.91-3 YEDEK PARÇALAR/SPARE PARTS BASKI PARÇASI WEDGE CLAMP BASKI VİDASI SCREW TORX ANAHTAR TORX KEY > 1 VCP 03 VRT 09 M 4x11 T15 BKTR/R390 ÜRÜN/PRODUCT TEKNİK ÇİZİM / TECNHICAL DRAWING TAKIM KODU KATER ÖLÇÜLERİ YEDEK PARÇALAR / SPARE PARTS Запасные части к сборному инструменту ORDERING CODE Код для заказа инструмента DIMENSIONS (mm) Размеры указаны в мм BASKI PARÇASI WEDGE CLAMP BASKI VİDASI SPRING TORX ANAHTAR ALLEN KEY h b L f E A Tmax A 0 BKTR/L R390 2525 2C (1.9 2.9) 25 25 150 25 25 1,8 6 BKTR/L R390 2525 3C (2.9 3.9) 25 25 150 25 25 3 6 R390 HRN VKP01 VRV09M6 AA4 BKTR/L R390 2525 4C (3.9 4.9) 25 25 150 25 25 4 6
