VORGEN | Каталог VORGEN 2018 Инструмент металлорежущий с СРП (Всего 169 стр.) |
|||||

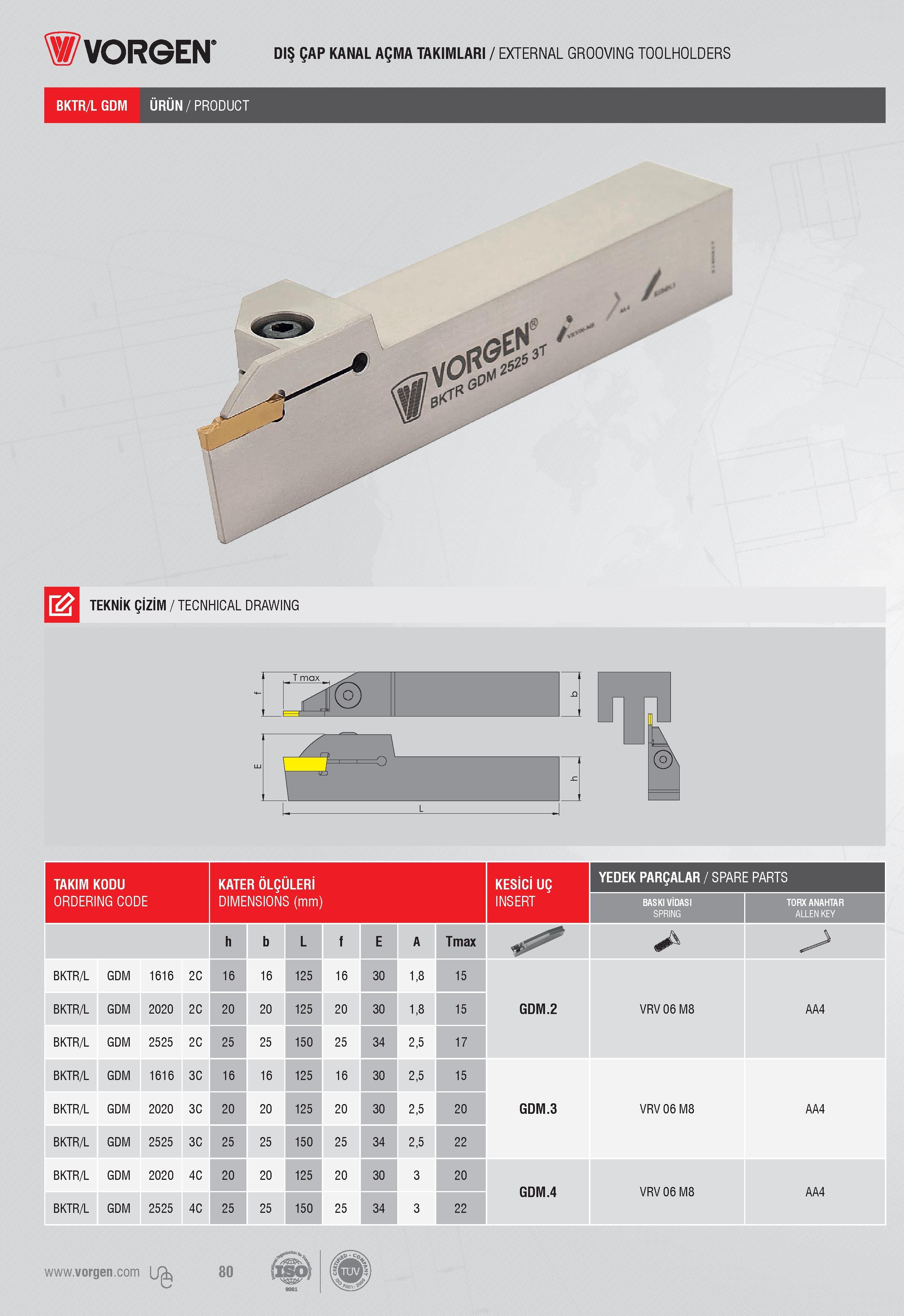

78 Каталог VORGEN 2018 Металлорежущий инструмент с режущими сменными пластинами Стр.78 |
|||||
Каталог VORGEN 2018 Инструмент металлорежущий Стр. 78 0078 Lab2u Vorgen DIŞ ÇAP KANAL AÇMA TAKIMLARI / EXTERNAL GROOVING TOOLHOLDERS BKTR/L GDM URUN / PRODUCT TEKNİK ÇİZİM / TECNHICAL DRAWING 1 T max 1 1 rlfe) n ’ TAKIM KODU KATER ÖLÇÜLERİ KESİCİ UÇ YEDEK PARÇALAR / SPARE PARTS Запасные части к сборному инструменту ORDERING CODE Код для заказа инструмента DIMENSIONS (mm) Размеры указаны в мм INSERT BASKI VİDASI SPRING TORX ANAHTAR ALLEN KEY h b L f E A Tmax > BKTR/L GDM 1616 2C 16 16 125 16 30 1,8 15 BKTR/L GDM 2020 2C 20 20 125 20 30 1,8 15 GDM.2 VRV 06 M8 AA4 BKTR/L GDM 2525 2C 25 25 150 25 34 2,5 17 BKTR/L GDM 1616 3C 16 16 125 16 30 2,5 15 BKTR/L GDM 2020 3C 20 20 125 20 30 2,5 20 GDM.3 VRV 06 M8 AA4 BKTR/L GDM 2525 3C 25 25 150 25 34 2,5 22 BKTR/L GDM 2020 4C 20 20 125 20 30 3 20 GDM.4 VRV 06 M8 AA4 BKTR/L GDM 2525 4C 25 25 150 25 34 3 22 80 |
|||||
