61 Каталог VORGEN 2018 Металлорежущий инструмент с режущими сменными пластинами Стр.61

Каталог VORGEN 2018 Инструмент металлорежущий Стр. 61 0061 Lab2u

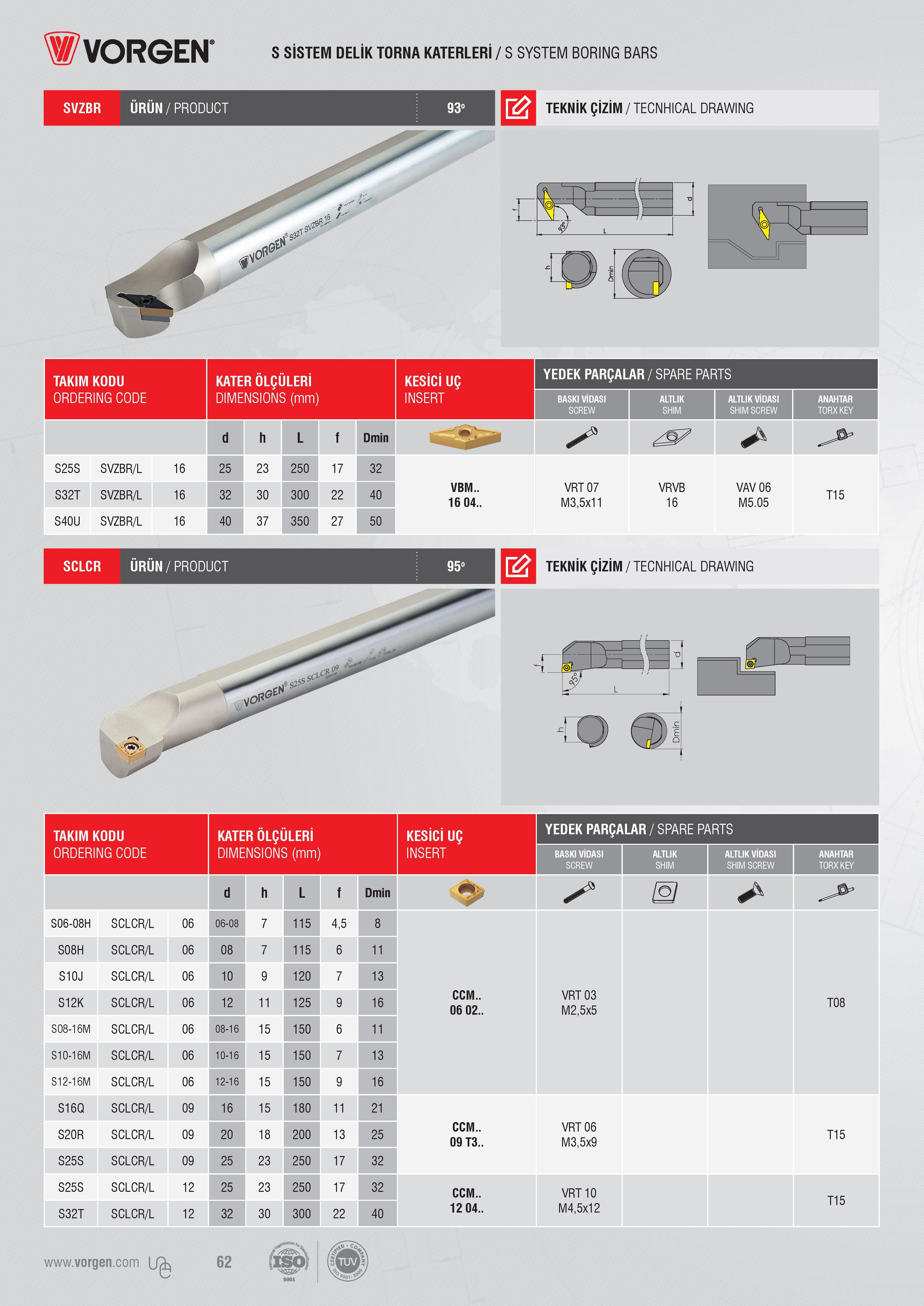

WVORGEN- SVZBR ÜRÜN/PRODUCT S SİSTEM DELİK TORNA KATERLERİ / S SYSTEM BORING BARS TEKNİK ÇİZİM / TECNHICAL DRAWING 93° J I TAKIM KODU KATER ÖLÇÜLERİ KESİCİ UÇ YEDEK PARÇALAR / SPARE PARTS Запасные части к сборному инструменту ORDERING CODE Код для заказа инструмента DIMENSIONS (mm) Размеры указаны в мм INSERT BASKI VİDASI ALTLIK ALTLIK VİDASI ANAHTAR SCREW SHIM SCREW TORXKEY d h L f Dmin BS r3aı X S25S SVZBR/L 16 25 23 250 17 32 S32T SVZBR/L 16 32 30 300 22 40 VBM.. 16 04.. VRT 07 M3,5x11 VRVB 16 VAV 06 M5.05 T15 S40U SVZBR/L 16 40 37 350 27 50 TEKNİK ÇİZİM / TECNHICAL DRAWING I I I 3 jL -J f L TAKIM KODU KATER ÖLÇÜLERİ KESİCİ UÇ YEDEK PARÇALAR / SPARE PARTS Запасные части к сборному инструменту ORDERING CODE Код для заказа инструмента DIMENSIONS (mm) Размеры указаны в мм INSERT BASKI VİDASI SCREW ALTLIK SHIM ALTLIK VİDASI SHIM SCREW ANAHTAR TORXKEY d h L f Dmin & 1° S06-08H SCLCR/L 06 06-08 7 115 4,5 8 S08H SCLCR/L 06 08 7 115 6 11 S10J SCLCR/L 06 10 9 120 7 13 S12K SCLCR/L 06 12 11 125 9 16 CCM.. 06 02.. VRT 03 M2,5x5 T08 S08-16M SCLCR/L 06 08-16 15 150 6 11 S10-16M SCLCR/L 06 10-16 15 150 7 13 S12-16M SCLCR/L 06 12-16 15 150 9 16 S16Q SCLCR/L 09 16 15 180 11 21 S20R SCLCR/L 09 20 18 200 13 25 CCM.. 09 T3.. VRT 06 M3,5x9 T15 S25S SCLCR/L 09 25 23 250 17 32 S25S SCLCR/L 12 25 23 250 17 32 CCM.. VRT 10 T15 S32T SCLCR/L 12 32 30 300 22 40 12 04.. M4,5x12 62 fiso
