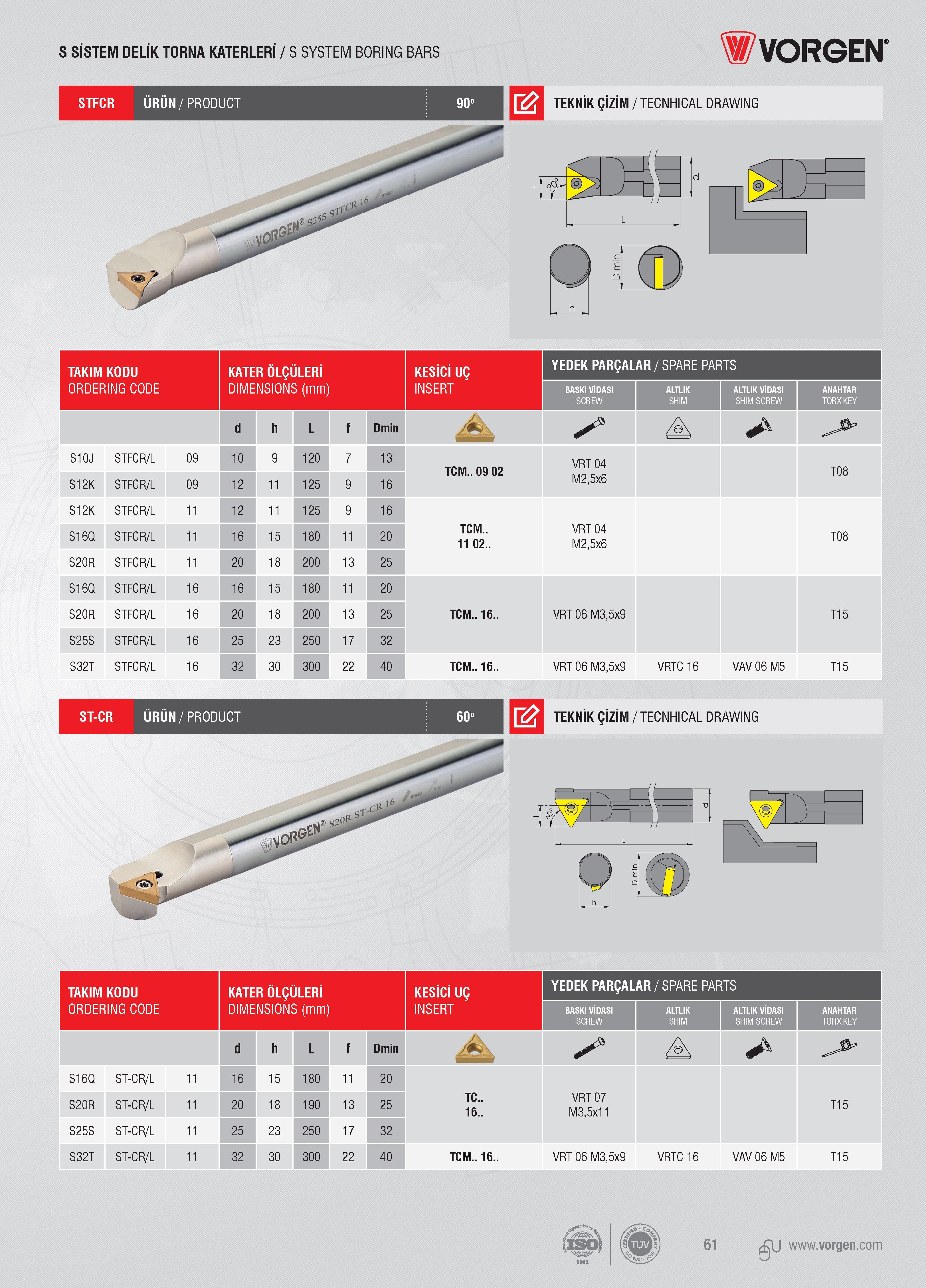

S SİSTEM DELİK TORNA KATERLERİ / S SYSTEM BORING BARS Vorgen STFCR ÜRÜN/PRODUCT 90° M TAKIM KODU ORDERING CODE Код для заказа инструмента TEKNİK ÇİZİM / TECNHICAL DRAWING KATER ÖLÇÜLERİ DIMENSIONS (mm) Размеры указаны в мм YEDEK PARÇALAR / SPARE PARTS Запасные части к сборному инструменту BASKI VİDASI SCREW ALTLIK VİDASI SHIM SCREW d h L f Dmin A /o\ S10J STFCR/L 09 10 9 120 7 13 TCM.. 09 02 VRT 04 T08 S12K STFCR/L 09 12 11 125 9 16 M2,5x6 S12K STFCR/L 11 12 11 125 9 16 S16Q STFCR/L 11 16 15 180 11 20 TCM.. 11 02.. VRT 04 M2,5x6 T08 S20R STFCR/L 11 20 18 200 13 25 S16Q STFCR/L 16 16 15 180 11 20 S20R STFCR/L 16 20 18 200 13 25 TCM.. 16.. VRT 06 M3,5x9 T15 S25S STFCR/L 16 25 23 250 17 32 S32T STFCR/L 16 32 30 300 22 40 TCM.. 16.. VRT 06 M3,5x9 VRTC 16 VAV 06 M5 T15 ÜRÜN/PRODUCT TEKNİK ÇİZİM / TECNHICAL DRAWING ISO TAKIM KODU KATER ÖLÇÜLERİ Ç YEDEK PARÇALAR / SPARE PARTS Запасные части к сборному инструменту ORDERING CODE Код для заказа инструмента DIMENSIONS (mm) Размеры указаны в мм BASKI VİDASI SCREW llBBi ALTLIK VİDASI SHIM SCREW ANAHTAR TORX KEY d h L f Dmin X /o\ S16Q ST-CR/L 11 16 15 180 11 20 S20R ST-CR/L 11 20 18 190 13 25 TC.. 16.. VRT 07 M3,5x11 T15 S25S ST-CR/L 11 25 23 250 17 32 S32T ST-CR/L 11 32 30 300 22 40 TCM.. 16.. VRT 06 M3,5x9 VRTC 16 VAV 06 M5 T15 61
