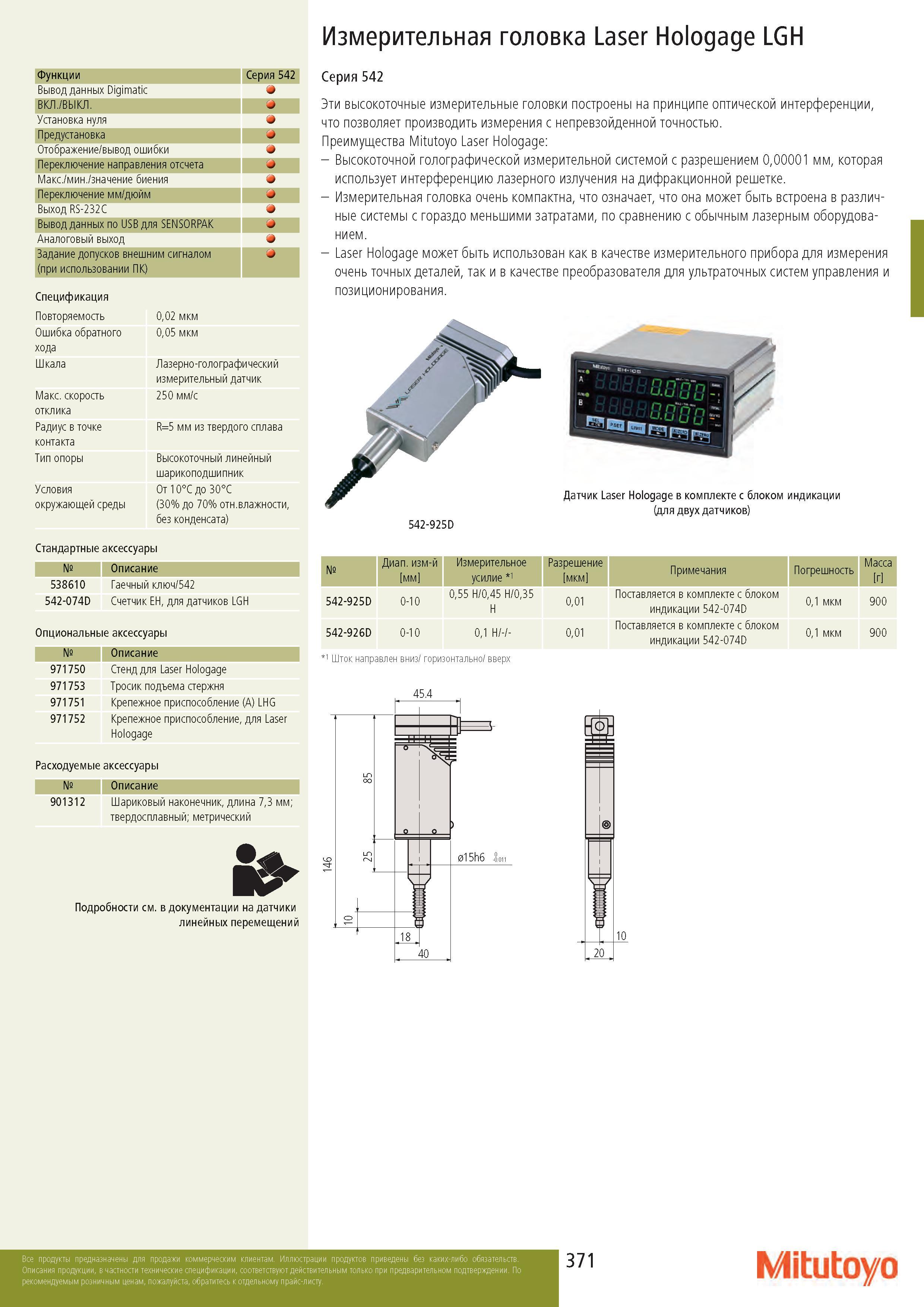

Измерительная головка Laser Hologage LGH Функции Серия 542 Вывод данных Digimatic ВКЛ./ВЫКЛ. Установка нуля Предустановка j Отображение/вывод ошибки Переключение направления отсчета j Макс./мин./значение биения Переключение мм/дюйм j Выход RS-232C Вывод данных по USB для SENSORPAK j Аналоговый выход Задание допусков внешним сигналом j (при использовании ПК) Спецификация Повторяемость 0,02 мкм Ошибка обратного 0,05 мкм хода Шкала Лазерно-голографический измерительный датчик Макс. скорость 250 мм/с отклика Радиус в точке R=5 мм из твердого сплава контакта Тип опоры Высокоточный линейный шарикоподшипник Условия От 10°С до 30°C окружающей среды (30% до 70% отн.влажности, без конденсата) Стандартные аксессуары № Описание 538610 Гаечный ключ/542 542-074D Счетчик EH, для датчиков LGH Опциональные аксессуары № Описание 971750 Стенд для Laser Hologage 971753 Тросик подъема стержня 971751 Крепежное приспособление (A) LHG 971752 Крепежное приспособление, для Laser Hologage Расходуемые аксессуары № Описание 901312 Шариковый наконечник, длина 7,3 мм; твердосплавный; метрический Подробности см. в документации на датчики линейных перемещений Серия 542 Эти высокоточные измерительные головки построены на принципе оптической интерференции, что позволяет производить измерения с непревзойденной точностью. Преимущества Mitutoyo Laser Hologage: - Высокоточной голографической измерительной системой с разрешением 0,00001 мм, которая использует интерференцию лазерного излучения на дифракционной решетке. - Измерительная головка очень компактна, что означает, что она может быть встроена в различные системы с гораздо меньшими затратами, по сравнению с обычным лазерным оборудованием. - Laser Hologage может быть использован как в качестве измерительного прибора для измерения очень точных деталей, так и в качестве преобразователя для ультраточных систем управления и позиционирования. 542-925D Датчик Laser Hologage в комплекте с блоком индикации (для двух датчиков) № Диапазон измерений мм Измерительное усилие 41 Разрешение мкм Примечания Погрешность Масса г 542-925D 0-10 0,55 H/0,45 H/0,35 H 0,01 Поставляется в комплекте с блоком индикации 542-074D 0,1 мкм 900 542-926D 0-10 0,1 H/-/- 0,01 Поставляется в комплекте с блоком индикации 542-074D 0,1 мкм 900 11 Шток направлен вниз/ горизонтально/ вверх 45.4 10 20 Mitutoyo
