369 Каталог MITUTOYO 2017 Инструмент измерительный и приборы контрольно-измерительные Стр.369

Каталог MITUTOYO 2017 Инструмент измерительный Стр. 369 0369 Lab2u

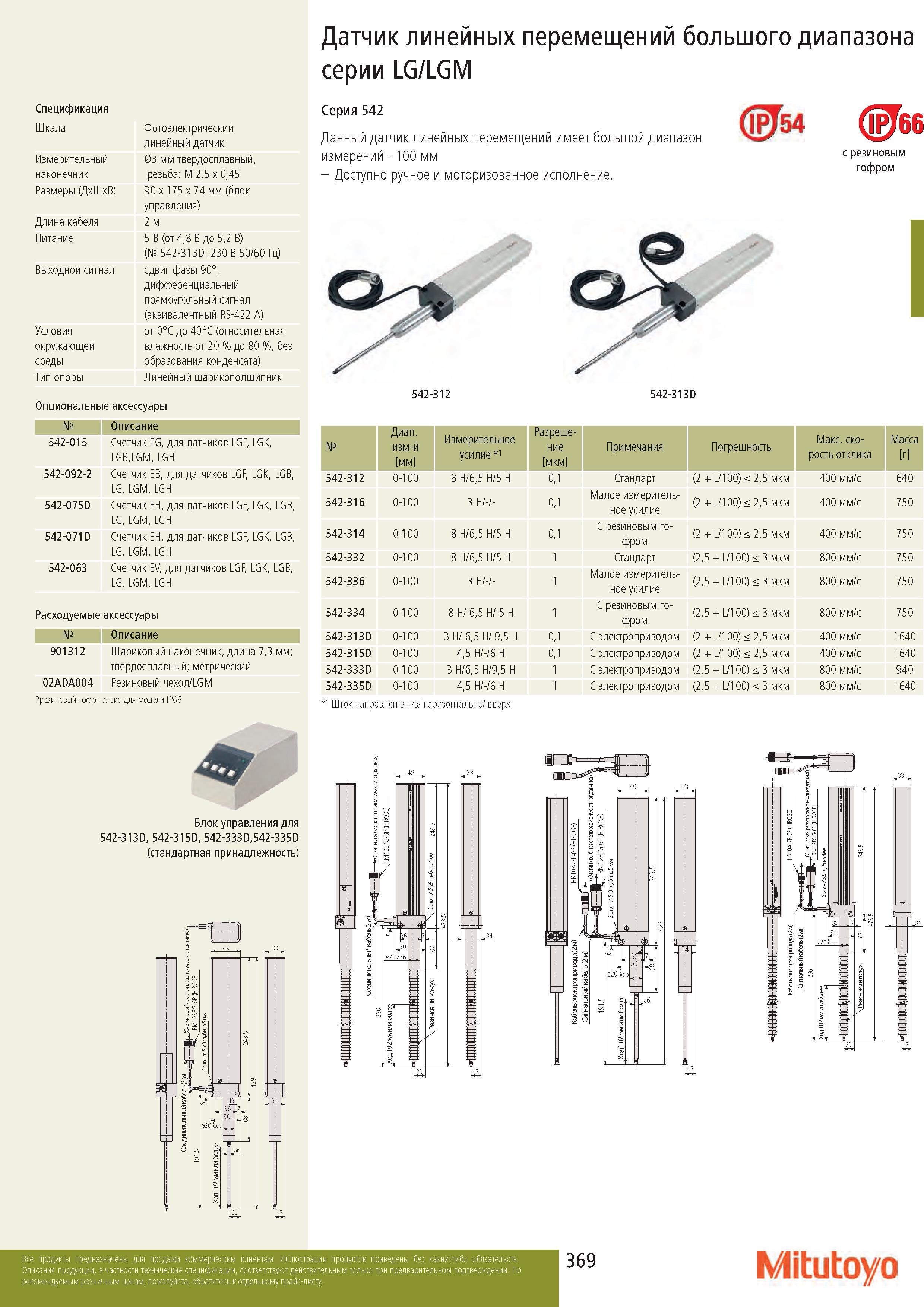

Датчик линейных перемещений большого диапазона серии LG/LGM Спецификация Шкала Фотоэлектрический линейный датчик Измерительный 03 мм твердосплавный, наконечник резьба: M 2,5 х 0,45 Размеры (ДхШхВ) 90 x 175 x 74 мм (блок управления) Длина кабеля 2 м Питание 5 В (от 4,8 В до 5,2 В) (№ 542-31 3D: 230 В 50/60 Гц) Выходной сигнал сдвиг фазы 90°, дифференциальный прямоугольный сигнал (эквивалентный RS-422 A) Условия от 0°С до 40°С (относительная окружающей влажность от 20 % до 80 %, без среды образования конденсата) Тип опоры Линейный шарикоподшипник Опциональные аксессуары № Описание 542-015 Счетчик EG, для датчиков LGF, LGK, LGB,LGM, LGH 542-092-2 Счетчик EB, для датчиков LGF, LGK, LGB, LG, LGM, LGH 542-075D Счетчик EH, для датчиков LGF, LGK, LGB, LG, LGM, LGH 542-071D Счетчик EH, для датчиков LGF, LGK, LGB, LG, LGM, LGH 542-063 Счетчик EV, для датчиков LGF, LGK, LGB, LG, LGM, LGH Расходуемые аксессуары № Описание 901312 02ADA004 Шариковый наконечник, длина 7,3 мм; твердосплавный; метрический Резиновый чехол/LGM Ррезиновый гофр только для модели IP66 Блок управления для 542-313D, 542-315D, 542-333D,542-335D (стандартная принадлежность) Серия 542 Данный датчик линейных перемещений имеет большой диапазон измерений - 100 мм - Доступно ручное и моторизованное исполнение. (054 <066 с резиновым гофром 542-312 542-313D № Диапазон измерений мм Измерительное усилие 41 Разреше- ние мкм Примечания Погрешность Макс. скорость отклика Масса г 542-312 0-100 8 H/6,5 H/5 H 0,1 Стандарт (2 + L/100) < 2,5 мкм 400 мм/с 64( 542-316 0-100 3 H/-/- 0,1 Малое измерительное усилие (2 + L/100) < 2,5 мкм 400 мм/с 75( 542-314 0-100 8 H/6,5 H/5 H 0,1 С резиновым гофром (2 + L/100) < 2,5 мкм 400 мм/с 750 542-332 0-100 8 H/6,5 H/5 H 1 Стандарт (2,5 + L/100) < 3 мкм 800 мм/с 750 542-336 0-100 3 H/-/- 1 Малое измерительное усилие (2,5 + L/100) < 3 мкм 800 мм/с 750 542-334 0-100 8 H/ 6,5 H/ 5 H 1 С резиновым гофром (2,5 + L/100) < 3 мкм 800 мм/с 750 542-313D 0-100 3 H/ 6,5 H/ 9,5 H 0,1 С электроприводом (2 + L/100) < 2,5 мкм 400 мм/с 164 0 542-315D 0-100 4,5 H/-/6 H 0,1 С электроприводом (2 + L/100) < 2,5 мкм 400 мм/с 164 0 542-333D 0-100 3 H/6,5 H/9,5 H 1 С электроприводом (2,5 + L/100) < 3 мкм 800 мм/с 940 542-335D 0-100 4,5 H/-/6 H 1 С электроприводом (2,5 + L/100) < 3 мкм 800 мм/с 164 0 1 Шток направлен вниз/ горизонтально/ вверх 369 Mitutoyo 33 34 3 4 1/
