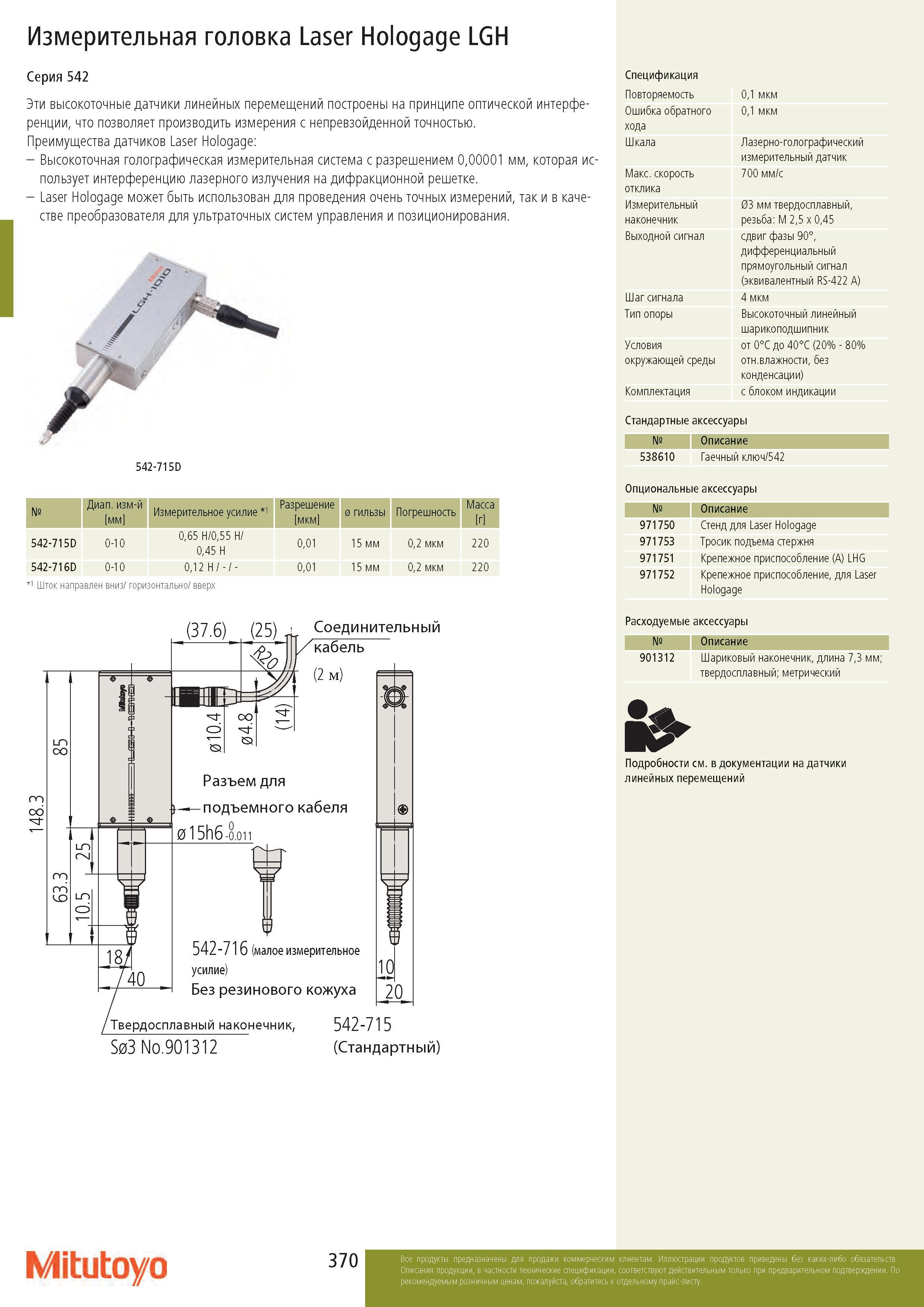

Измерительная головка Laser Hologage LGH Серия 542 Эти высокоточные датчики линейных перемещений построены на принципе оптической интерференции, что позволяет производить измерения с непревзойденной точностью. Преимущества датчиков Laser Hologage: - Высокоточная голографическая измерительная система с разрешением 0,00001 мм, которая использует интерференцию лазерного излучения на дифракционной решетке. - Laser Hologage может быть использован для проведения очень точных измерений, так и в качестве преобразователя для ультраточных систем управления и позиционирования. 542-715D № Диапазон измерений мм Измерительное усилие 41 Разрешение мкм Диаметр гильзы Погрешность Масса г 542-715D 0-10 0,65 H/0,55 Н/ 0,45 H 0,01 15 мм 0,2 мкм 220 542-716D 0-10 0,12 H / - / - 0,01 15 мм 0,2 мкм 220 Шток направлен вниз/ горизонтально/ вверх (37 6) (25) tL Соединительный ' /кабель -шш о оо о (2 м) Разъем для подъемного кабеля 015h6-o.oii 542-716 (малое измерительное усилие) Без резинового кожуха 10 20 Твердосплавный наконечник, S03 No.901 312 542-715 (Стандартный) Спецификация Повторяемость 0,1 мкм Ошибка обратного 0,1 мкм хода Шкала Лазерно-голографический измерительный датчик Макс. скорость 700 мм/с отклика Измерительный 03 мм твердосплавный, наконечник резьба: M 2,5 x 0,45 Выходной сигнал сдвиг фазы 90°, дифференциальный прямоугольный сигнал (эквивалентный RS-422 A) Шаг сигнала 4 мкм Тип опоры Высокоточный линейный шарикоподшипник Условия от 0°С до 40°C (20% - 80% окружающей среды отн.влажности, без конденсации) Комплектация с блоком индикации Стандартные аксессуары № Описание 538610 Гаечный ключ/542 Опциональные аксессуары № Описание 971750 971753 971751 971752 Расходуемые Стенд для Laser Hologage Тросик подъема стержня Крепежное приспособление (A) LHG Крепежное приспособление, для Laser Hologage аксессуары № Описание 901312 Шариковый наконечник, длина 7,3 мм; твердосплавный; метрический ШНУ Подробности см. в документации на датчики линейных перемещений Mitutoyo
