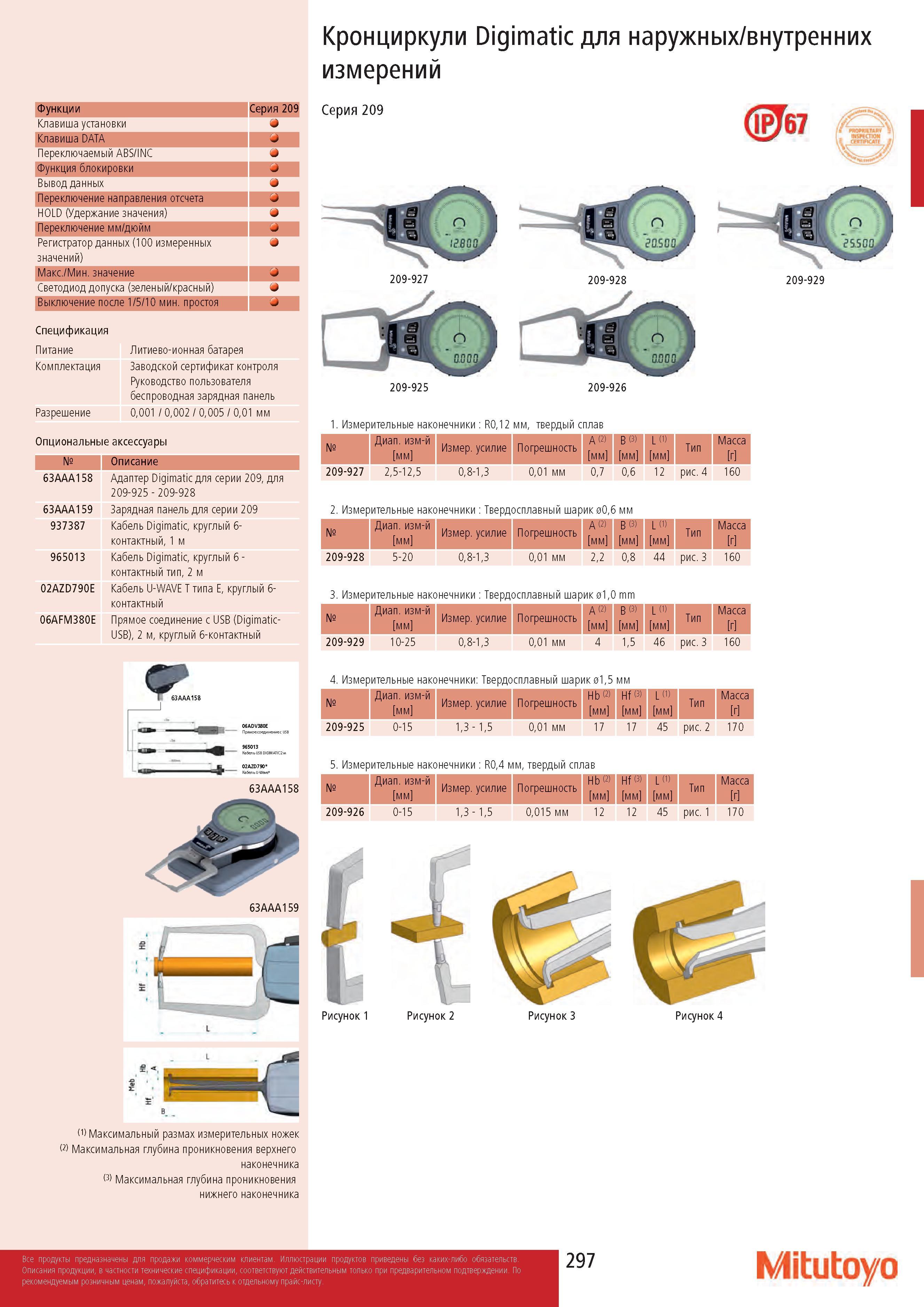

297 Каталог MITUTOYO 2017 Инструмент измерительный и приборы контрольно-измерительные Стр.297

Каталог MITUTOYO 2017 Инструмент измерительный Стр. 297 0297 Lab2u

Функции Серия 209 Клавиша установки Клавиша DATA J Переключаемый ABS/INC Функция блокировки J Вывод данных j Переключение направления отсчета J HOLD (Удержание значения) Переключение мм/дюйм J Регистратор данных (100 измеренных j значений) Макс./Мин. значение J Светодиод допуска (зеленый/красный) Выключение после 1/5/10 мин. простоя J Спецификация Питание Комплектация Разрешение Опциональные аксессуары Литиево-ионная батарея Заводской сертификат контроля Руководство пользователя беспроводная зарядная панель 0,001 / 0,002 / 0,005 / 0,01 мм № Описание 63AAA158 Адаптер Digimatic для серии 209, для 209-925 - 209-928 63AAA159 Зарядная панель для серии 209 937387 Кабель Digimatic, круглый 6-контактный, 1 м 965013 Кабель Digimatic, круглый 6 -контактный тип, 2 м 02AZD790E Кабель U-WAVE T типа E, круглый 6-контактный 06AFM380E Прямое соединение с USB (Digimatic-USB), 2 м, круглый 6-контактный -4 63AAA158 I1) Максимальный размах измерительных ножек <2> Максимальная глубина проникновения верхнего наконечника |3) Максимальная глубина проникновения нижнего наконечника Кронциркули Digimatic для наружных/внутренних измерений Серия 209 (1£Гб7 ffi яюмяику МРКТЮМ СПЛПСДП 1. Измерительные наконечники : R0,12 мм, твердый сплав № Диапазон измерений мм Измерительное усилие Погрешность A И мм B (3) мм L (1) мм Тип Масса г 209-927 2,5-12,5 0,8-1,3 0,01 мм 0,7 0,6 12 рис. 4 160 2. Измерительные наконечники : Твердосплавный шарик 00,6 мм № Диапазон измерений мм Измерительное усилие Погрешность A И мм B (3) мм L (1) мм Тип Масса г 209-928 5-20 0,8-1,3 0,01 мм 2,2 0,8 44 рис. 3 160 3. Измерительные наконечники : Твердосплавный шарик 01,0 mm № Диапазон измерений мм Измерительное усилие Погрешность A (3 мм B (3) мм L (1) мм Тип Масса г 209-929 10-25 0,8-1,3 0,01 мм 4 1,5 46 рис. 3 160 4. Измерительные наконечники: Твердосплавный шарик 01,5 мм № Диапазон измерений мм Измерительное усилие Погрешность Hb (2) мм Hf а мм L (1) мм Тип Масса г 209-925 0-15 1,3 - 1,5 0,01 мм 17 17 45 рис. 2 170 5. Измерительные наконечники : R0,4 мм, твердый сплав Рисунок 1 Рисунок 2 Рисунок 3 Рисунок 4 № Диапазон измерений мм Измерительное усилие Погрешность Hb (2 мм Hf И мм L (1) мм Тип Масса г 209-926 0-15 1,3 - 1,5 0,015 мм 12 12 45 рис. 1 170 297 Mitutoyo 06ADV380E Прямое соединение с USE 965013 Кабель USE Digimatic 2 м 02AZD790 Кабель U-Wavt
