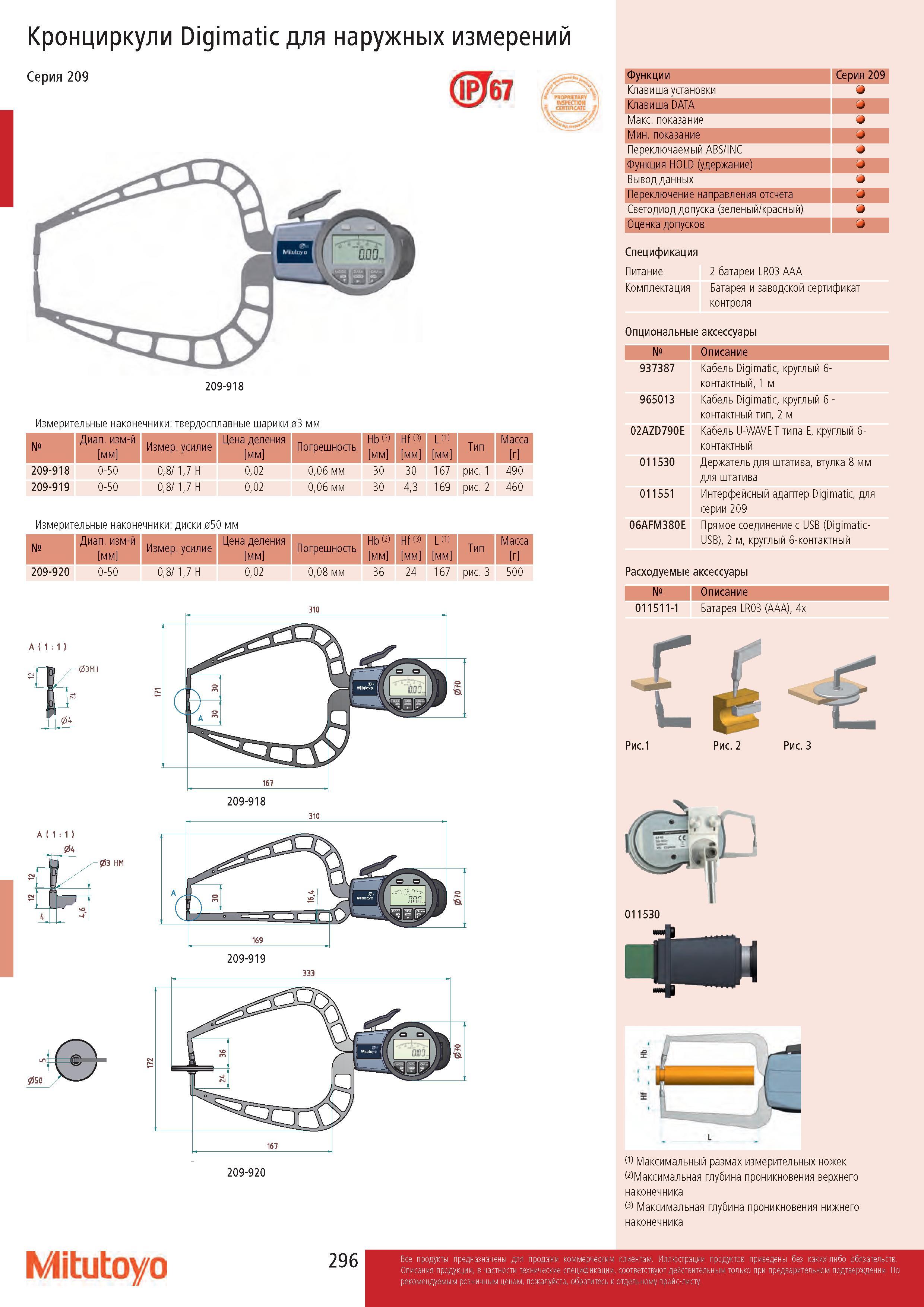

Кронциркули Digimatic для наружных измерений Серия 209 <| Гб7 / гяомятму 5\ L янспом Г Т1П|1ЛЧ ’ 209-918 Измерительные наконечники: твердосплавные шарики 03 мм № Диапазон измерений мм Измерительное усилие Цена деления мм Погрешность Hb (2) мм Hf (Я мм L (1 мм Тип Масса г 209-918 0-50 0,8/ 1,7 Н 0,02 0,06 мм 30 30 167 рис. 1 490 209-919 0-50 0,8/ 1,7 Н 0,02 0,06 мм 30 4,3 169 рис. 2 460 Измерительные наконечники: диски 050 мм № Диапазон измерений мм Измерительное усилие Цена деления мм Погрешность Hb (2) мм Hf (Я мм L (1 мм Тип Масса г 209-920 0-50 0,8/ 1,7 Н 0,02 0,08 мм 36 24 167 рис. 3 500 A I 1 : 1 ) 03MH A ( 1 : 1 ) Функции Клавиша установки Клавиша DATA Макс. показание Мин. показание Переключаемый ABS/INC Функция HOLD (удержание) Вывод данных Переключение направления отсчета Светодиод допуска (зеленый/красный) Оценка допусков Серия 209 Спецификация Питание 2 батареи LR03 AAA Комплектация Батарея и заводской сертификат контроля Опциональные аксессуары № Описание 937387 Кабель Digimatic, круглый 6- контактный, 1 м 965013 Кабель Digimatic, круглый 6 - контактный тип, 2 м 02AZD790E Кабель U-WAVE T типа E, круглый 6- контактный 011530 Держатель для штатива, втулка 8 мм для штатива 011551 Интерфейсный адаптер Digimatic, для серии 209 06AFM380E Прямое соединение с USB (Digimatic- USB), 2 м, круглый 6-контактный Расходуемые аксессуары № Описание 011511-1 Батарея LR03 (AAA), 4х Рис.1 Рис. 2 Рис. 3 И Максимальный размах измерительных ножек <2>Максимальная глубина проникновения верхнего наконечника <3> Максимальная глубина проникновения нижнего наконечника Mitutoyo 296
