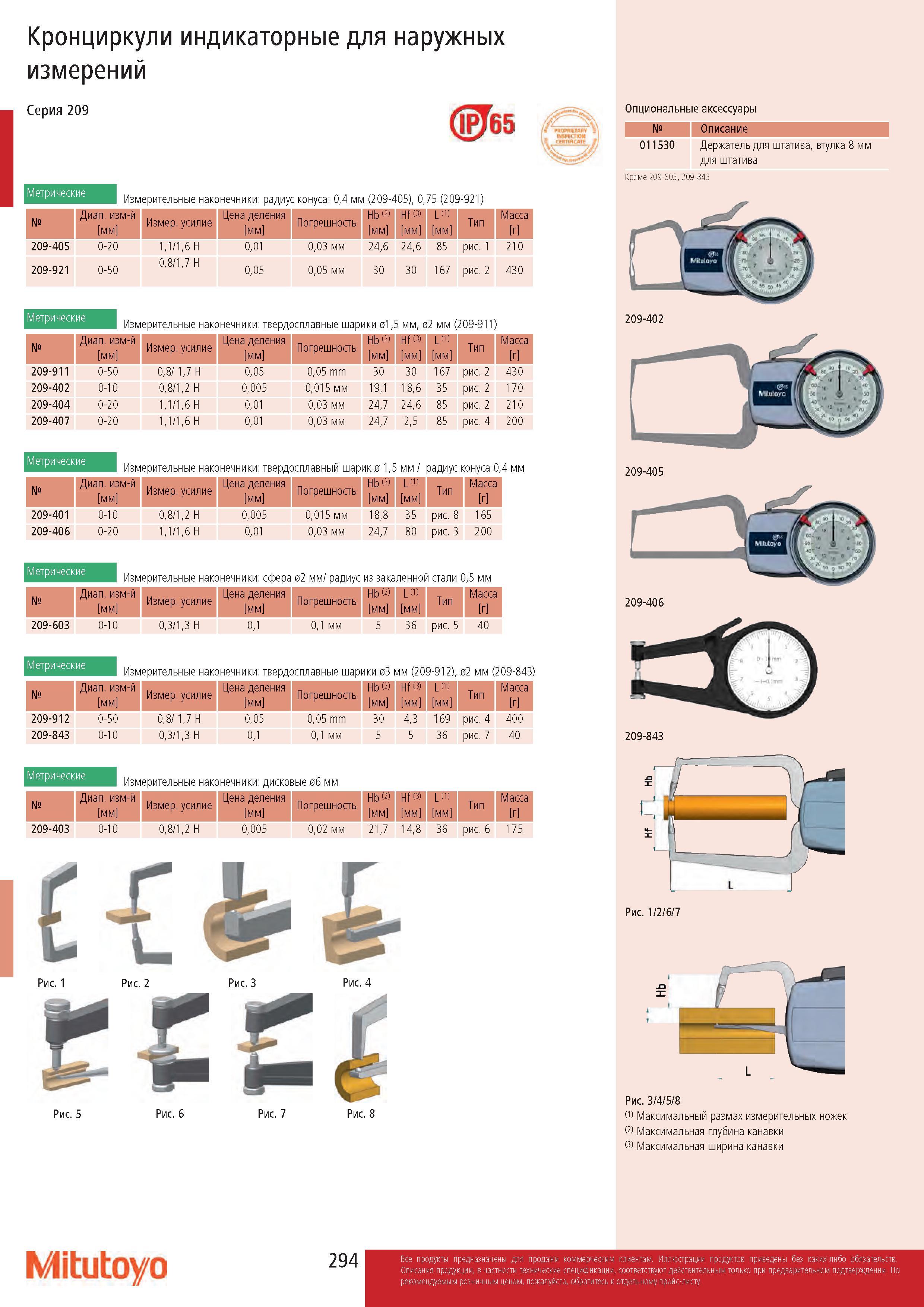

294 Каталог MITUTOYO 2017 Инструмент измерительный и приборы контрольно-измерительные Стр.294

Каталог MITUTOYO 2017 Инструмент измерительный Стр. 294 0294 Lab2u

Кронциркули индикаторные для наружных измерений Серия 209 Метрические (0 65 Опциональные аксессуары if яюматму \\ L ижпои II (ЯТПСДК Измерительные наконечники: радиус конуса: 0,4 мм (209-405), 0,75 (209-921) № Диапазон измерений мм Измерительное усилие Цена деления мм Погрешность Hb и мм Hf (Я мм L (1 мм Тип Масса г 209-405 0-20 1,1/1,6 H 0,01 0,03 мм 24,6 24,6 85 рис. 1 210 209-921 0-50 0,8/1,7 Н 0,05 0,05 мм 30 30 167 рис. 2 430 Метрические Измерительные наконечники: твердосплавные шарики 01,5 мм, 02 мм (209-911) № Диапазон измерений мм Измерительное усилие Цена деления мм Погрешность Hb и мм Hf (Я мм L (1 мм Тип Масса г 209-911 0-50 0,8/ 1,7 Н 0,05 0,05 mm 30 30 167 рис. 2 430 209-402 0-10 0,8/1,2 H 0,005 0,015 мм 19,1 18,6 35 рис. 2 170 209-404 0-20 1,1/1,6 H 0,01 0,03 мм 24,7 24,6 85 рис. 2 210 209-407 0-20 1,1/1,6 H 0,01 0,03 мм 24,7 2,5 85 рис. 4 200 Метрические Измерительные наконечники: твердосплавный шарик 0 1,5 мм / радиус конуса 0,4 мм № Диапазон измерений мм Измерительное усилие Цена деления мм Погрешность Hb и мм L (1 мм Тип Масса г 209-401 0-10 0,8/1,2 H 0,005 0,015 мм 18,8 35 рис. 8 165 209-406 0-20 1,1/1,6 H 0,01 0,03 мм 24,7 80 рис. 3 200 Метрические Измерительные наконечники: сфера 02 мм/ радиус из закаленной стали 0,5 мм № Диапазон измерений мм Измерительное усилие Цена деления мм Погрешность Hb и мм L (1 мм Тип Масса г 209-603 0-10 0,3/1,3 H 0,1 0,1 мм 5 36 рис. 5 40 Метрические Измерительные наконечники: твердосплавные шарики 03 мм (209-912), 02 мм (209-843) № Диапазон измерений мм Измерительное усилие Цена деления мм Погрешность Hb и мм Hf (3) мм L (1 мм Тип Масса г 209-912 0-50 0,8/ 1,7 Н 0,05 0,05 mm 30 4,3 169 рис. 4 400 209-843 0-10 0,3/1,3 H 0,1 0,1 мм 5 5 36 рис. 7 40 Метрические Измерительные наконечники: дисковые 06 мм № Диапазон измерений мм Измерительное усилие Цена деления мм Погрешность Hb (2) мм Hf (3) мм L (1 мм Тип Масса г 209-403 0-10 0,8/1,2 H 0,005 0,02 мм 21,7 14,8 36 рис. 6 175 Рис. 1 Рис. 2 Г Рис. 3 Рис. 4 Рис. 5 Рис. 6 Рис. 7 Рис. 8 № Описание 011530 Держатель для штатива, втулка 8 мм для штатива Кроме 209-603, 209-843 Рис. 1/2/6/7 Рис. 3/4/5/8 I1) Максимальный размах измерительных ножек И Максимальная глубина канавки <3> Максимальная ширина канавки Mitutoyo 294
