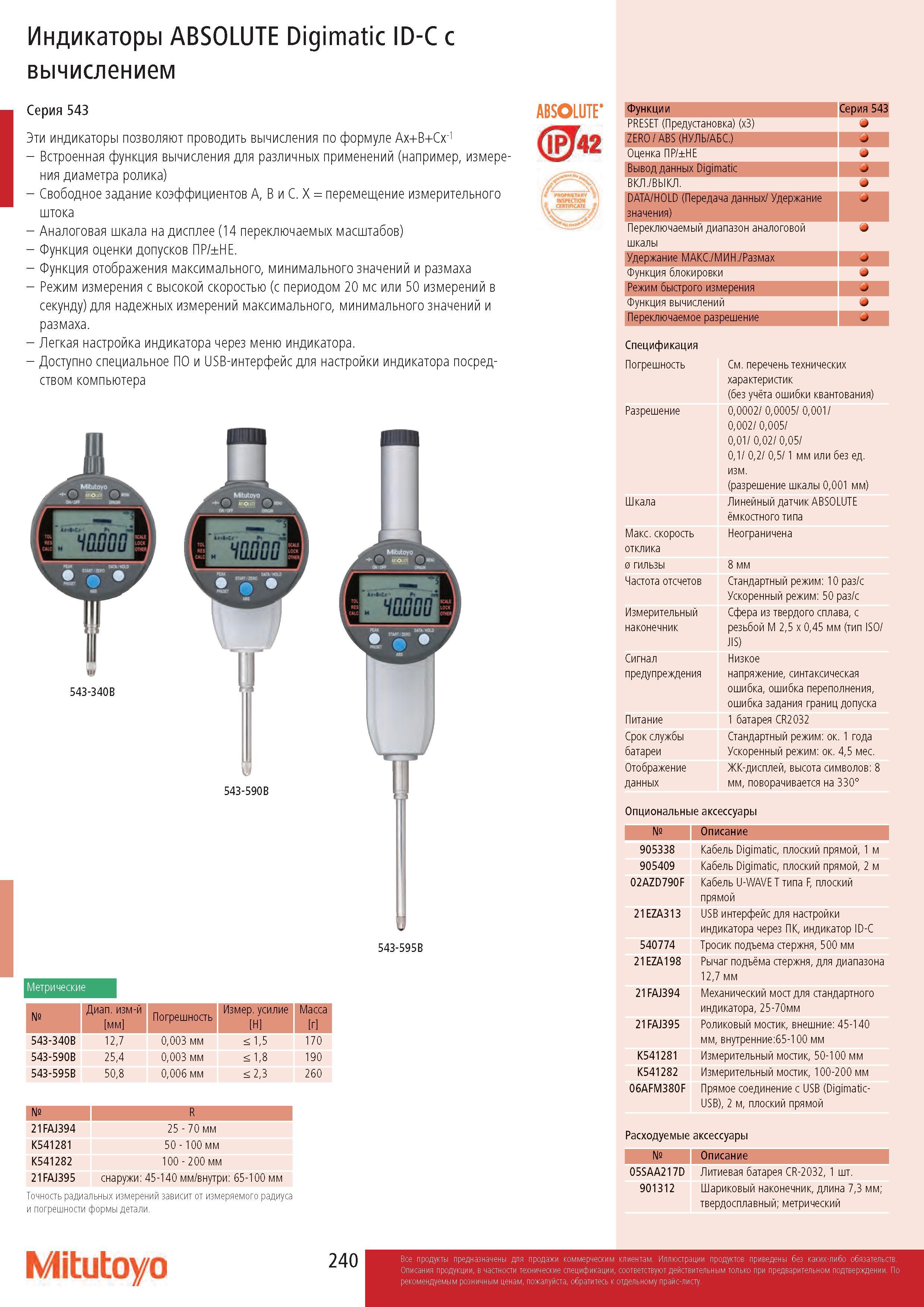

240 Каталог MITUTOYO 2017 Инструмент измерительный и приборы контрольно-измерительные Стр.240

Каталог MITUTOYO 2017 Инструмент измерительный Стр. 240 0240 Lab2u

Индикаторы ABSOLUTE Digimatic ID-C с вычислением Серия 543 Эти индикаторы позволяют проводить вычисления по формуле Ax+B+Cx-1 - Встроенная функция вычисления для различных применений (например, измерения диаметра ролика) - Свободное задание коэффициентов A, B и C. X = перемещение измерительного штока - Аналоговая шкала на дисплее (14 переключаемых масштабов) - Функция оценки допусков ПР/±НЕ. - Функция отображения максимального, минимального значений и размаха - Режим измерения с высокой скоростью (с периодом 20 мс или 50 измерений в секунду) для надежных измерений максимального, минимального значений и размаха. - Легкая настройка индикатора через меню индикатора. - Доступно специальное ПО и USB-интерфейс для настройки индикатора посредством компьютера ABSOLUTE 543-340B Метрические № Диапазон измерений мм Погрешность Измерительное усилие Н Масса г 543-340B 12,7 0,003 мм < 1,5 170 543-590B 25,4 0,003 мм < 1,8 190 543-595B 50,8 0,006 мм < 2,3 260 № R 21FAJ394 25 - 70 мм K541281 50 - 100 мм K541282 100 - 200 мм 21FAJ395 снаружи: 45-140 мм/внутри: 65-100 мм Точность радиальных измерений зависит от измеряемого радиуса и погрешности формы детали. Mitutoyo 240 Функции Серия 543 PRESET (Предустановка) (x3) ZERO / ABS (НУЛЬ/АБС.) Оценка ПР/±НЕ Вывод данных Digimatic ВКЛ./ВЫКЛ. DATA/HOLD (Передача данных/ Удержание значения) j Переключаемый диапазон аналоговой шкалы Удержание МАКС./МИН./Размах Функция блокировки Режим быстрого измерения Функция вычислений Переключаемое разрешение Спецификация Погрешность См. перечень технических характеристик (без учёта ошибки квантования) Разрешение 0,0002/ 0,0005/ 0,001/ 0,002/ 0,005/ 0,01/ 0,02/ 0,05/ 0,1/ 0,2/ 0,5/ 1 мм или без ед. изм. (разрешение шкалы 0,001 мм) Шкала Линейный датчик ABSOLUTE ёмкостного типа Макс. скорость Неограничена отклика Диаметр гильзы 8 мм Частота отсчетов Стандартный режим: 10 раз/с Ускоренный режим: 50 раз/с Измерительный Сфера из твердого сплава, с наконечник резьбой M 2,5 x 0,45 мм (тип ISO/ JIS) Сигнал Низкое предупреждения напряжение, синтаксическая ошибка, ошибка переполнения, ошибка задания границ допуска Питание 1 батарея CR2032 Срок службы Стандартный режим: ок. 1 года батареи Ускоренный режим: ок. 4,5 мес. Отображение ЖК-дисплей, высота символов: 8 данных мм, поворачивается на 330° Опциональные аксессуары № Описание 905338 Кабель Digimatic, плоский прямой, 1 м 905409 Кабель Digimatic, плоский прямой, 2 м 02AZD790F Кабель U-WAVE T типа F, плоский прямой 21EZA313 USB интерфейс для настройки индикатора через ПК, индикатор ID-C 540774 Тросик подъема стержня, 500 мм 21EZA198 Рычаг подъёма стержня, для диапазона 12,7 мм 21FAJ394 Механический мост для стандартного индикатора, 25-70мм 21FAJ395 Роликовый мостик, внешние: 45-140 мм, внутренние:65-100 мм K541281 Измерительный мостик, 50-100 мм K541282 Измерительный мостик, 100-200 мм 06AFM380F Прямое соединение с USB (Digimatic- USB), 2 м, плоский прямой Расходуемые аксессуары № Описание 05SAA217D Литиевая батарея CR-2032, 1 шт. 901312 Шариковый наконечник, длина 7,3 мм; твердосплавный; метрический
