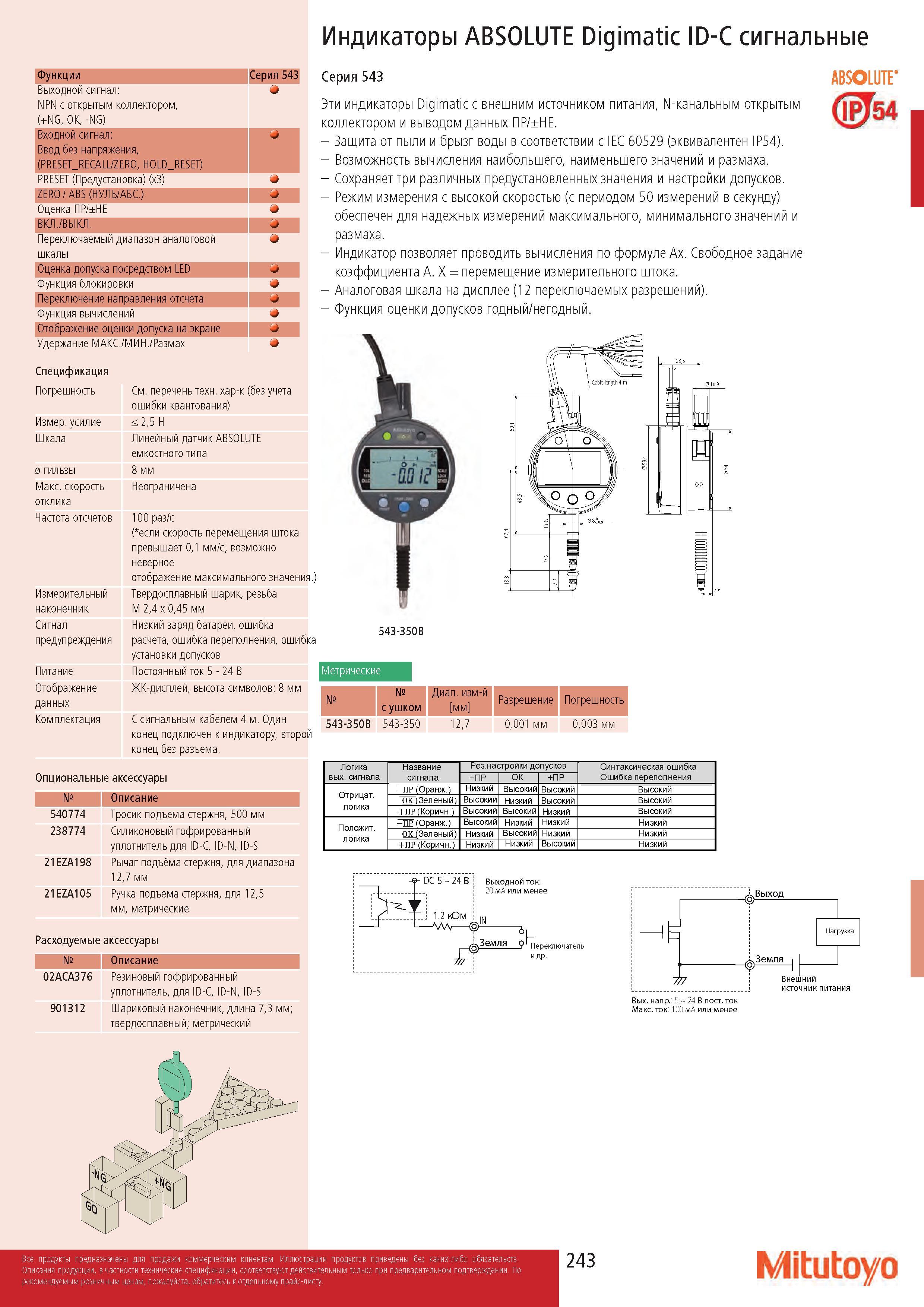

243 Каталог MITUTOYO 2017 Инструмент измерительный и приборы контрольно-измерительные Стр.243

Каталог MITUTOYO 2017 Инструмент измерительный Стр. 243 0243 Lab2u

Индикаторы ABSOLUTE Digimatic ID-C сигнальные Функции Серия 543 Выходной сигнал: NPN с открытым коллектором, (+NG, OK, -NG) Входной сигнал: Ввод без напряжения, (PRESET RECALL/ZERO, HOLD RESET) j PRESET (Предустановка) (x3) ZERO / ABS (НУЛЬ/АБС.) ' Оценка ПР/±НЕ ВКЛ./ВЫКЛ. ' Переключаемый диапазон аналоговой шкалы Оценка допуска посредством LED ' Функция блокировки Переключение направления отсчета ' Функция вычислений Отображение оценки допуска на экране Удержание МАКС./МИН./Размах Спецификация Погрешность См. перечень технических характеристик (без учета ошибки квантования) Измерительное усилие < 2,5 Н Серия 543 Эти индикаторы Digimatic с внешним источником питания, N-канальным открытым коллектором и выводом данных ПР/±НЕ. - Защита от пыли и брызг воды в соответствии с IEC 60529 (эквивалентен IP54). - Возможность вычисления наибольшего, наименьшего значений и размаха. - Сохраняет три различных предустановленных значения и настройки допусков. - Режим измерения с высокой скоростью (с периодом 50 измерений в секунду) обеспечен для надежных измерений максимального, минимального значений и размаха. - Индикатор позволяет проводить вычисления по формуле Ax. Свободное задание коэффициента A. X = перемещение измерительного штока. - Аналоговая шкала на дисплее (12 переключаемых разрешений). - Функция оценки допусков годный/негодный. ABSOLUTE (fi3j54 Шкала Диаметр гильзы Макс. скорость отклика Частота отсчетов Измерительный наконечник Сигнал предупреждения Питание Отображение данных Комплектация Линейный датчик ABSOLUTE емкостного типа 8 мм Неограничена 100 раз/с ( если скорость перемещения штока превышает 0,1 мм/с, возможно неверное отображение максимального значения.) Твердосплавный шарик, резьба M 2,4 x 0,45 мм Низкий заряд батареи, ошибка расчета, ошибка переполнения, ошибка установки допусков Постоянный ток 5 - 24 В ЖК-дисплей, высота символов: 8 мм С сигнальным кабелем 4 м. Один конец подключен к индикатору, второй конец без разъема. 543-350B Метрические № № с ушком Диапазон измерений мм Разрешение Погрешность 543-350B 543-350 12,7 0,001 мм 0,003 мм Опциональные аксессуары № Описание 540774 238774 21EZA198 21EZA105 Тросик подъема стержня, 500 мм Силиконовый гофрированный уплотнитель для ID-C, ID-N, ID-S Рычаг подъёма стержня, для диапазона 12,7 мм Ручка подъема стержня, для 12,5 мм, метрические Расходуемые аксессуары № Описание 02ACA376 901312 Резиновый гофрированный уплотнитель, для ID-C, ID-N, ID-S Шариковый наконечник, длина 7,3 мм; твердосплавный; метрический Логика вых. сигнала Название сигнала Рез.настройки допусков Синтаксическая ошибка Ошибка переполнения -ПР ОК +ПР Отрицат. логика -ПР (Оранж.) Низкий Высокий Высокий Высокий OK" (Зеленый) Высокий Низкий Высокий Высокий +ПР (Коричн.) Высокий Высокий Низкий Высокий Положит. логика -ПР (Оранж.) Высокий Низкий Низкий Низкий OK (Зеленый) Низкий Высокий Низкий Низкий +ПР (Коричн.) Низкий Низкий Высокий Низкий Выходной ток: 20 мА или менее 0)Земля 9 Переключатель и др. Вых. напр.: 5 24 В пост. ток Макс. ток: 100 мА или менее 243 Mitutoyo
