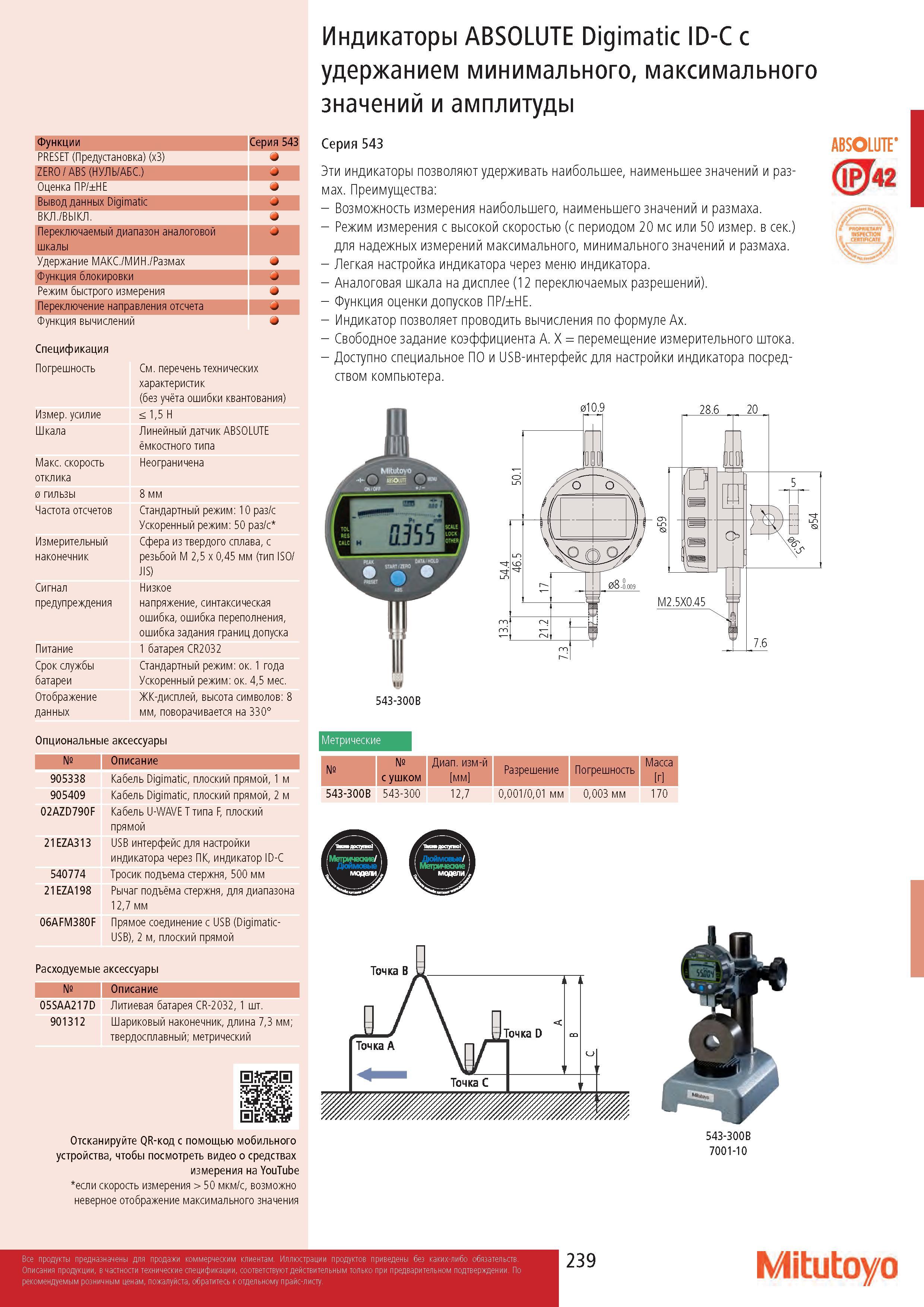

239 Каталог MITUTOYO 2017 Инструмент измерительный и приборы контрольно-измерительные Стр.239

Каталог MITUTOYO 2017 Инструмент измерительный Стр. 239 0239 Lab2u

Функции Серия 543 PRESET (Предустановка) (x3) ZERO / ABS (НУЛЬ/АБС.) Оценка ПР/±НЕ Вывод данных Digimatic ВКЛ./ВЫКЛ. Переключаемый диапазон аналоговой шкалы Удержание МАКС./МИН./Размах Функция блокировки Режим быстрого измерения Переключение направления отсчета Функция вычислений Спецификация Погрешность См. перечень технических характеристик (без учёта ошибки квантования) Измерительное усилие < 1,5 Н Шкала Линейный датчик ABSOLUTE ёмкостного типа Макс. скорость Неограничена отклика Диаметр гильзы 8 мм Частота отсчетов Стандартный режим: 10 раз/с Ускоренный режим: 50 раз/с Измерительный Сфера из твердого сплава, с наконечник резьбой M 2,5 x 0,45 мм (тип ISO/ JIS) Сигнал Низкое предупреждения напряжение, синтаксическая ошибка, ошибка переполнения, ошибка задания границ допуска Питание 1 батарея CR2032 Срок службы Стандартный режим: ок. 1 года батареи Ускоренный режим: ок. 4,5 мес. Отображение ЖК-дисплей, высота символов: 8 данных мм, поворачивается на 330° Опциональные аксессуары № Описание 905338 Кабель Digimatic, плоский прямой, 1 м 905409 Кабель Digimatic, плоский прямой, 2 м 02AZD790F Кабель U-WAVE T типа F, плоский прямой 21EZA313 USB интерфейс для настройки индикатора через ПК, индикатор ID-C 540774 Тросик подъема стержня, 500 мм 21EZA198 Рычаг подъёма стержня, для диапазона 12,7 мм 06AFM380F Прямое соединение с USB (Digimatic- USB), 2 м, плоский прямой Расходуемые аксессуары № Описание 05SAA217D Литиевая батарея CR-2032, 1 шт. 901312 Шариковый наконечник, длина 7,3 мм; твердосплавный; метрическии Отсканируйте QR-код с помощью мобильного устройства, чтобы посмотреть видео о средствах измерения на YouTube если скорость измерения > 50 мкм/с, возможно неверное отображение максимального значения Индикаторы ABSOLUTE Digimatic ID-C с удержанием минимального, максимального значений и амплитуды Серия 543 Эти индикаторы позволяют удерживать наибольшее, наименьшее значений и размах. Преимущества: - Возможность измерения наибольшего, наименьшего значений и размаха. - Режим измерения с высокой скоростью (с периодом 20 мс или 50 измер. в сек.) для надежных измерений максимального, минимального значений и размаха. - Легкая настройка индикатора через меню индикатора. - Аналоговая шкала на дисплее (12 переключаемых разрешений). - Функция оценки допусков ПР/±НЕ. - Индикатор позволяет проводить вычисления по формуле Ax. - Свободное задание коэффициента A. X = перемещение измерительного штока. - Доступно специальное ПО и USB-интерфейс для настройки индикатора посредством компьютера. ABSOLUTE (Н 42 a r o tT v V явнстюи 11 СШЯСЯ1 11 Метрические № № с ушком Диапазон измерений мм Разрешение Погрешность Масса г 543-300B 543-300 12,7 0,001/0,01 мм 0,003 мм 170 543-300B 7001-10 239 Mitutoyo
