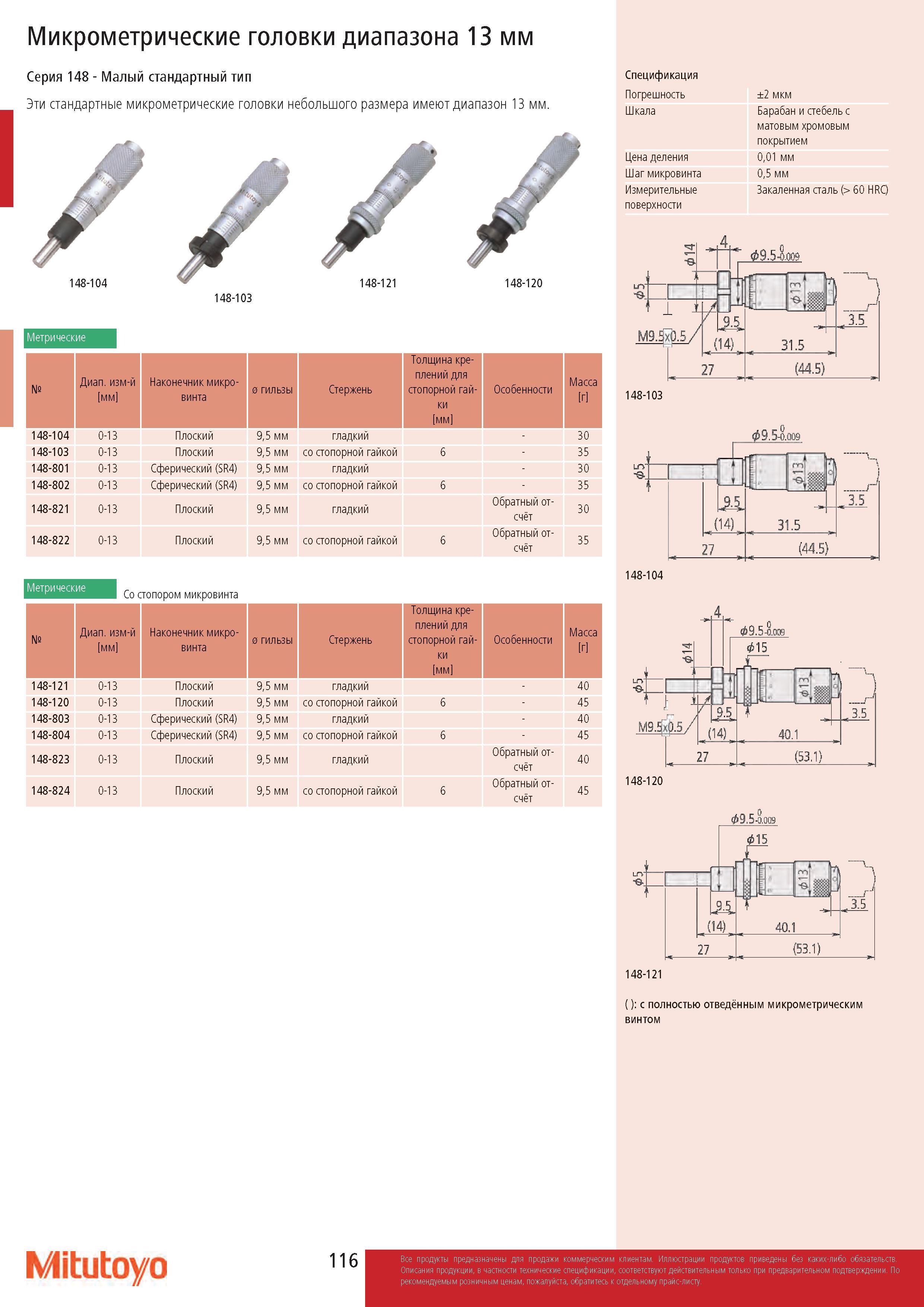

116 Каталог MITUTOYO 2017 Инструмент измерительный и приборы контрольно-измерительные Стр.116

Каталог MITUTOYO 2017 Инструмент измерительный Стр. 116 0116 Lab2u

Микрометрические головки диапазона 13 мм Серия 148 - Малый стандартный тип Эти стандартные микрометрические головки небольшого размера имеют диапазон 13 мм. 148-104 148-121 148-120 148-103 Метрические Метрические Со стопором микровинта № Диапазон измерений мм Наконечник микровинта Диаметр гильзы Стержень Толщина креплений для стопорной гайки мм Особенности Масса г 148-104 0-13 Плоский 9,5 мм гладкий 30 148-103 0-13 Плоский 9,5 мм со стопорной гайкой 6 35 148-801 0-13 Сферический (SR4) 9,5 мм гладкий 30 148-802 0-13 Сферический (SR4) 9,5 мм со стопорной гайкой 6 35 148-821 0-13 Плоский 9,5 мм гладкий Обратный отсчёт 30 148-822 0-13 Плоский 9,5 мм со стопорной гайкой 6 Обратный отсчёт 35 № Диапазон измерений мм Наконечник микровинта Диаметр гильзы Стержень Толщина креплений для стопорной гайки мм Особенности Масса г 148-121 0-13 Плоский 9,5 мм гладкий 40 148-120 0-13 Плоский 9,5 мм со стопорной гайкой 6 45 148-803 0-13 Сферический (SR4) 9,5 мм гладкий 40 148-804 0-13 Сферический (SR4) 9,5 мм со стопорной гайкой 6 45 148-823 0-13 Плоский 9,5 мм гладкий Обратный отсчёт 40 148-824 0-13 Плоский 9,5 мм со стопорной гайкой 6 Обратный отсчёт 45 Спецификация Погрешность Шкала Цена деления Шаг микровинта Измерительные поверхности ±2 мкм Барабан и стебель с матовым хромовым покрытием 0,01 мм 0,5 мм Закаленная сталь (> 60 HRC) 148-103 148-104 148-120 148-121 ( ): с полностью отведённым микрометрическим винтом Mitutoyo
