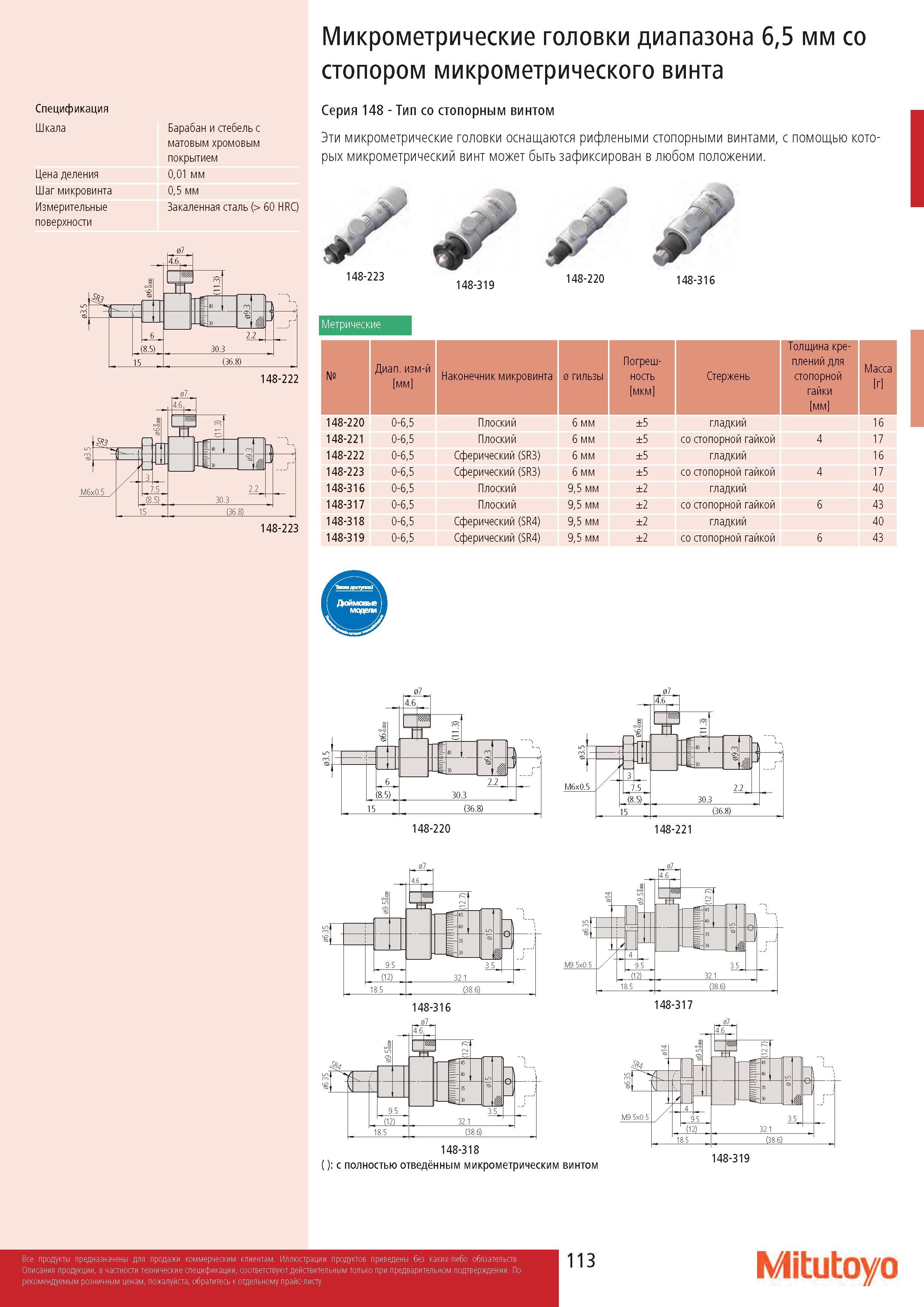

Микрометрические головки диапазона 6,5 мм со стопором микрометрического винта Спецификация Шкала Цена деления Шаг микровинта Измерительные поверхности 1-Й Барабан и стебель с матовым хромовым покрытием 0,01 мм 0,5 мм Закаленная сталь (> 60 HRC) ЗЕТ (8.5) TL (36.8) 148-222 Серия 148 - Тип со стопорным винтом Эти микрометрические головки оснащаются рифлеными стопорными винтами, с помощью которых микрометрический винт может быть зафиксирован в любом положении. 148-223 Метрические 148-319 148-220 148-316 № Диапазон измерений мм Наконечник микровинта Диаметр гильзы Погреш- ность мкм Стержень Толщина креплений для стопорной гайки мм Масса г 148-220 0-6,5 Плоский 6 мм ±5 гладкий 16 148-221 0-6,5 Плоский 6 мм ±5 со стопорной гайкой 4 17 148-222 0-6,5 Сферический (SR3) 6 мм ±5 гладкий 16 148-223 0-6,5 Сферический (SR3) 6 мм ±5 со стопорной гайкой 4 17 148-316 0-6,5 Плоский 9,5 мм ±2 гладкий 40 148-317 0-6,5 Плоский 9,5 мм ±2 со стопорной гайкой 6 43 148-318 0-6,5 Сферический (SR4) 9,5 мм ±2 гладкий 40 148-319 0-6,5 Сферический (SR4) 9,5 мм ±2 со стопорной гайкой 6 43 6- 30 а- - 30 (36.8 148-220 07 ( ): с полностью отведённым микрометрическим винтом Mitutoyo
