117 Каталог MITUTOYO 2017 Инструмент измерительный и приборы контрольно-измерительные Стр.117

Каталог MITUTOYO 2017 Инструмент измерительный Стр. 117 0117 Lab2u

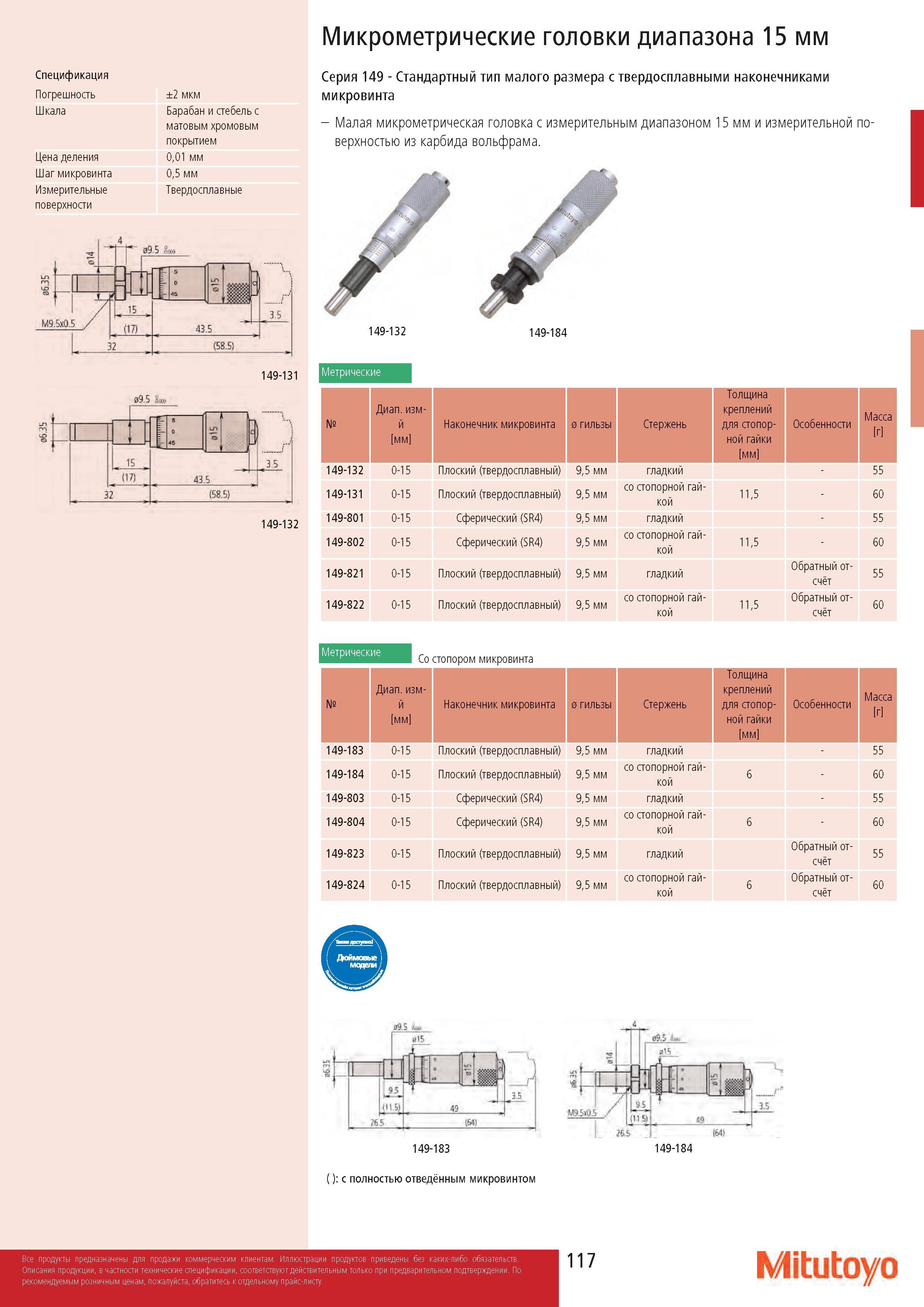

Микрометрические головки диапазона 15 мм Спецификация Погрешность Шкала Цена деления Шаг микровинта Измерительные поверхности ±2 мкм Барабан и стебель с матовым хромовым покрытием 0,01 мм 0,5 мм Твердосплавные 149-132 Серия 149 - Стандартный тип малого размера с твердосплавными наконечниками микровинта - Малая микрометрическая головка с измерительным диапазоном 15 мм и измерительной поверхностью из карбида вольфрама. Метрические № Диапазон измерений мм Наконечник микровинта Диаметр гильзы Стержень Толщина креплений для стопорной гайки мм Особенности Масса г 149-132 0-15 Плоский (твердосплавный) 9,5 мм гладкий 55 149-131 0-15 Плоский (твердосплавный) 9,5 мм со стопорной гайкой 11,5 60 149-801 0-15 Сферический (SR4) 9,5 мм гладкий 55 149-802 0-15 Сферический (SR4) 9,5 мм со стопорной гайкой 11,5 60 149-821 0-15 Плоский (твердосплавный) 9,5 мм гладкий Обратный отсчёт 55 149-822 0-15 Плоский (твердосплавный) 9,5 мм со стопорной гайкой 11,5 Обратный отсчёт 60 Метрические Со стопором микровинта № Диапазон измерений мм Наконечник микровинта Диаметр гильзы Стержень Толщина креплений для стопорной гайки мм Особенности Масса г 149-183 0-15 Плоский (твердосплавный) 9,5 мм гладкий 55 149-184 0-15 Плоский (твердосплавный) 9,5 мм со стопорной гайкой 6 60 149-803 0-15 Сферический (SR4) 9,5 мм гладкий 55 149-804 0-15 Сферический (SR4) 9,5 мм со стопорной гайкой 6 60 149-823 0-15 Плоский (твердосплавный) 9,5 мм гладкий Обратный отсчёт 55 149-824 0-15 Плоский (твердосплавный) 9,5 мм со стопорной гайкой 6 Обратный отсчёт 60 09 S Ь. ( ): с полностью отведённым микровинтом Mitutoyo
