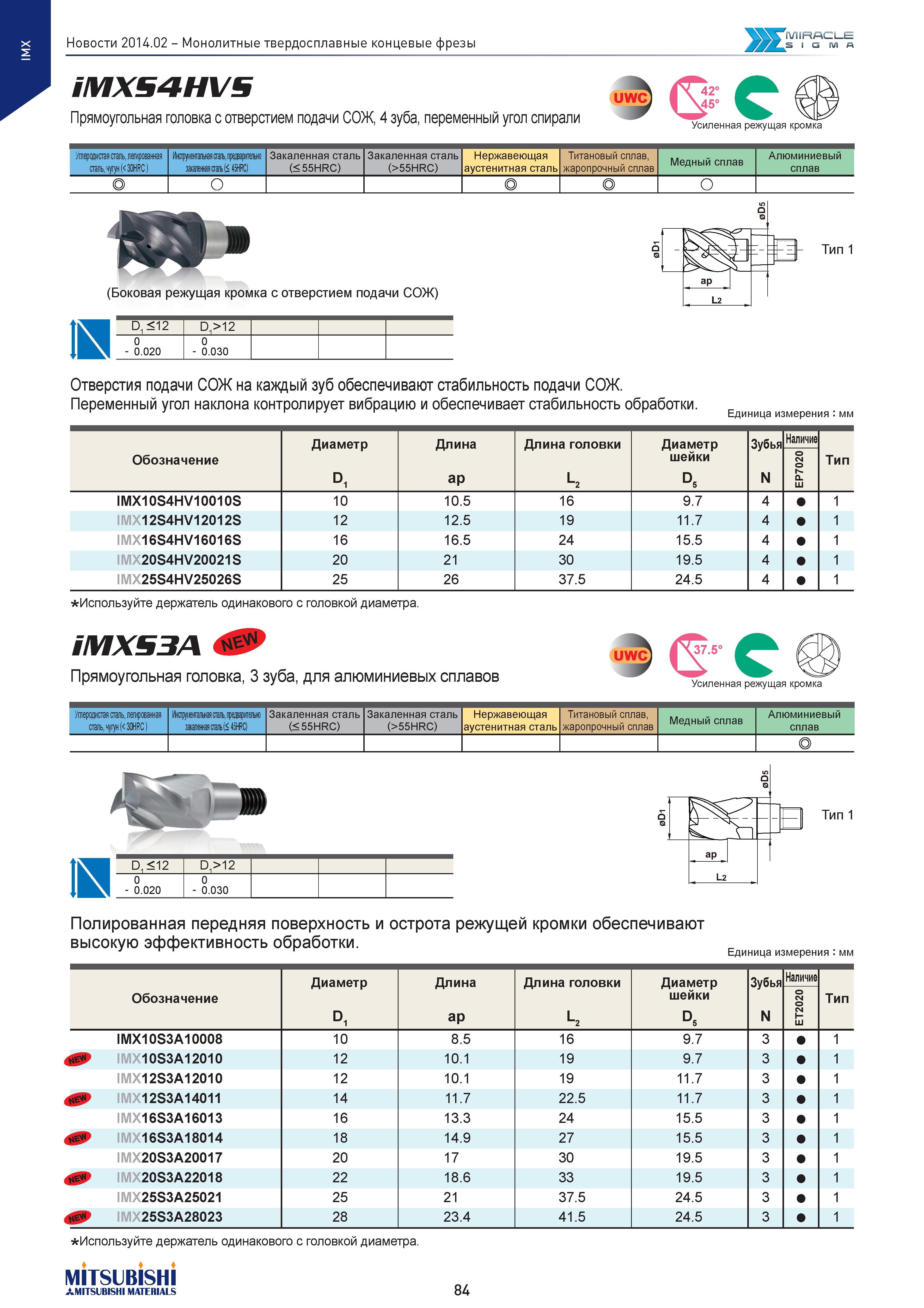

Монолитные твердосплавные концевые фрезы MIRACLE S I СЗ ГУЛ я iMXS4HVS Прямоугольная головка с отверстием подачи СОЖ, 4 зуба, переменный угол спирали Усиленная режущая кромка Углерочистая сталь,легированная сталь, чугун (< 30HRC) Инсрентальнаясталь,предарительно закаленная (< 45HRC) Закаленная сталь (< 55HRC) Закаленная сталь (>55HRC) Нержавеющая аустенитная сталь Титановый сплав, жаропрочный сплав Медный сплав Алюминиевый сплав (Боковая режущая кромка с отверстием подачи СОЖ) Тип 1 D1 <12 D1>12 0 - 0.020 0 - 0.030 Отверстия подачи СОЖ на каждый зуб обеспечивают стабильность подачи СОЖ. Переменный угол наклона контролирует вибрацию и обеспечивает стабильность обработки. Единица измерения мм Обозначение Диаметр Длина Длина головки Диаметр шейки Зубья Наличие о ем о ->- Q. Тип D1 ap L2 d5 N IMX10S4HV10010S 10 10.5 16 9.7 4 1 IMX12S4HV12012S 12 12.5 19 11.7 4 1 IMX16S4HV16016S 16 16.5 24 15.5 4 1 IMX20S4HV20021S 20 21 30 19.5 4 1 IMX25S4HV25026S 25 26 37.5 24.5 4 1 Используйте держатель одинакового с головкой диаметра. iMXS3A Прямоугольная головка, 3 зуба, для алюминиевых сплавов UW f -5° Усиленная режущая кромка Углеродистая сталь,легированная сталь, чугун (< 30HRC) Инструментальная сталь, предварительно закаленнаясталь(< 45HRC) Закаленная сталь (< 55HRC) Закаленная сталь (>55HRC) Нержавеющая аустенитная сталь Титановый сплав, жаропрочный сплав Медный сплав Алюминиевый сплав IS D, <12 D,>12 0 - 0.020 0 - 0.030 Тип 1 Полированная передняя поверхность и острота режущей кромки обеспечивают высокую эффективность обработки. Единица измерения мм Обозначение Диаметр Длина Длина головки Диаметр шейки Зубья Наличие Тип ET2020 D1 ap L2 d5 N IMX10S3A10008 10 8.5 16 9.7 3 1 не IMX10S3A12010 12 10.1 19 9.7 3 1 IMX12S3A12010 12 10.1 19 11.7 3 1 IMX12S3A14011 14 11.7 22.5 11.7 3 1 IMX16S3A16013 16 13.3 24 15.5 3 1 це IMX16S3A18014 18 14.9 27 15.5 3 1 IMX20S3A20017 20 17 30 19.5 3 1 IMX20S3A22018 22 18.6 33 19.5 3 1 IMX25S3A25021 25 21 37.5 24.5 3 1 це IMX25S3A28023 28 23.4 41.5 24.5 3 1 Используйте держатель одинакового с головкой диаметра. MITSUBISHI AMITSUBISHI MATERIALS 84
