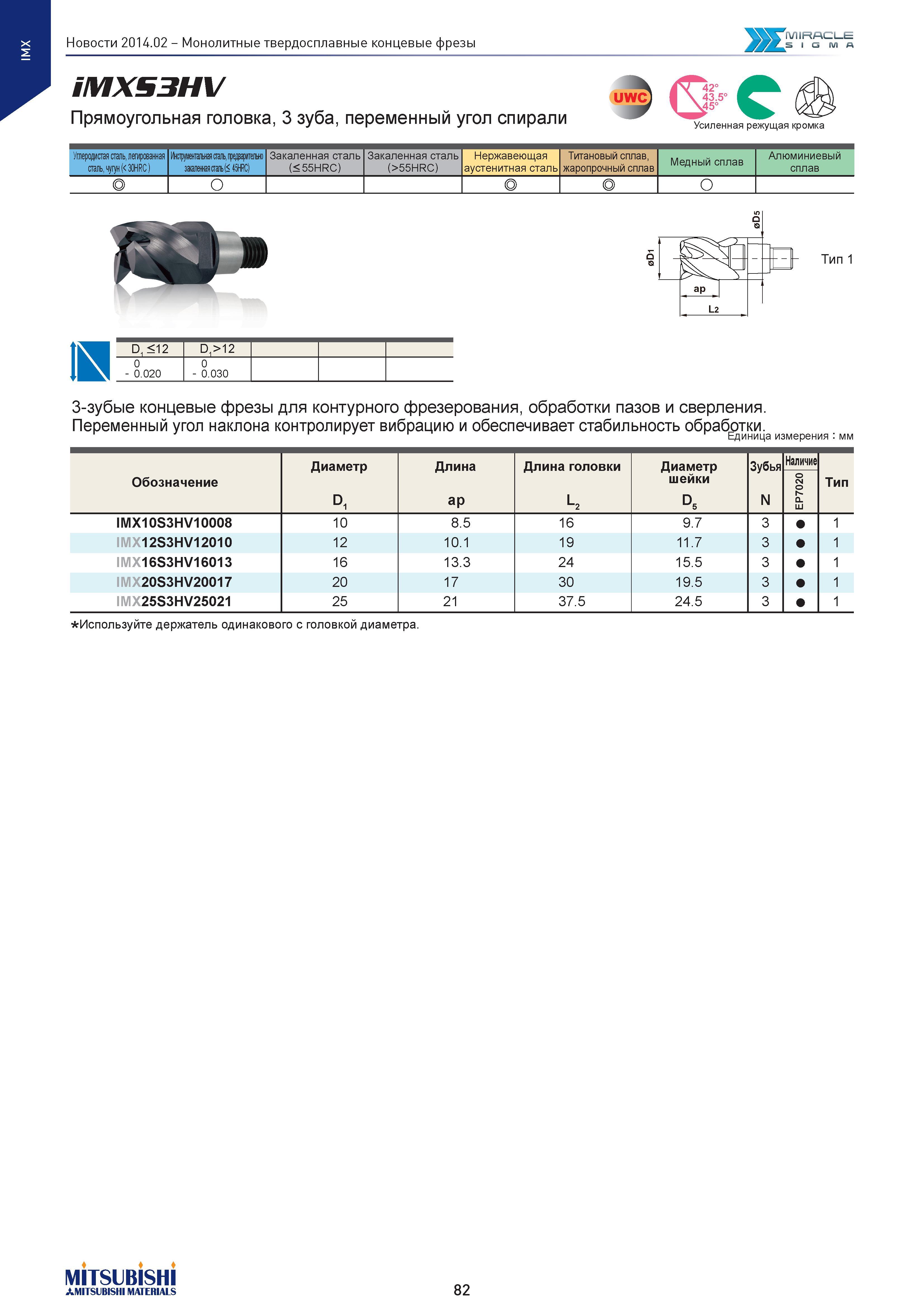

Монолитные твердосплавные концевые фрезы iuilRACI_t .SIGMA iMXS3HV Прямоугольная головка, 3 зуба, переменный угол спирали uw (Тр‘5°0 Усиленная режущая кромка Углеродистая паль, легированная сталь, чугун (< 30HRC) Инструментальная сталь, предварительно закаленнаястапь(< 45HRC) Закаленная сталь (< 55HRC) Закаленная сталь (>55HRC) Нержавеющая аустенитная сталь Титановый сплав, жаропрочный сплав Медный сплав Алюминиевый сплав - Тип 1 IH D, <12 D1>12 0 - 0.020 0 - 0.030 3-зубые концевые фрезы для контурного фрезерования, обработки пазов и сверления. Переменный угол наклона контролирует вибрацию и обеспечивает стабильность обработки. Единица измерения мм Обозначение Диаметр Длина Длина головки Диаметр шейки Зубья Наличие о сч о Q. ш Тип D1 ap ц d5 N IMX10S3HV10008 10 8.5 16 9.7 3 1 IMX12S3HV12010 12 10.1 19 11.7 3 1 IMX16S3HV16013 16 13.3 24 15.5 3 1 IMX20S3HV20017 20 17 30 19.5 3 1 IMX25S3HV25021 25 21 37.5 24.5 3 1 Используйте держатель одинакового с головкой диаметра. MITSUBISHI AMITSUBISHI MATERIALS 82
