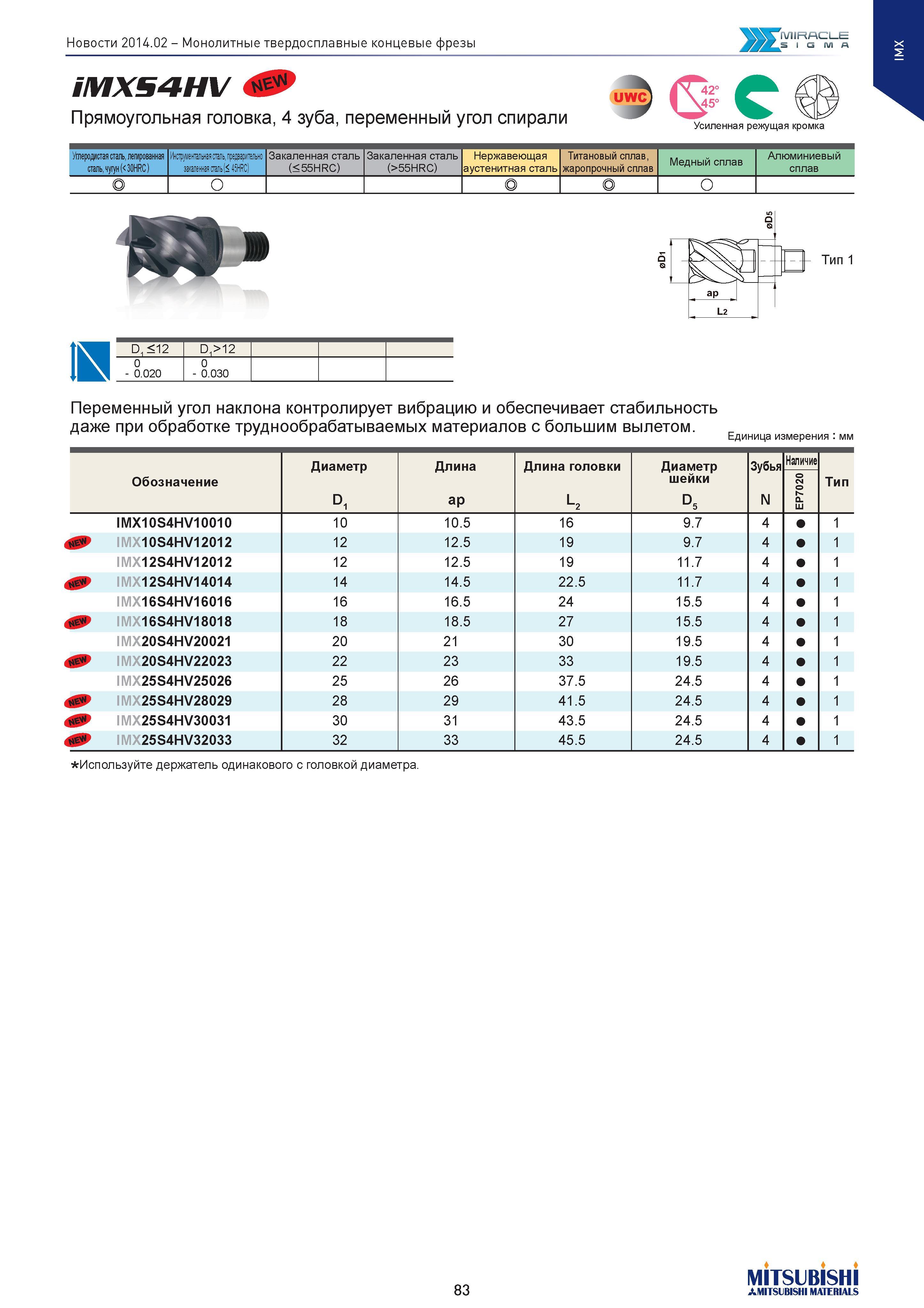

Монолитные твердосплавные концевые фрезы Vllh4Ml_l_l= I С \Л А iMXS4HV ч 1 Прямоугольная головка, 4 зуба, переменный угол спирали UWC Усиленная режущая кромка Углеродистая сталь, легированная сталь, чугун (< 30HRC) Инструментальная сталь, предварительно закаленнаясталь(< 45HRC) Закаленная сталь (< 55HRC) Закаленная сталь (>55HRC) Нержавеющая аустенитная сталь Титановый сплав, жаропрочный сплав Медный сплав Алюминиевый сплав IB D, <12 D1>12 0 - 0.020 0 - 0.030 Переменный угол наклона контролирует вибрацию и обеспечивает стабильность даже при обработке труднообрабатываемых материалов с большим вылетом. Единица измерения мм Обозначение Диаметр Длина Длина головки Диаметр шейки Зубья Наличие Тип ЕР7020 D1 ap ч d5 N IMX10S4HV10010 10 10.5 16 9.7 4 1 IMX10S4HV12012 12 12.5 19 9.7 4 1 IMX12S4HV12012 12 12.5 19 11.7 4 1 IMX12S4HV14014 14 14.5 22.5 11.7 4 1 IMX16S4HV16016 16 16.5 24 15.5 4 1 IMX16S4HV18018 18 18.5 27 15.5 4 1 IMX20S4HV20021 20 21 30 19.5 4 1 IMX20S4HV22023 22 23 33 19.5 4 1 IMX25S4HV25026 25 26 37.5 24.5 4 1 ме" IMX25S4HV28029 28 29 41.5 24.5 4 1 IMX25S4HV30031 30 31 43.5 24.5 4 1 IMX25S4HV32033 32 33 45.5 24.5 4 1 Используйте держатель одинакового с головкой диаметра. 83 MITSUBISHI AMITSUBISHI MATERIALS
