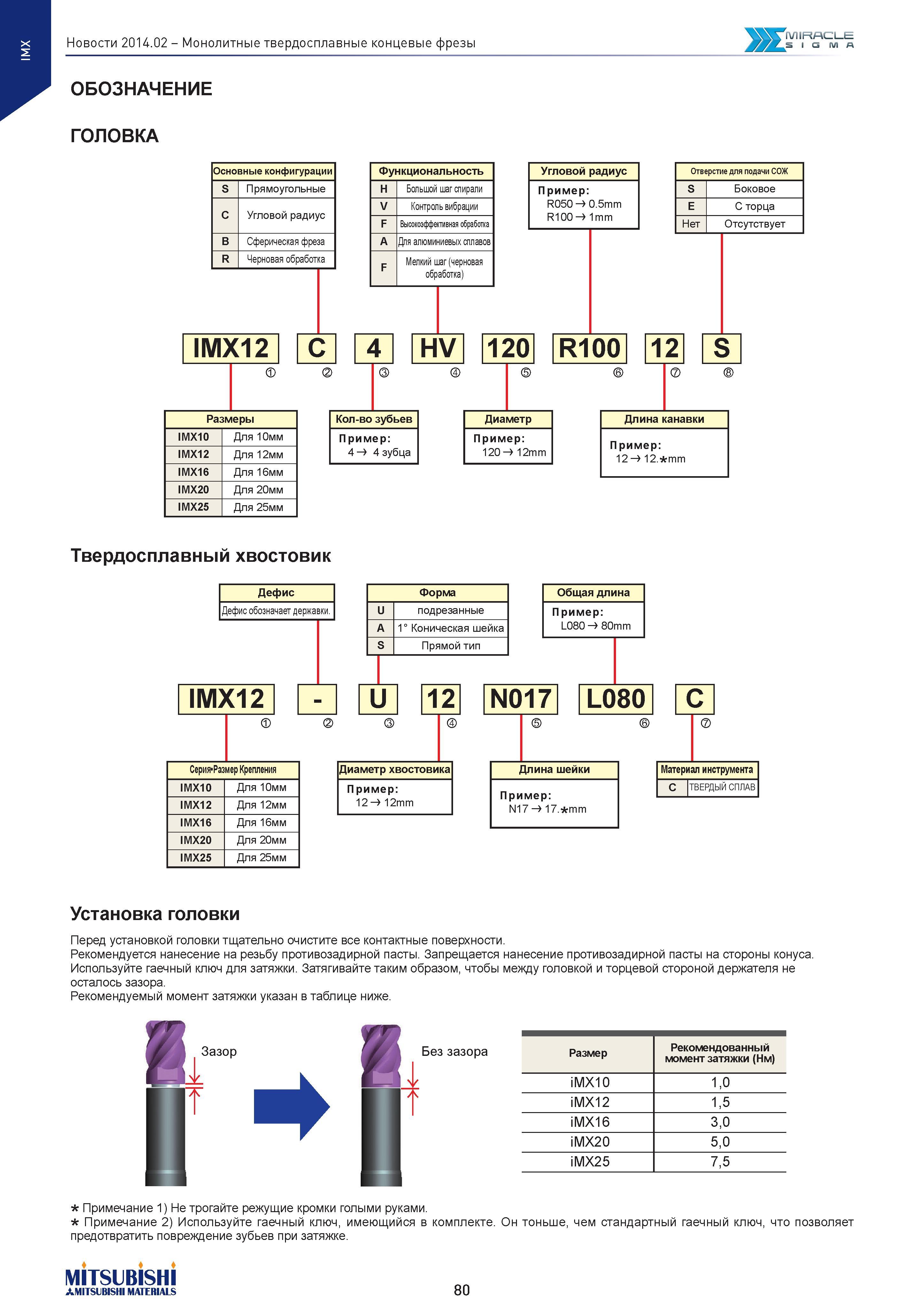

Монолитные твердосплавные концевые фрезы l\/IIKMl_l_l= 5 I С \Л А ОБОЗНАЧЕНИЕ ГОЛОВКА Основные конфигурации S Прямоугольные C Угловой радиус В Сферическая фреза R Черновая обработка IMX12 C Функциональность Н Большой шаг спирали V Контроль вибрации F Высокоэффективная обработка A Для алюминиевых сплавов F Мелкий шаг (черновая обработка) Размеры IMX10 Для 10мм IMX12 Для 12мм IMX16 Для 16мм IMX20 Для 20мм IMX25 Для 25мм 4 ) Кол-во зубьев П ример: 41 4 зубца Угловой радиус П ример: R050I 0.5mm R100I 1mm HV 120 R100 12 S Отверстие для подачи СОЖ S Боковое E С торца Нет Отсутствует Диаметр Пример: 120 I 12mm Длина канавки П ример: 12 I 12. mm Твердосплавный хвостовик Дефис Дефис обозначает державки. IMX12 СерияФазмер Крепления IMX10 Для 10мм IMX12 Для 12мм IMX16 Для 16мм IMX20 Для 20мм IMX25 Для 25мм X Форма U подрезанные A 1° Коническая шейка S Прямой тип Диаметр хвостовика П ример: 12 I 12mm Общая длина П ример: L0801 80mm U 12 N017 L080 C Длина шейки Пример: N17 I 17. mm Материал инструмента C ТВЕРДЫЙ СПЛАВ Установка головки Перед установкой головки тщательно очистите все контактные поверхности. Рекомендуется нанесение на резьбу противозадирной пасты. Запрещается нанесение противозадирной пасты на стороны конуса. Используйте гаечный ключ для затяжки. Затягивайте таким образом, чтобы между головкой и торцевой стороной держателя не осталось зазора. Рекомендуемый момент затяжки указан в таблице ниже. Зазор Без зазора Размер Рекомендованный момент затяжки (Нм) iMX10 1,0 iMX12 1,5 iMX16 3,0 iMX20 5,0 iMX25 7,5 Примечание 1) Не трогайте режущие кромки голыми руками. Примечание 2) Используйте гаечный ключ, имеющийся в комплекте. Он тоньше, чем стандартный гаечный ключ, что позволяет предотвратить повреждение зубьев при затяжке. MITSUBISHI AMITSUBISHI MATERIALS 80
