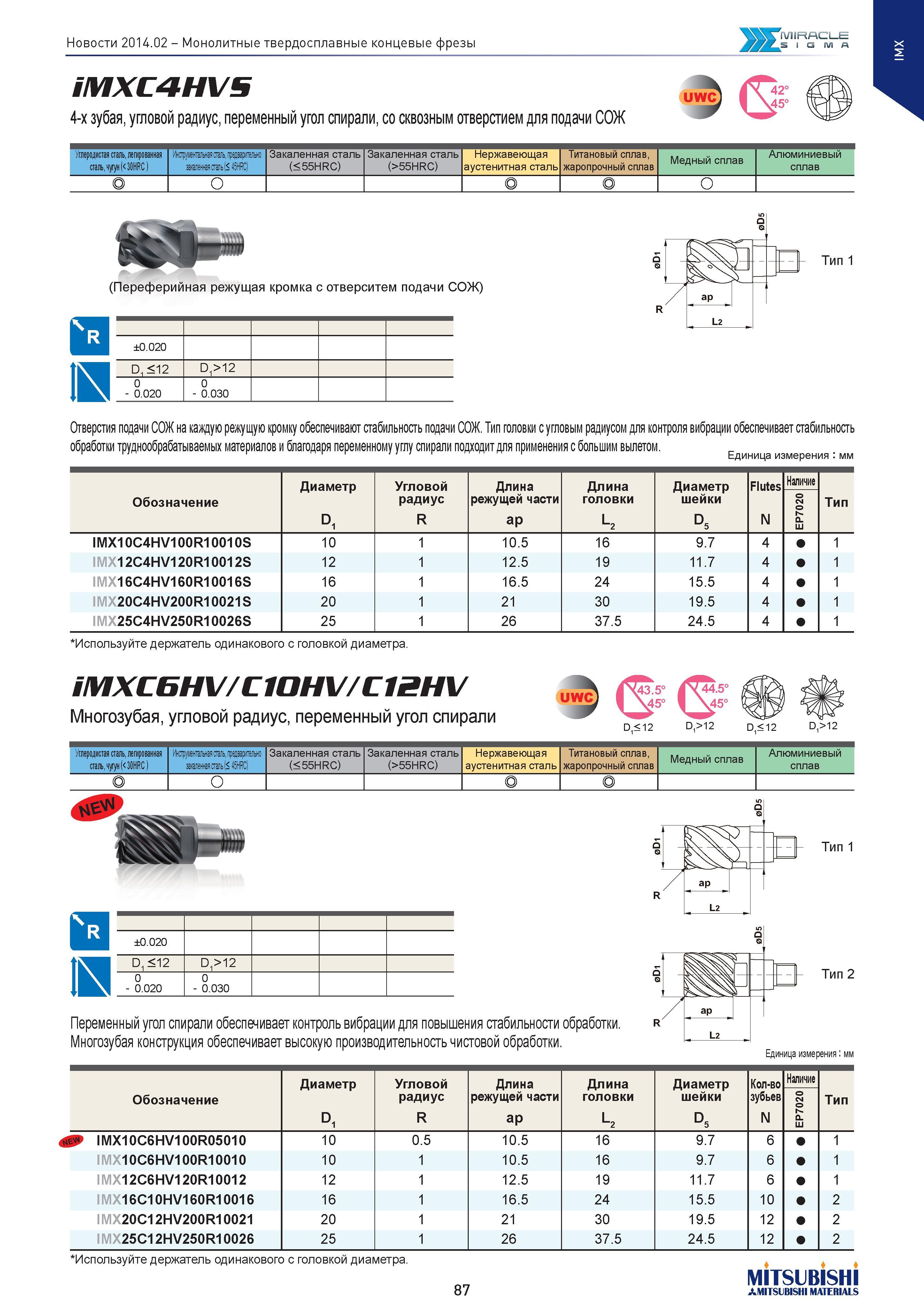

Монолитные твердосплавные концевые фрезы l\/llh4Ml_l_l= S I С \Л А iMXC4HVS 4-х зубая, угловой радиус, переменный угол спирали, со сквозным отверстием для подачи СОЖ и-С 42° 45° Углеродистая сталь, легированная сталь, чугун (< 30HRC) Инструментальная сталь, предварительно закаленная сталь (< 45HRC) Закаленная сталь (< 55HRC) Закаленная сталь (>55HRC) Нержавеющая аустенитная сталь Титановый сплав, жаропрочный сплав Медный сплав Алюминиевый сплав (Переферийная режущая кромка с отверситем подачи СОЖ) IB ±0.020 D1 <12 D1>12 0 - 0.020 0 - 0.030 Тип 1 Отверстия подачи СОЖ на каждую режущую кромку обеспечивают стабильность подачи СОЖ. Тип головки с угловым радиусом для контроля вибрации обеспечивает стабильность обработки труднообрабатываемых материалов и благодаря переменному углу спирали подходит для применения с большим вылетом. Единица измерения мм Обозначение Диаметр Угловой радиус Длина режущей части Длина головки Диаметр шейки Flutes ЕР7020 Тип D1 R ap ч d5 N IMX10C4HV100R10010S 10 1 10.5 16 9.7 4 1 IM) 12C4HV120R10012S 12 1 12.5 19 11.7 4 1 IM) 16C4HV160R10016S 16 1 16.5 24 15.5 4 1 IM) 20C4HV200R10021S 20 1 21 30 19.5 4 1 IM) 25C4HV250R10026S 25 1 26 37.5 24.5 4 1 Используйте держатель одинакового с головкой диаметра. iMXCGHV/C10HV/C12HV Многозубая, угловой радиус, переменный угол спирали Углеродистая сталь, легированная сталь, чугун (< 30HRC) Инструментальная сталь, предварительно закаленная сталь (< 45HRC) Закаленная сталь (< 55HRC) Закаленная сталь (>55HRC) Нержавеющая аустенитная сталь Титановый сплав, жаропрочный сплав Медный сплав Алюминиевый сплав О IB ±0.020 D1 <12 D1>12 0 - 0.020 0 - 0.030 Переменный угол спирали обеспечивает контроль вибрации для повышения стабильности обработки. Многозубая конструкция обеспечивает высокую производительность чистовой обработки. Тип 1 Тип 2 Единица измерения мм Обозначение Диаметр Угловой радиус Длина режущей части Длина головки Диаметр шейки Кол-во зубьев Наличие 0 01 о Q. ш Тип Di R ap ч d5 N sit IMX10C6HV100R05010 10 0.5 10.5 16 9.7 6 1 IMX10C6HV100R10010 10 1 10.5 16 9.7 6 1 IMX12C6HV120R10012 12 1 12.5 19 11.7 6 1 IMX16C10HV160R10016 16 1 16.5 24 15.5 10 2 IMX20C12HV200R10021 20 1 21 30 19.5 12 2 flX25C12HV250R10026 25 1 26 37.5 24.5 12 2 D, >12 D, < 12 D1>12 D1< 12 Используйте держатель одинакового с головкой диаметра. 87 MITSUBISHI AMITSUBISHI MATERIALS
