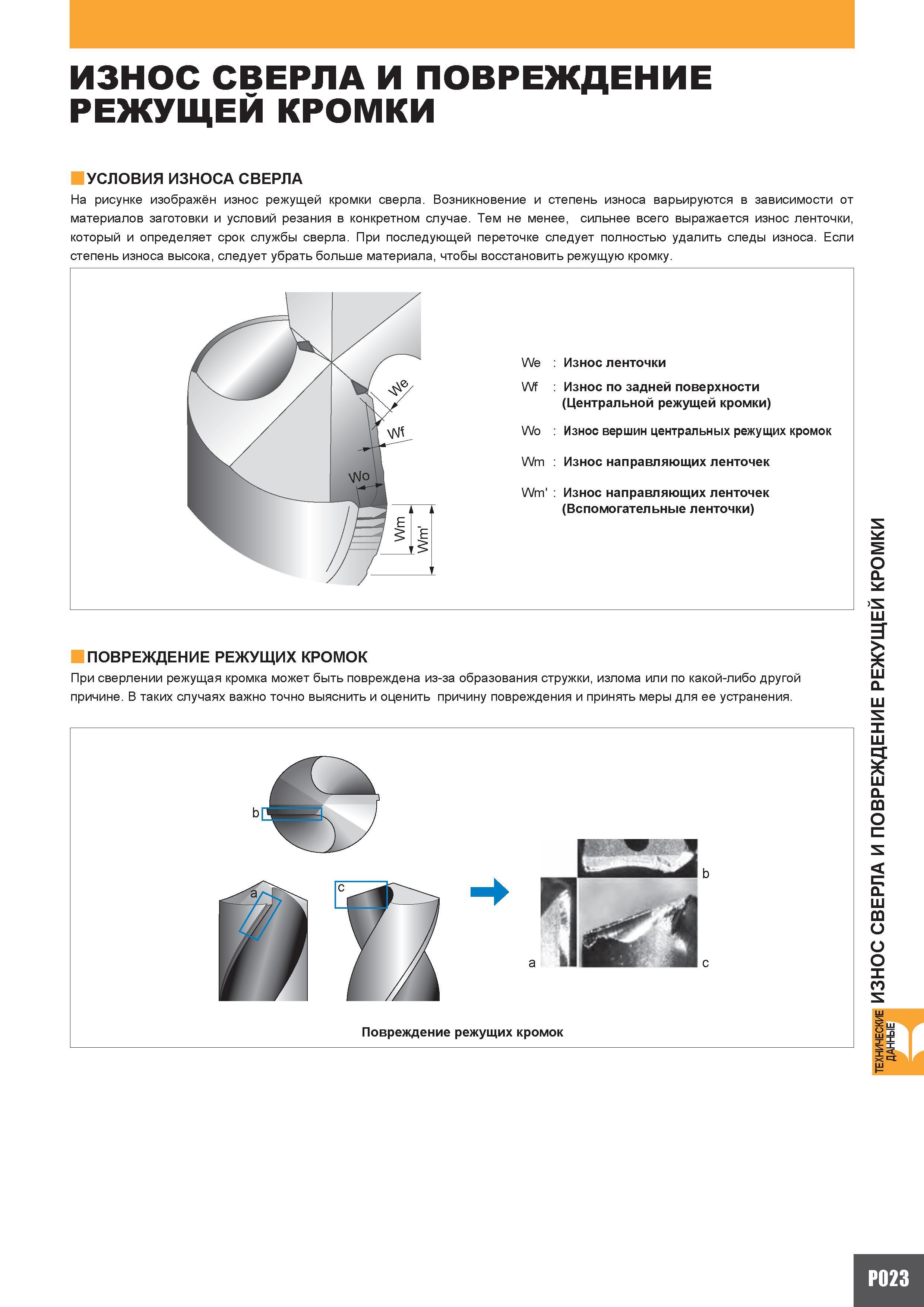

ИЗНОС СВЕРЛА И ПОВРЕЖДЕНИЕ РЕЖУЩЕЙ КРОМКИ УСЛОВИЯ ИЗНОСА СВЕРЛА На рисунке изображён износ режущей кромки сверла. Возникновение и степень износа варьируются в зависимости от материалов заготовки и условий резания в конкретном случае. Тем не менее сильнее всего выражается износ ленточки который и определяет срок службы сверла. При последующей переточке следует полностью удалить следы износа. Если степень износа высока следует убрать больше материала чтобы восстановить режущую кромку. We Износ ленточки Wf Износ по задней поверхности (Центральной режущей кромки) Wo Износ вершин центральных режущих кромок Wm Износ направляющих ленточек Wm' Износ направляющих ленточек (Вспомогательные ленточки) ПОВРЕЖДЕНИЕ РЕЖУЩИХ КРОМОК При сверлении режущая кромка может быть повреждена из-за образования стружки излома или по какой-либо другой причине. В таких случаях важно точно выяснить и оценить причину повреждения и принять меры для ее устранения. P023 ТЕХНИЧЕСКИЕ ИЗНОС СВЕРЛА И ПОВРЕЖДЕНИЕ РЕЖУЩЕЙ КРОМКИ ДАННЫЕ
