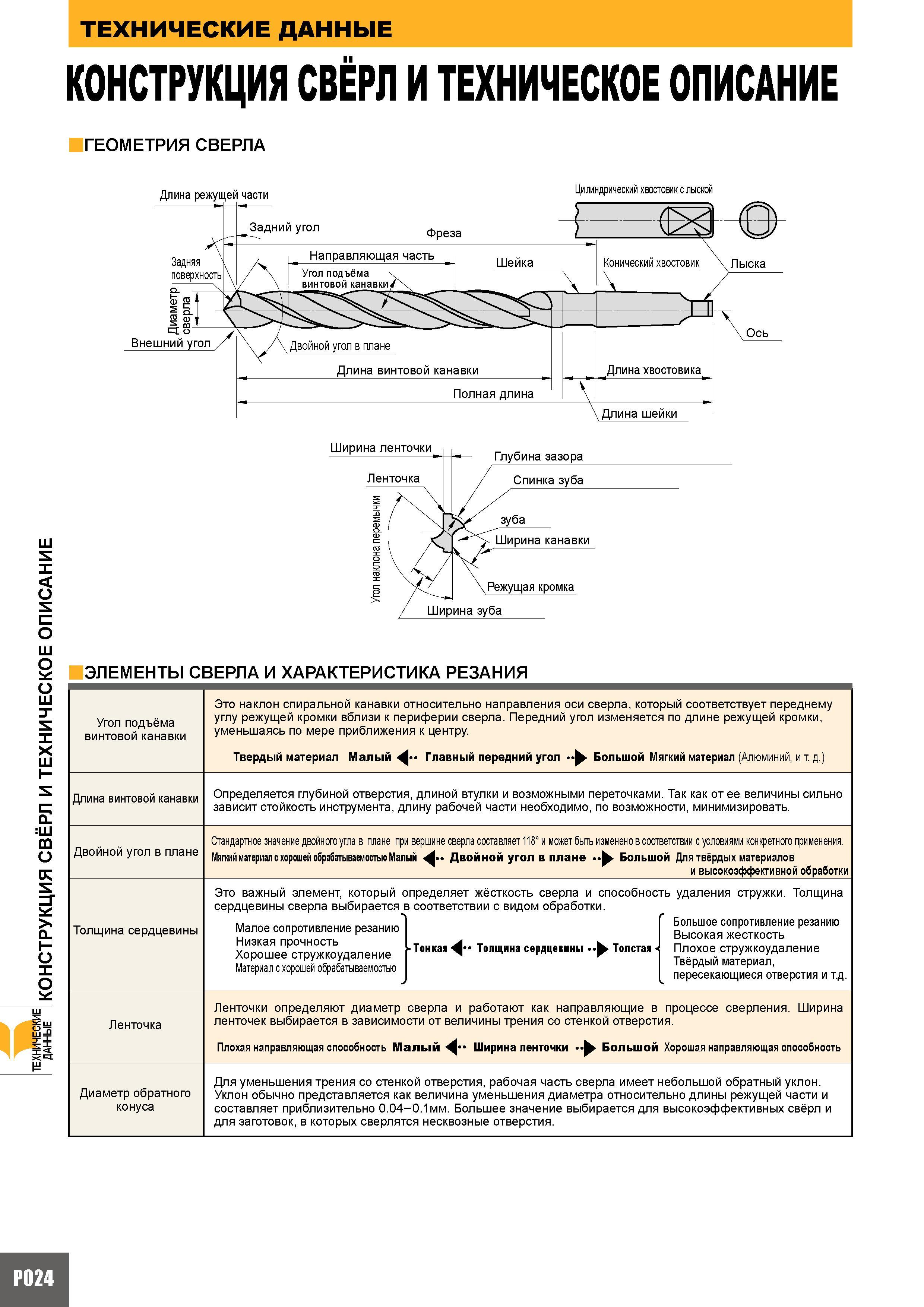

КОНСТРУКЦИЯ СВЁРЛ И ТЕХНИЧЕСКОЕ ОПИСАНИЕ ТЕХНИЧЕСКИЕ ДАННЫЕ КОНСТРУКЦИЯ СВЕРЛ И ТЕХНИЧЕСКОЕ ОПИСАНИЕ ГЕОМЕТРИЯ СВЕРЛА ЭЛЕМЕНТЫ С ВЕРЛА И ХАРАКТЕРИСТИКА РЕЗАНИЯ Угол подъёма винтовой канавки Это наклон спиральной канавки относительно направления оси сверла который соответствует переднему углу режущей кромки вблизи к периферии сверла. Передний угол изменяется по длине режущей кромки уменьшаясь по мере приближения к центру. Твердый материал Малый Главный передний угол Большой Мягкий материал (Алюминий и т. д.) Длина винтовой канавки Определяется глубиной отверстия длиной втулки и возможными переточками. Так как от ее величины сильно зависит стойкость инструмента длину рабочей части необходимо по возможности минимизировать. Двойной угол в плане Стандартное значение двойного угла в плане при вершине сверла составляет 118 и может быть изменено в соответствии с условиями конкретного применения. Мягкий материал с хорошей обрабатываемостью Малый Двойной угол в плане Большой Для твёрдых материалов и высокоэффективной обработки Толщина сердцевины Это важный элемент который с сердцевины сверла выбирается Малое сопротивление резанию Низкая прочность Хорошее стружкоудаление Материал с хорошей обрабатываемостью пределяет жёсткость сверла и способнос соответствии с видом обработки. Тонкая Толщина сердцевины Толстая ть удаления стружки. Толщина Большое сопротивление резанию Высокая жесткость Плохое стружкоудаление Твёрдый материал пересекающиеся отверстия и т.д. Ленточка Ленточки определяют диаметр сверла и работают как направляющие в процессе сверления. Ширина ленточек выбирается в зависимости от величины трения стенкой отверстия. Плохая направляющая способность Малый Ширина ленточки Большой Хорошая направляющая способность Диаметр обратного конуса Для уменьшения трения стенкой отверстия рабочая часть сверла имеет небольшой обратный уклон. Уклон обычно представляется как величина уменьшения диаметра относительно длины режущей части и составляет приблизительно 0.04-0.1 мм. Большее значение выбирается для высокоэффективных свёрл и для заготовок в которых сверлятся несквозные отверстия. P024
