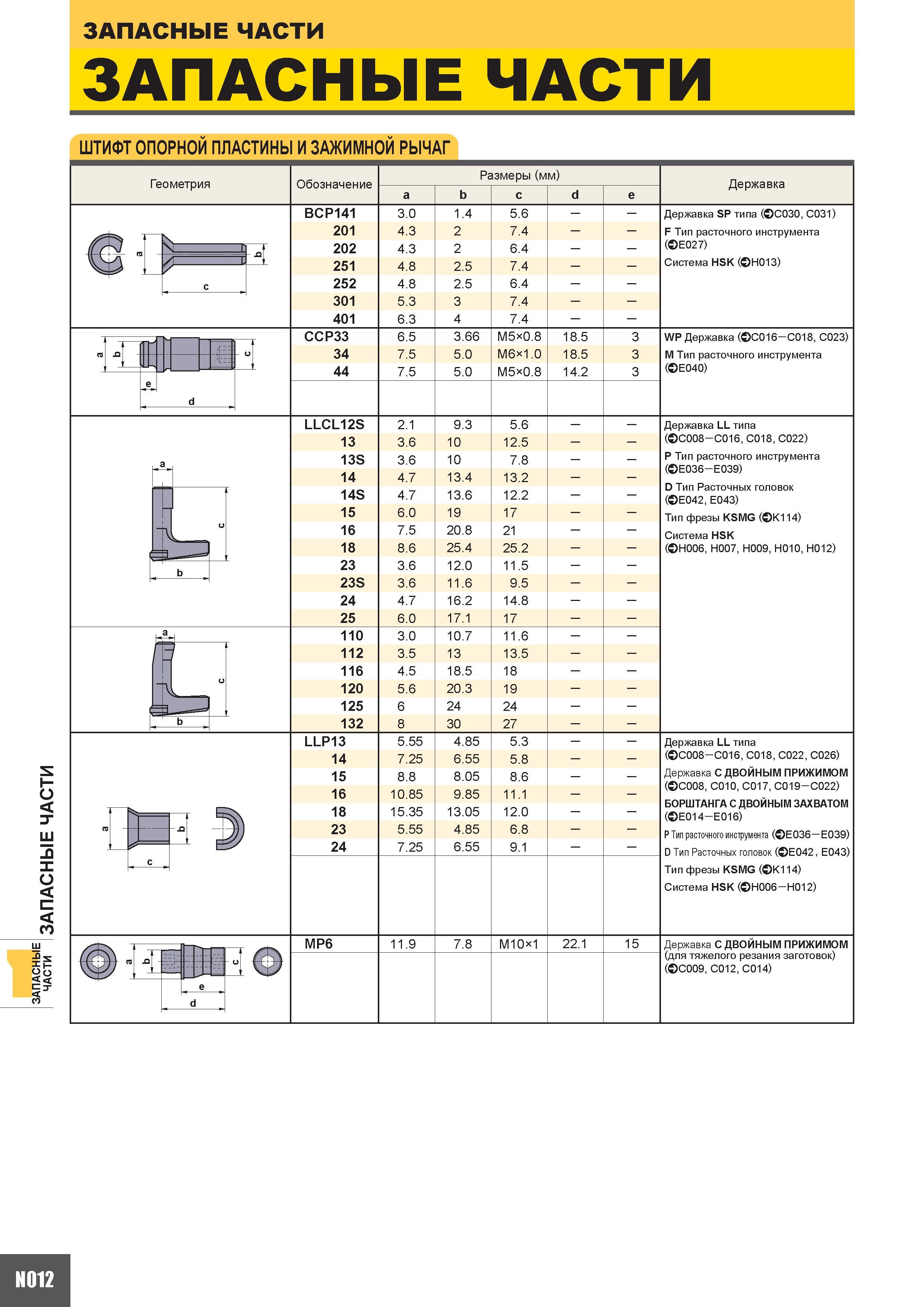

ЗАПАСНЫЕ ЧАСТИ ЗАПАСНЫЕ ЧАСТИ ШТИФТ ОПОРНОЙ ПЛАСТИНЫ И ЗАЖИМНОЙ РЫЧАГ Обозначение Размеры (мм) a b с d e BCP141 3.0 1.4 5.6 201 4.3 2 7.4 202 4.3 2 6.4 251 4.8 2.5 7.4 252 4.8 2.5 6.4 301 5.3 3 7.4 401 6.3 4 7.4 CCP33 6.5 3.66 M5x0.8 18.5 3 34 7.5 5.0 M6x1.0 18.5 3 44 7.5 5.0 M5x0.8 14.2 3 LLCL12S 2.1 9.3 5.6 13 3.6 10 12.5 13S 3.6 10 7.8 14 4.7 13.4 13.2 14S 4.7 13.6 12.2 15 6.0 19 17 16 7.5 20.8 21 18 8.6 25.4 25.2 23 3.6 12.0 11.5 23S 3.6 11.6 9.5 24 4.7 16.2 14.8 25 6.0 17.1 17 110 3.0 10.7 11.6 112 3.5 13 13.5 116 4.5 18.5 18 120 5.6 20.3 19 125 6 24 24 132 8 30 27 LLP13 5.55 4.85 5.3 14 7.25 6.55 5.8 15 8.8 8.05 8.6 16 10.85 9.85 11.1 18 15.35 13.05 12.0 23 5.55 4.85 6.8 24 7.25 6.55 9.1 MP6 11.9 7.8 M10x1 22.1 15 Геометрия Державка i. X N r j r A L V с Державка SP типа ( C030 C031) F Тип расточного инструмента ( E027) Система HSK ( H013) WP Державка ( C016 - C018 C023) M Тип расточного инструмента ( E040) Державка LL типа ( C008- C016 C018 C022) P Тип расточного инструмента ( E036-E039) D Тип Расточных головок ( E042 E043) Тип фрезы KSMG ( K114) Система HSK ( H006 H007 H009 H010 H012) С А Е Н С А А Державка LL типа ( C008-C016 C018 C022 C026) Державка С ДВОЙНЫМ ПРИЖИМОМ ( C008 C010 C017 C019-C022) БОРШТАНГА С ДВОЙНЫМ ЗАХВАТОМ ( E014 - E016) P Тип расточного инструмента ( E036- E039) D Тип Расточных головок ( E042 E043) Тип фрезы KSMG ( K114) Система HSK ( H006-H012) Державка С ДВОЙНЫМ ПРИЖИМОМ (для тяжелого резания заготовок) ( C009 C012 C014) d с e d N012
