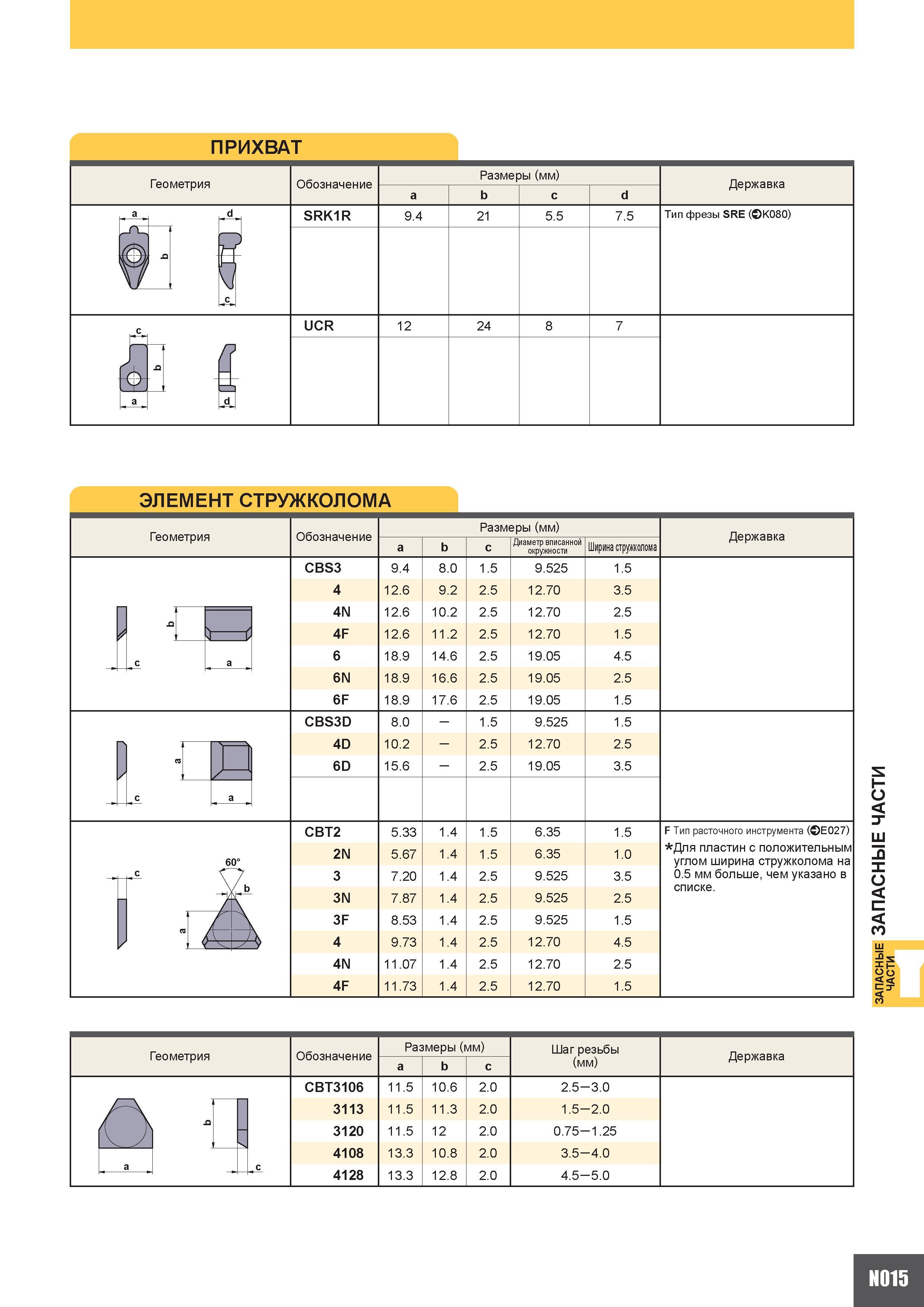

ПРИХВАТ Геометрия Обозначение Размеры (мм) a b c d SRK1R 9.4 21 5.5 7.5 UCR 12 24 8 7 Державка Тип фрезы SRE ( K080) R ЭЛЕМЕНТ СТРУЖКОЛОМА Обозначение Размеры (мм) a b c Диаметр вписанной окружности Ширина стружколома CBS3 9.4 8.0 1.5 9.525 1.5 4 12.6 9.2 2.5 12.70 3.5 4N 12.6 10.2 2.5 12.70 2.5 4F 12.6 11.2 2.5 12.70 1.5 6 18.9 14.6 2.5 19.05 4.5 6N 18.9 16.6 2.5 19.05 2.5 6F 18.9 17.6 2.5 19.05 1.5 CBS3D 8.0 - 1.5 9.525 1.5 4D 10.2 - 2.5 12.70 2.5 6D 15.6 - 2.5 19.05 3.5 CBT2 5.33 1.4 1.5 6.35 1.5 2N 5.67 1.4 1.5 6.35 1.0 3 7.20 1.4 2.5 9.525 3.5 3N 7.87 1.4 2.5 9.525 2.5 3F 8.53 1.4 2.5 9.525 1.5 4 9.73 1.4 2.5 12.70 4.5 4N 11.07 1.4 2.5 12.70 2.5 4F 11.73 1.4 2.5 12.70 1.5 Геометрия Державка 1 1 С a a F Тип расточного инструмента ( E027) Для пластин с положительным углом ширина стружколома на 0.5 мм больше чем указано в списке. Геометрия Обозначение Размеры (мм) Шаг резьбы (мм) a b c CBT3106 11.5 10.6 2.0 2.5-3.0 3113 11.5 11.3 2.0 1.5 - 2.0 3120 11.5 12 2.0 0.75 -1.25 4108 13.3 10.8 2.0 3.5-4.0 4128 13.3 12.8 2.0 4.5-5.0 Державка a N015 ЗАПАСНЫЕ ЗАПАСНЫЕ ЧАСТИ ЧАСТИ
