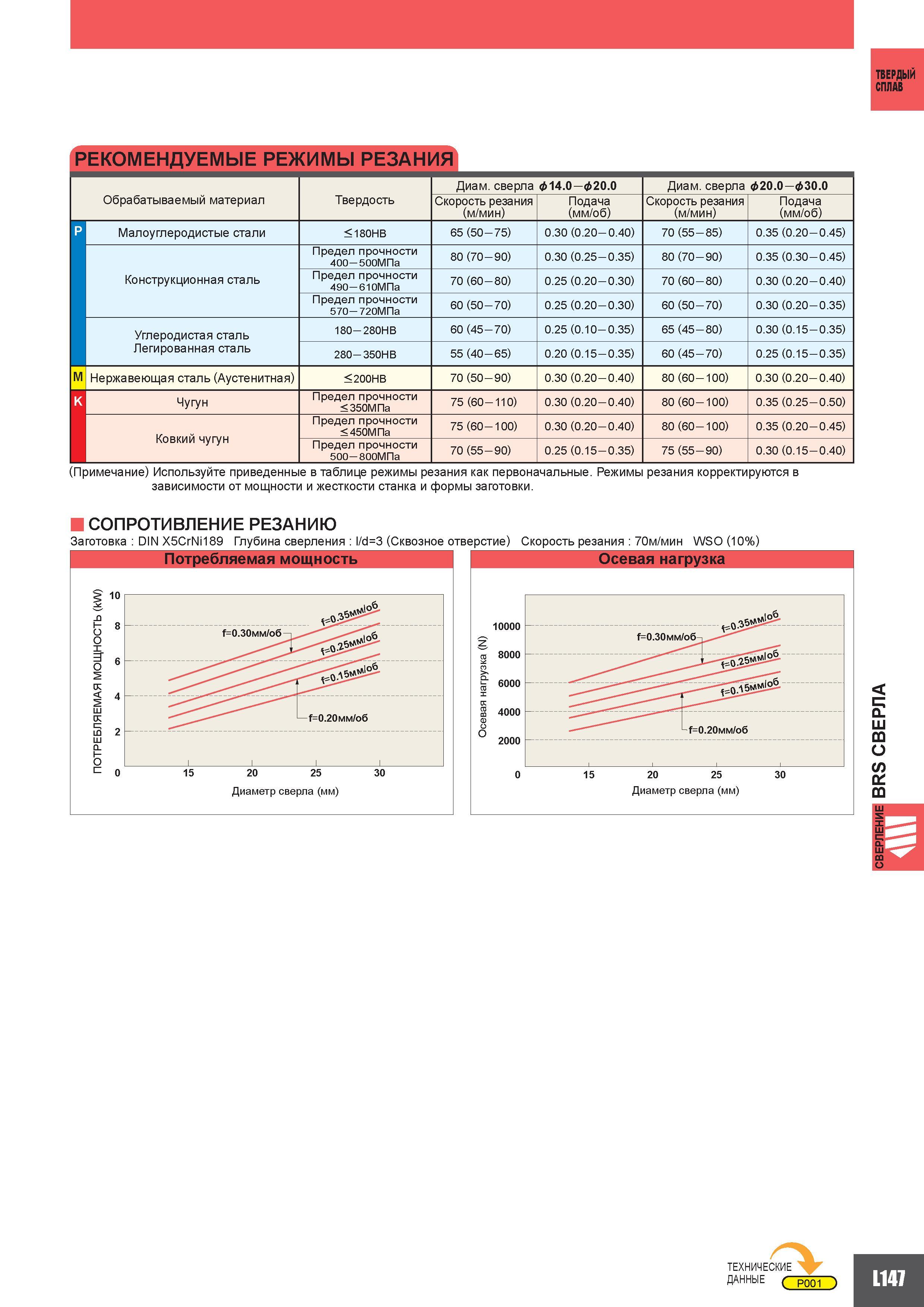

1203 Каталог MITSUBISHI 2010 Режущий инструмент и инструментальные системы Стр.L147

Каталог MITSUBISHI 2010 Режущий инструмент и технологии Стр. L147 1203 Lab2u

ТВЕРДЫЙ СПЛАВ РЕКОМЕНДУЕМЫЕ РЕЖ (ИМЫ РЕЗАН ИЯ Циам. сверла 14.0 &20.0 Диаметр сверла 20.0 &30.0 Обрабатываемый материал Твердость Скорость резания (м/мин) Подача (мм/об) Скорость резания (м/мин) Подача (мм/об) p Малоуглеродистые стали 180HB 65 (50 - 75) 0.30 (0.20- 0.40) 70 (55 - 85) 0.35 (0.20 - 0.45) Предел прочности 400- 500МПа 80 (70 - 90) 0.30 (0.25 - 0.35) 80 (70 - 90) 0.35 (0.30 - 0.45) Конструкционная сталь Предел прочности 490- 610МПа 70 (60 - 80) 0.25 (0.20 - 0.30) 70 (60 - 80) 0.30 (0.20 - 0.40) Предел прочности 570- 720МПа 60 (50 - 70) 0.25 (0.20 - 0.30) 60 (50 - 70) 0.30 (0.20 - 0.35) Углеродистая сталь 180- 280HB 60 (45 - 70) 0.25 (0.10- 0.35) 65 (45 - 80) 0.30 (0.15 - 0.35) Легированная сталь 280- 350HB 55 (40-65) 0.20 (0.15 - 0.35) 60 (45 - 70) 0.25 (0.15 - 0.35) Е Нержавеющая сталь (Аустенитная) 200HB 70 (50 - 90) 0.30 (0.20 - 0.40) 80 (60 -100) 0.30 (0.20- 0.40) K Чугун Предел прочности 350МПа 75 (60 -110) 0.30 (0.20 - 0.40) 80 (60 -100) 0.35 (0.25 - 0.50) Ковкий чугун Предел прочности 450МПа 75 (60 -100) 0.30 (0.20 - 0.40) 80 (60 -100) 0.35 (0.20 - 0.45) Предел прочности 500-800МПа 70 (55 - 90) 0.25 (0.15 - 0.35) 75 (55 - 90) 0.30 (0.15 - 0.40) (Примечание) Используйте приведенные в таблице режимы резания как первоначальные. Режимы резания корректируются в зависимости от мощности и жесткости станка и формы заготовки. СОПРОТИВЛЕНИЕ РЕЗАНИЮ Заготовка DIN X5CrNi189 Глубина сверления d3 (Сквозное отверстие) Скорость резания 70м/мин WSO (10%) Потребляемая мощность Диаметр сверла (мм) Осевая нагрузка Диаметр сверла (мм) В С ТЕХНИЧЕСКИЕ ДАННЫЕ ( р001
